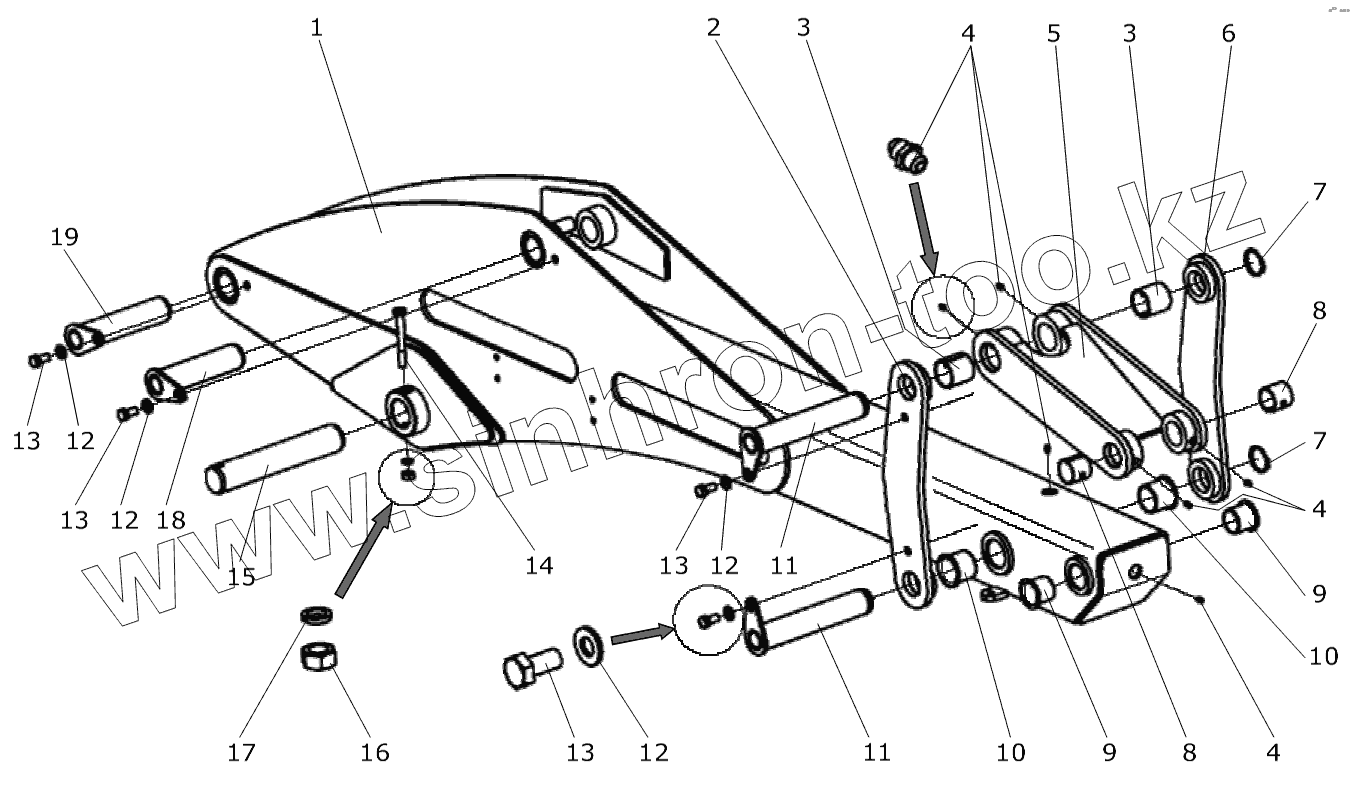

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Рукоять
1
2
3
3
4
4
4
5
6
7
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 114-46.40.000 | Рукоять | |
| 2 | 114-46.60.000-01 | Рычаг | |
| 3 | 10-455050 | Подшипник | |
| 4 | Масленка1.1.Ц6 | Масленка 1.1.Ц6 | |
| 5 | 114-46.50.000 | Тяга | |
| 6 | 114-46.60.000 | Рычаг | |
| 7 | Кольцо45 | Кольцо 45 | |
| 7 | Кольцо45 | Кольцо 45 | |
| 8 | 10-404440 | Подшипник | |
| 9 | PRMF404440 | Подшипник PRMF 404440 | |
| 10 | PRMF455045 | Подшипник PRMF 455045 | |
| 11 | 114-00.00.200 | Ось | |
| 12 | 12RIPLOCKNFE25-551 | Шайба 12 RIPLOCK NFE 25-551 | |
| 13 | БолтМ12-6gх25.58.019 | Болт М12-6gх25.58.019 | |
| 14 | БолтМ12-6gх100.58.019 | Болт М12-6gх100.58.019 | |
| 15 | 114-00.00.002 | Ось | |
| 16 | ГайкаМ12-6К5.019 | Гайка М12-6К5.019 | |
| 17 | Шайба12.65Г.019 | Шайба 12.65Г.019 | |
| 18 | 114-00.00.300-03 | Ось | |
| 19 | 114-00.00.300-04 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
