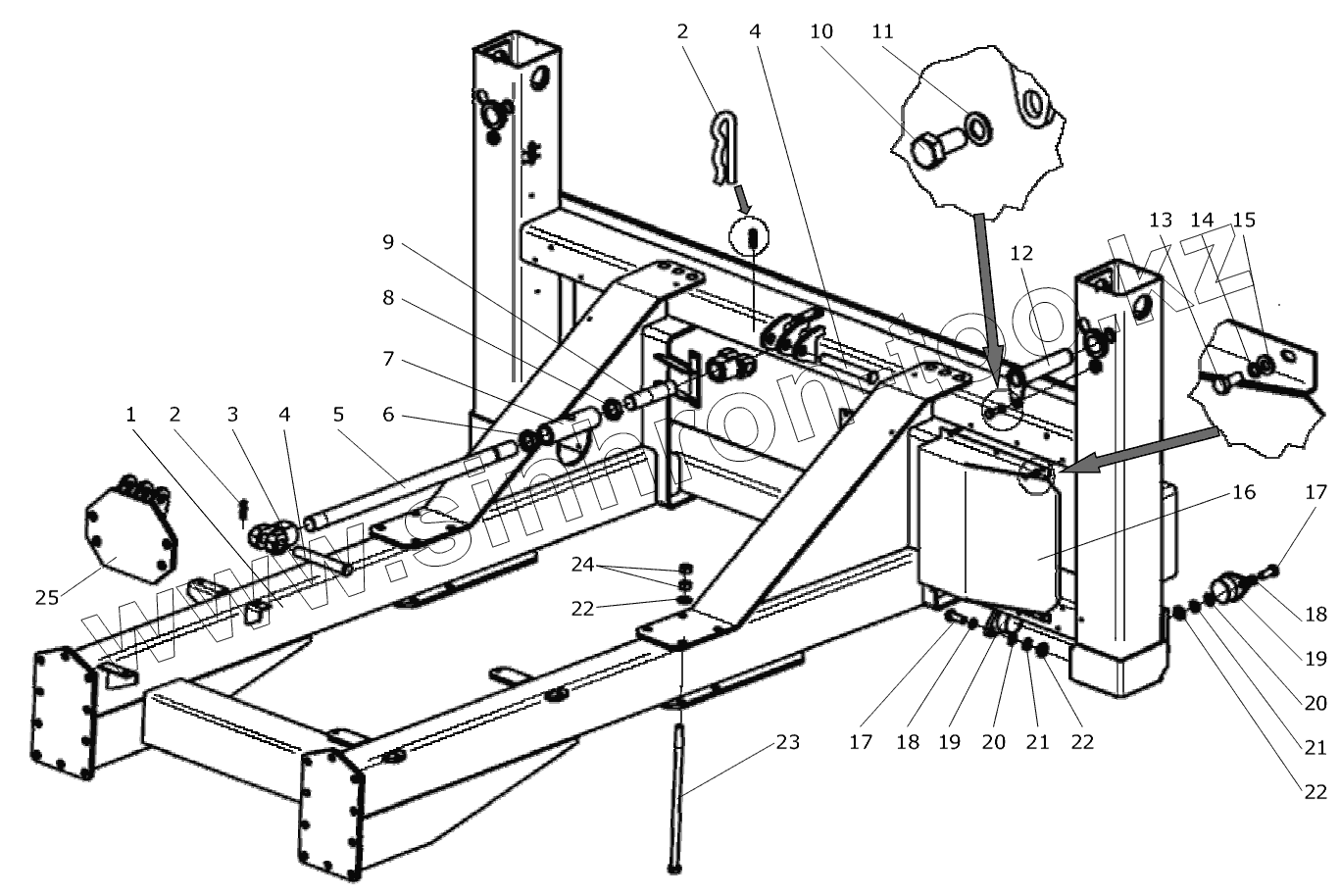

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Рама
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 114-28.01.000 | Рама | |
| 2 | А61.07.001 | Шплинт | |
| 3 | 114-00.00.504 | Вилка | |
| 4 | 80-4619019 | Палец | |
| 5 | 114-00.00.503 | Тяга | |
| 5 | 114-00.00.503-01 | Тяга | |
| 6 | 6-010-01 | Гайка | |
| 7 | 114-00.00.501 | Муфта | |
| 8 | 6-010 | Гайка | |
| 9 | 114-00.00.502 | Тяга | |
| 10 | БолтМ12-6gx25.58.019 | Болт М12-6gx25.58.019 | |
| 11 | Шайба12 | Шайба 12 | |
| 12 | 114-00.00.300-05 | Ось | |
| 13 | БолтМ6-6gх14.58.019 | Болт М6-6gх14.58.019 | |
| 14 | Шайба6.65Г.019 | Шайба 6.65Г.019 | |
| 15 | Шайба606016 | Шайба 6 06 016 | |
| 16 | 114-00.00.005 | Кожух | |
| 16 | 114-00.01.000 | Кожух | |
| 17 | БолтМ16-6gх40.58.019 | Болт М16-6gх40.58.019 | |
| 18 | Шайба16.65Г.019 | Шайба 16.65Г.019 | |
| 19 | 114-00.00.900 | Колодка | |
| 20 | 9-005 | Шайба | |
| 21 | 9-005-01 | Шайба | |
| 22 | Шайба1606016 | Шайба 16 06 016 | |
| 23 | 114-00.00.600 | Болт специальный | |
| 24 | ГайкаМ16-6К5.019 | Гайка М16-6К5.019 | |
| 25 | 114-00.00.700 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
