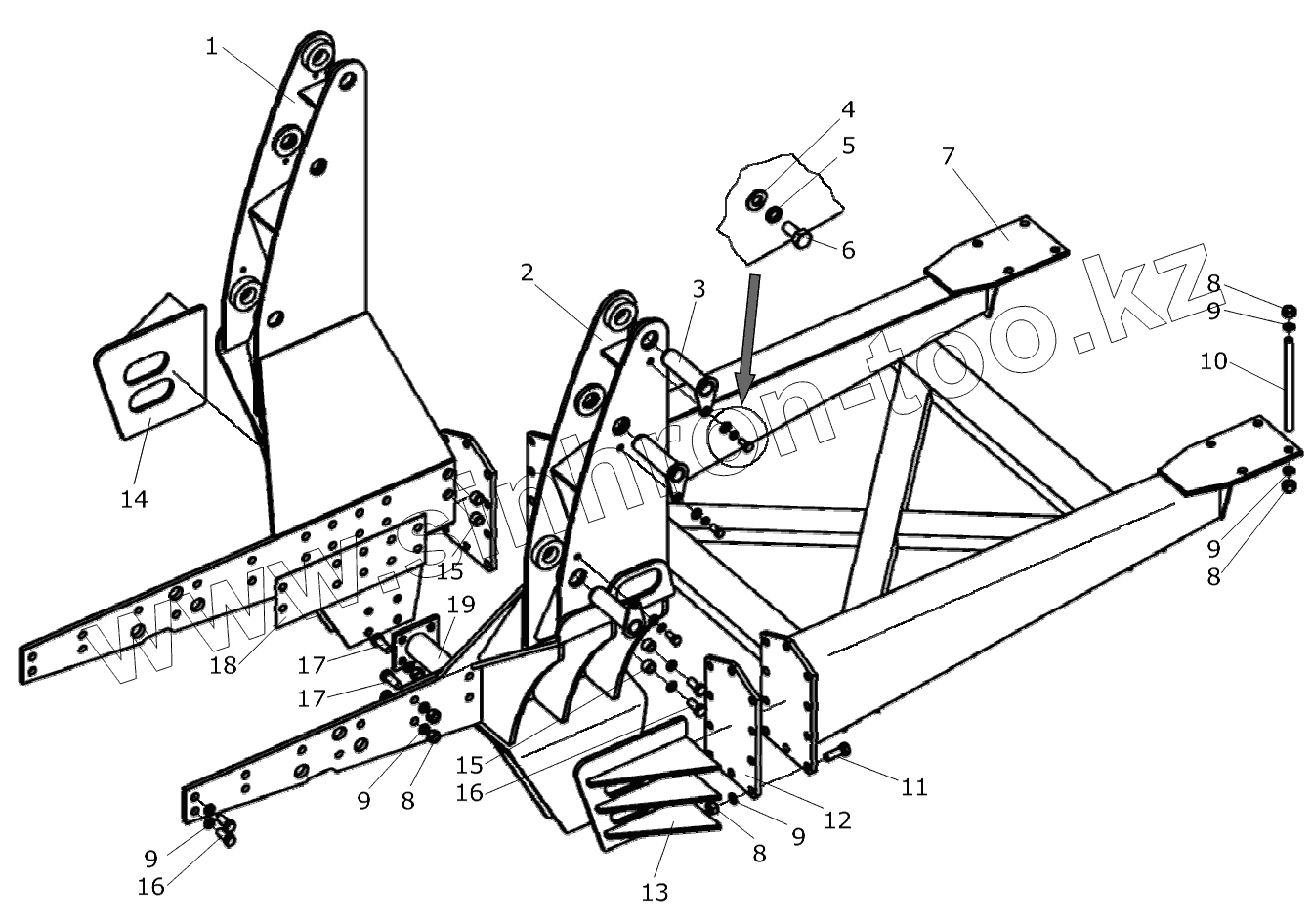

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Рама
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
9
10
11
12
13
14
15
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 103-28.00.000-01 | Рама | |
| 2 | 103-28.00.000 | Рама | |
| 3 | 103-00.16.000-03 | Ось | |
| 4 | Шайба12.06.016 | Шайба 12.06.016 | |
| 5 | Шайба12.65Г.019 | Шайба 12.65Г.019 | |
| 6 | БолтМ12-6gx25.58.019 | Болт М12-6gx25.58.019 | |
| 7 | 103-28.50.000 | Рама | |
| 8 | ГайкаМ16-6Н.5.019 | Гайка М16-6Н.5.019 | |
| 9 | Шайба16.65Г.019 | Шайба 16.65Г.019 | |
| 10 | УКИС002.006.017 | Шпилька | |
| 11 | БолтМ16-6gx45.58.019 | Болт М16-6gx45.58.019 | |
| 12 | 103-00.00.042 | Фланец | |
| 13 | 103-00.25.000 | Кронштейн | |
| 14 | 103-00.25.000-01 | Кронштейн | |
| 15 | 103-00.00.040 | Втулка | |
| 16 | БолтМ16-6gx35.58.019 | Болт М16-6gx35.58.019 | |
| 17 | БолтМ16-6gx40.58.019 | Болт М16-6gx40.58.019 | |
| 18 | 103-00.00.041 | Пластина | |
| 19 | 103-00.12.000 | Перемычка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
