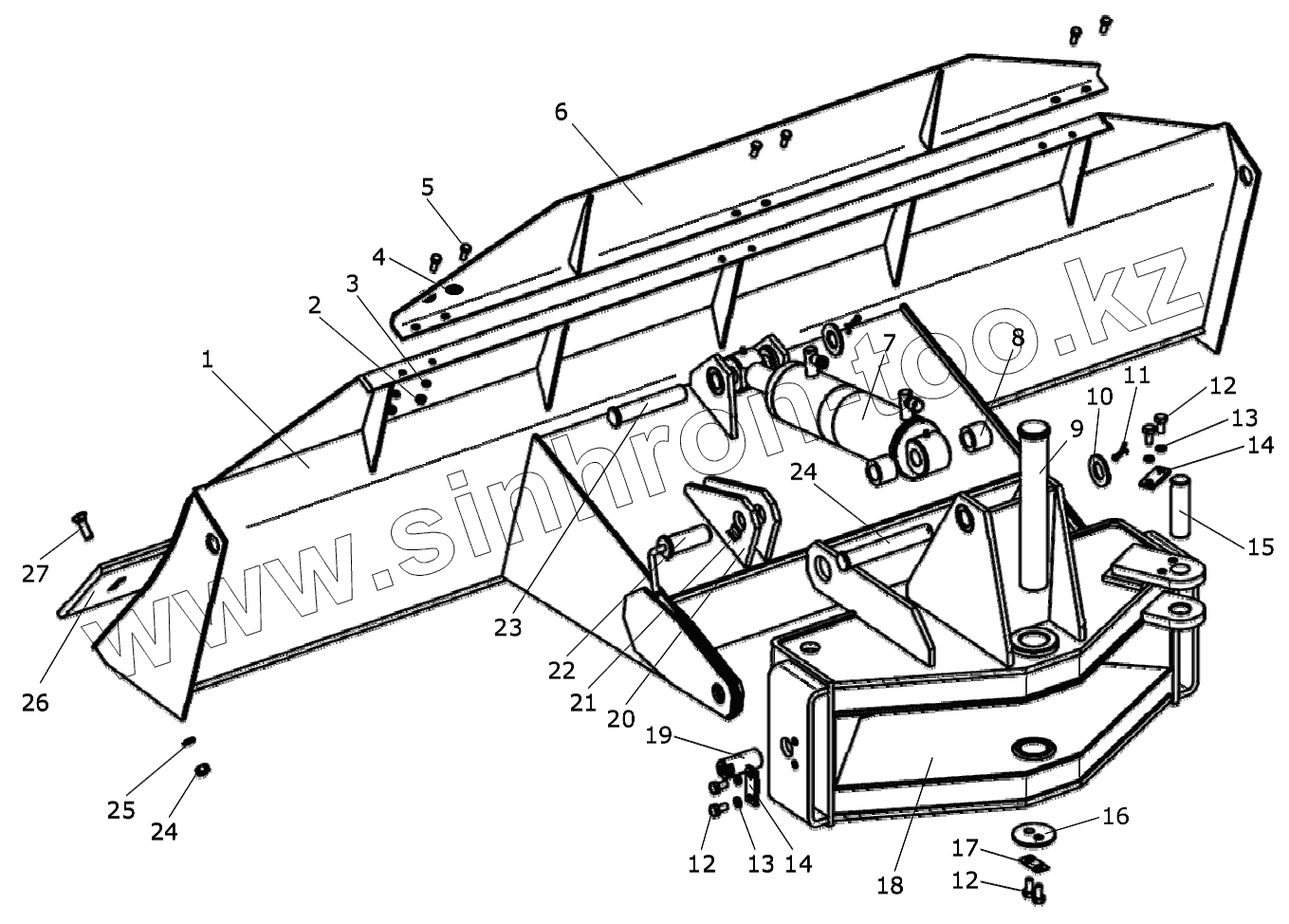

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Отвал
1002-05.00.000
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1002-05.00.000 | 1002-05.00.000 | Отвал в сборе | |
| 1 | 1002-05.01.000 | Отвал | |
| 2 | ГайкаМ8-6Н.5.019 | Гайка М8-6Н.5.019 | |
| 3 | Шайба8.65Г.019 | Шайба 8.65Г.019 | |
| 4 | Шайба806016 | Шайба 8 06 016 | |
| 5 | БолтМ8-6gx20.58.019 | Болт М8-6gx20.58.019 | |
| 6 | 1001-4401000 | Козырек | |
| 7 | ГВАЯ8040200 | Гидроцилиндр | |
| 8 | УКИС004М.028 | Втулка | |
| 9 | УКИС004М.021 | Ось | |
| 10 | Шайба25.01.08кл.05 | Шайба 25.01.08кл.05 | |
| 11 | Шплинт5x50.2.036 | Шплинт 5x50.2.036 | |
| 12 | БолтМ10-6gx20.58.019 | Болт М10-6gx20.58.019 | |
| 13 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 14 | УКИС002.006.015 | Пластина стопорная | |
| 15 | УКИС002.6.010 | Палец | |
| 16 | 1001-2800007 | Шайба | |
| 17 | 1001-2800008 | Пластина | |
| 18 | УКИС004М.02-01 | Балка поворотная | |
| 19 | УКИС004М.019 | Палец | |
| 20 | УКИС004М.01.008 | Проушина | |
| 21 | УКИС004М.01.011 | Стопор | |
| 22 | УКИС004М.11 | Фиксатор | |
| 23 | УКИС004М.024 | Ось | |
| 24 | ГайкаМ12-6Н.5.019 | Гайка М12-6Н.5.019 | |
| 25 | Шайба12.65Г.019 | Шайба 12.65Г.019 | |
| 26 | 1001-2800005 | Нож | |
| 27 | БолтМ12х40.58.016 | Болт М12х40.58.016 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
