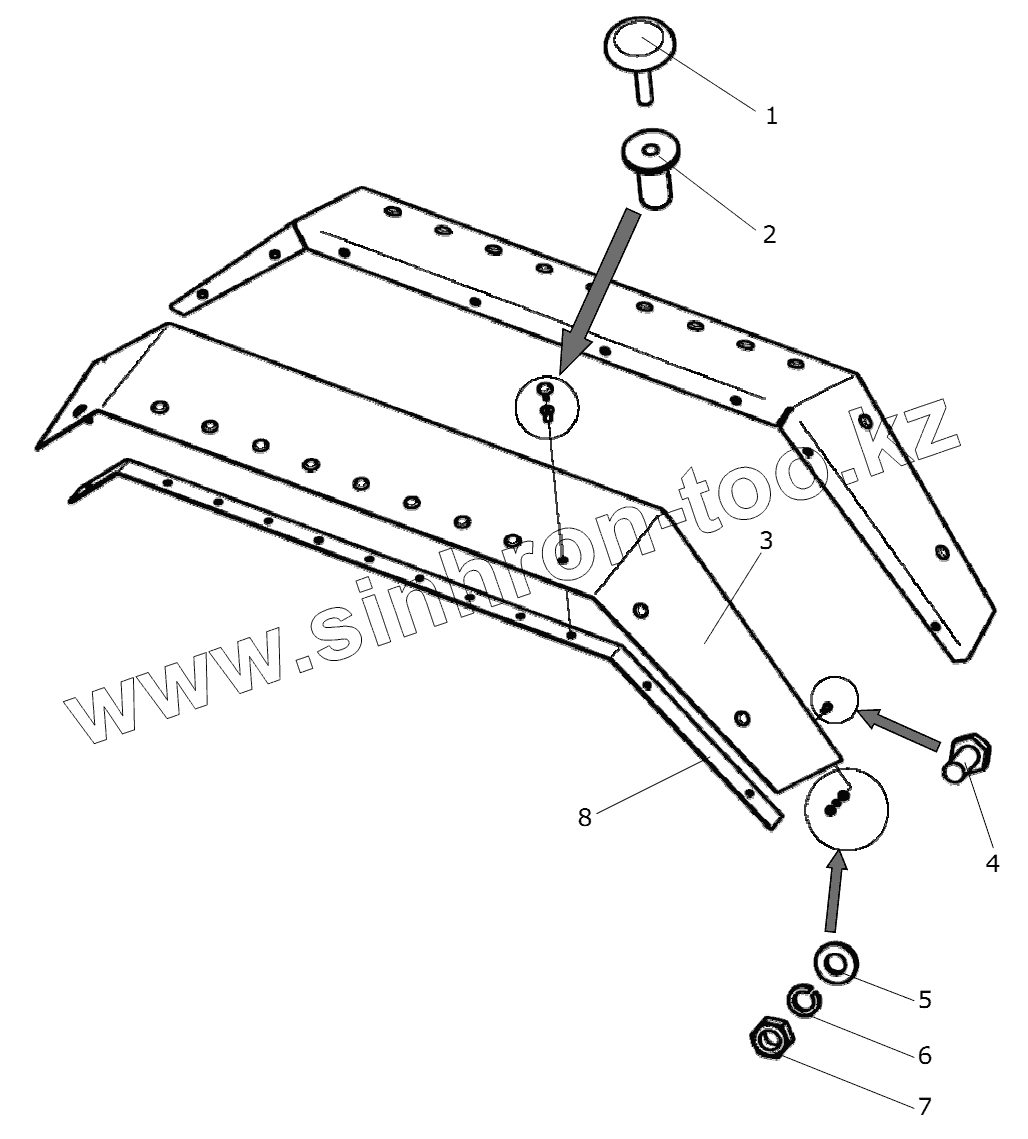

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Крылья задние
114-84.04.010
114-84.04.010-01
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-84.04.010 | 114-84.04.010 | Крыло | |
| 114-84.04.010-01 | 114-84.04.010-01 | Крыло | |
| 1 | 2108-5402271 | Фиксатор держателя | |
| 2 | 2108-5402270 | Держатель | |
| 3 | 114-84.04.011 | Панель крыла | |
| 4 | БолтМ6-6gx16.58.019 | Болт М6-6gx16.58.019 | |
| 5 | ШайбаА606016 | Шайба А6 06 016 | |
| 6 | Шайба6.65Г.019 | Шайба 6.65Г.019 | |
| 7 | ГайкаМ6-6Н.5.019 | Гайка М6-6Н.5.019 | |
| 8 | 114-84.04.012 | Полоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
