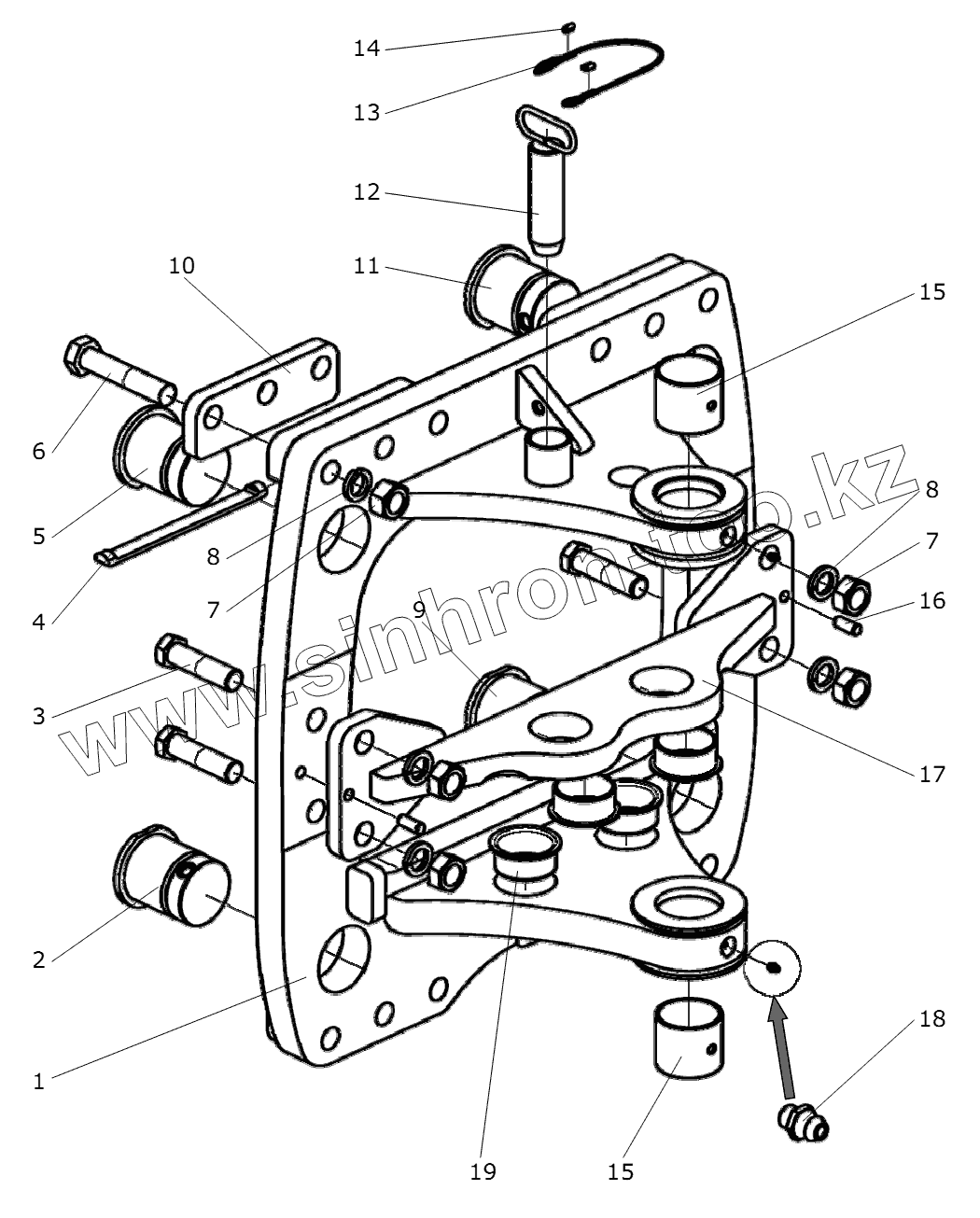

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Каретка
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 114-46.10.000 | Каретка | |
| 2 | 114-45.10.000-01 | Цилиндр тормозной | |
| 3 | БолтM24x2-6gx90.109.40X.019 | Болт M24x2-6gx90.109.40X.019 | |
| 4 | 114-00.00.012 | Скоба | |
| 5 | 114-45.10.000-03 | Цилиндр тормозной | |
| 6 | БолтM24x2-6gx120.109.40X.019 | Болт M24x2-6gx120.109.40X.019 | |
| 7 | ГайкаМ24х2-6Н.10.019 | Гайка М24х2-6Н.10.019 | |
| 8 | Шайба24 | Шайба 24 | |
| 9 | 114-45.10.000 | Цилиндр тормозной | |
| 10 | 114-00.00.004 | Прижим | |
| 11 | 114-45.10.000-02 | Цилиндр тормозной | |
| 12 | 114-00.00.400 | Палец | |
| 13 | 114-00.00.017 | Трос | |
| 14 | 114-00.00.016 | Трубка | |
| 15 | 10-657060 | Подшипник | |
| 16 | Штифт12х30 | Штифт 12х30 | |
| 17 | 114-46.11.200 | Балка | |
| 18 | Масленка1.1Ц6 | Масленка 1.1 Ц6 | |
| 19 | PRMF606530 | Подшипник PRMF 606530 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
