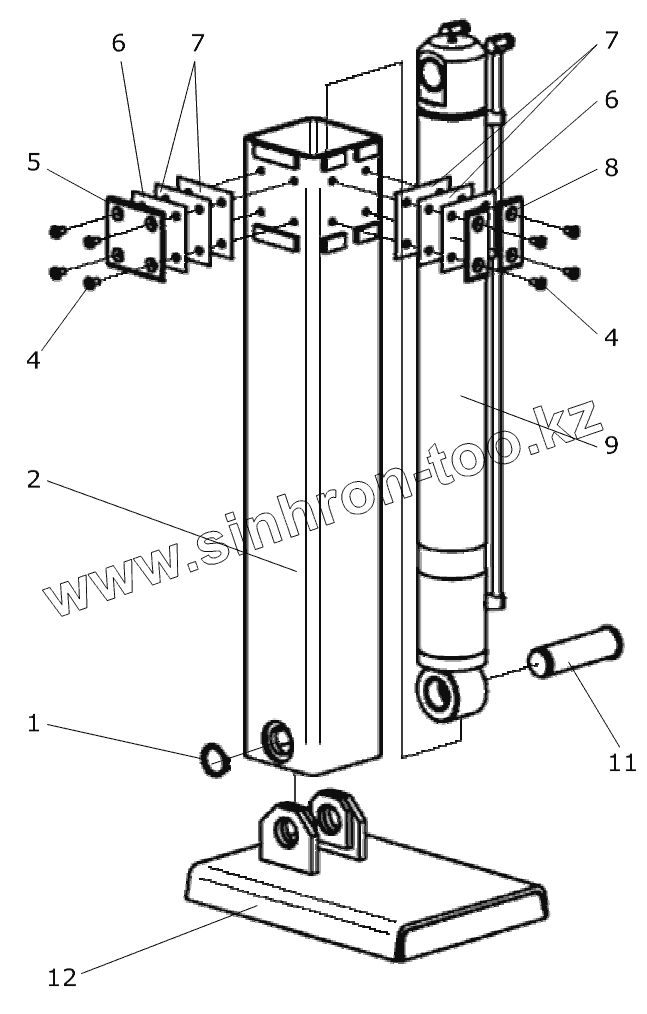

Каталог запасных частей к технике: Дорэлектромаш ДЭМ-114. Аутригер левый
1
1
2
3
4
4
4
5
6
6
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Кольцо40 | Кольцо 40 | |
| 1 | Кольцо40 | Кольцо 40 | |
| 2 | 114-47.01.000-01 | Труба аутригера | |
| 3 | 114-47.01.000 | Труба аутригера | |
| 4 | ВинтB.M8-16.58.019 | Винт B.M8-16.58.019 | |
| 4 | ВинтM8x16 | Винт M8x16 | |
| 5 | 114-47.01.003 | Пластина | |
| 6 | 114-47.01.002-01 | Прокладка | |
| 7 | 114-47.01.002 | Прокладка | |
| 8 | 114-47.01.003-01 | Пластина | |
| 9 | 114-45.20.000 | Гидроцилиндр | |
| 10 | 114-45.20.000-01 | Гидроцилиндр | |
| 11 | 114-00.00.003 | Ось | |
| 12 | 114-47.02.000 | Башмак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
