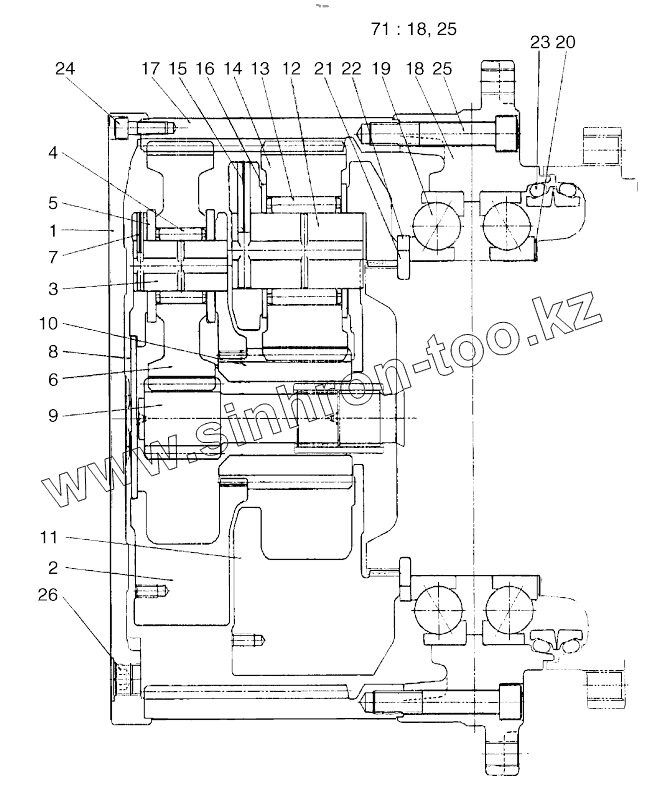

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. TRAVEL REDUCTION GEAR (1001 - 1051)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
401-00005A	401-00005A		REDUCTION GEAR, TRAVEL
2401-6357A	2401-6357A		TRAVEL DEVICE
1	2403-7007		COVER
2	2230-7023A		CARRIER 1
3	2217-7008A		PIN, CARRIER 1
4	2109-7044		BEARING, NEEDLE
5	2114-7113		WASHER, THRUST
6	2101-7026		PLANETARY 1
7	2123-7056A		PIN, SPRING
8	2412-7006		Plate, thrust
9	2101-7027A		SUN GEAR 1
10	2101-7028A		SUN GEAR 2
11	2230-7024A		CARRIER 2
12	2217-7009A		PIN, CARRIER 2
13	2109-7045		BEARING, NEEDLE
14	2101-7029		PLANETARY 2
15	2123-7055A		PIN, SPRING
16	2114-7114		WASHER, THRUST
17	2104-7010A		RING GEAR
18	2402-7007		HOUSING
19	2109-7046		BEARING
20	114-00002		SHIM
21	2114-7115		WASHER, LOCK
22	2411-7004		RING, SUPPORT
23	2180-7134		SEAL, FLOATING
24	S2212261		Socket-head bolt
25	S2225661		BOLT
26	120-00001		SCREW, CAP TAPER
71	K9001037		KIT, HOUSING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
