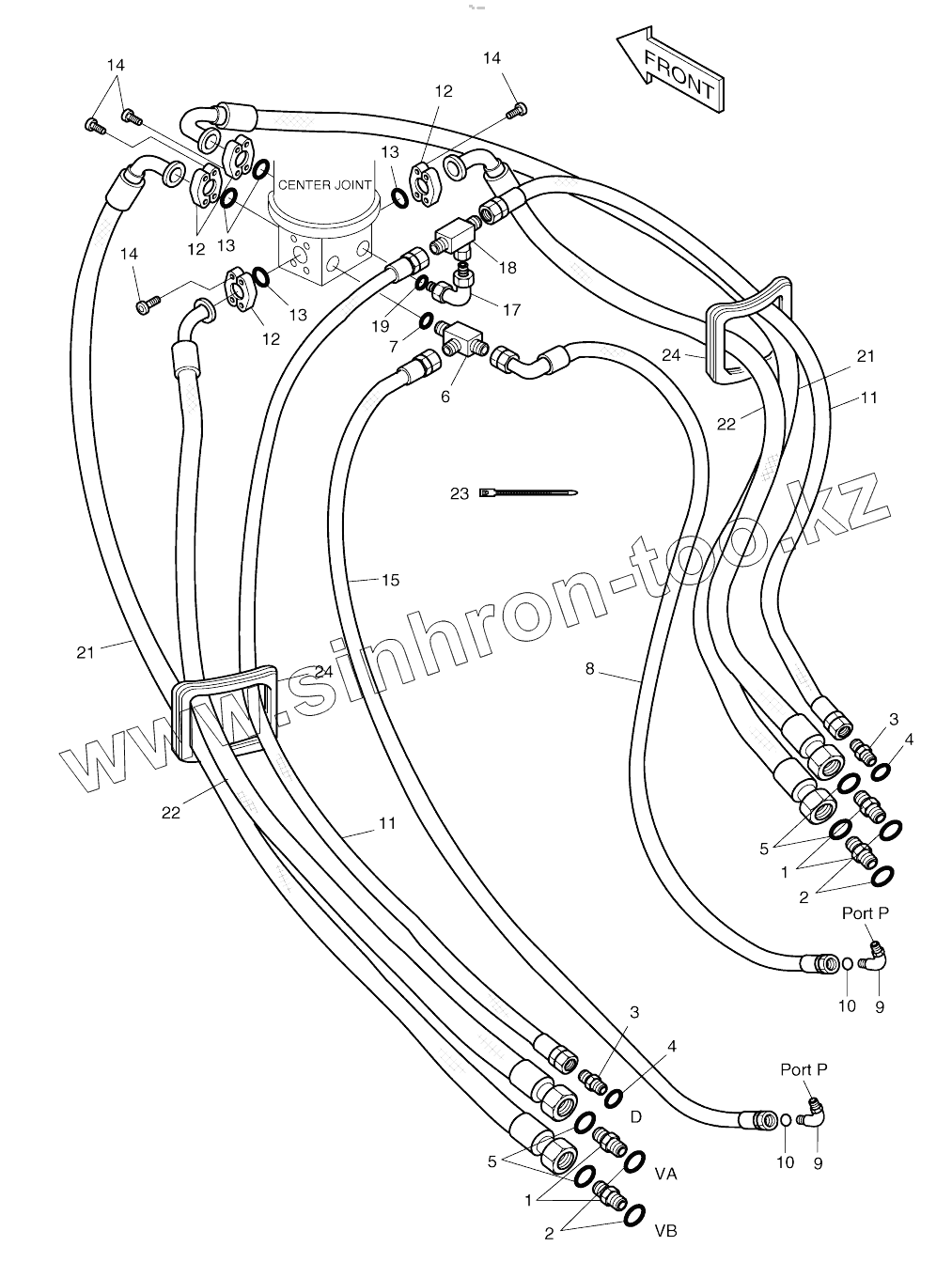

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. TRAVEL PIPING

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

7

8

9

9

10

10

11

11

12

12

12

13

13

13

14

14

14

15

17

18

19

21

21

22

22

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00916	400-00916		TRAVEL PIPING ASSY
1	2181-4133D6		ADAPTER PFO1-UNF1 7/16
2	S8000291		O-RING
3	2181-2419D3		ELBOW
4	S8000181		O-RING
5	S8030161		O-RING
6	2181-1951D7		TEE PFO3/8-2PF1/4
7	S8000141		O-RING
8	2184-1046D179		Hose
9	2181-2419D1		Elbow
10	S8000111		O-RING
11	2184-1026D372		HOSE
12	2181-9081		FLANGE;SPLIT
13	2180-1026D19		O-RING
14	S2215466		BOLT;SOCKET
15	2184-1045D96		HOSE
17	2181-1702D70		ELBOW
18	2181-4124		TEE
19	S8000231		O-RING
21	DS2018060		HOSE
22	DS2017032		HOSE
23	2124-1084D1		CLIP,BAND
24	2160-4039		BUSHING, RUBBER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
