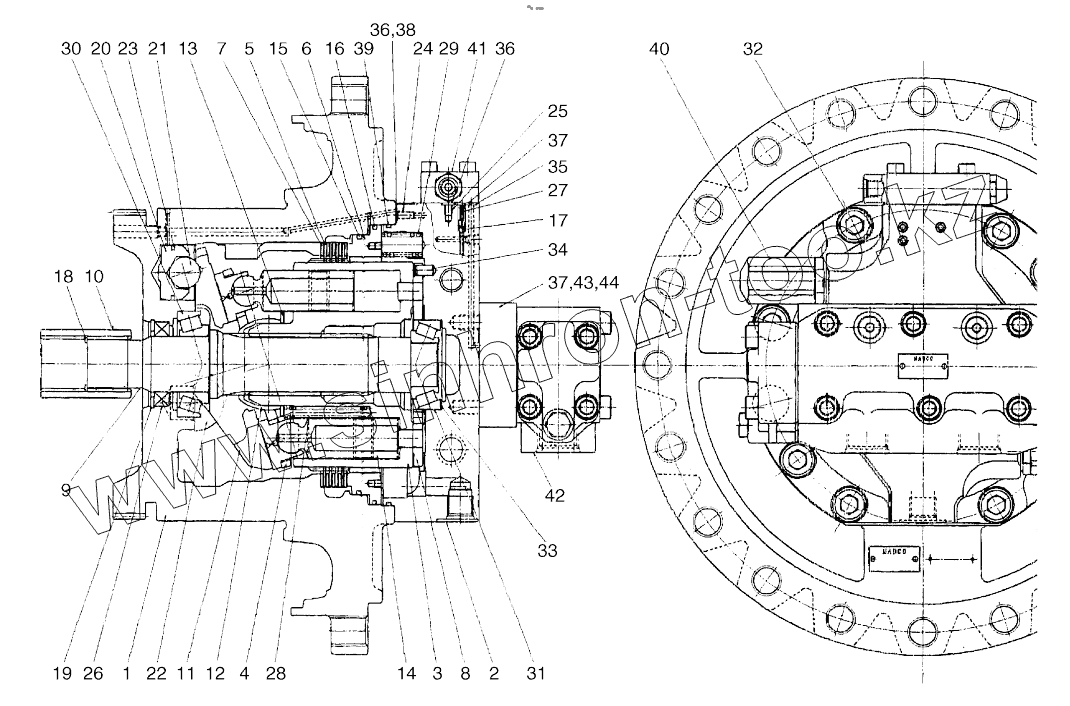

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. TRAVEL MOTOR (1001 - 1051)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2401-6357A
401-00004
1
2
3
5
6
7
8
9
10
4
12
13
14
15
16
17
18
19
20
22
11
23
21
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
2401-6357A 2401-6357A TRAVEL DEVICE
401-00004 401-00004 MOTOR, TRAVEL
1 2423-7013 CASING
2 2627-7009 COVER, REAR
3 2441-7005 BLOCK, CYLINDER
5 2412-7003 PLATE, FRICTION
6 2452-7006 PISTON, BRAKE
7 2352-7004 PLATE, SEPARATING
8 2412-7004 PLATE, VALVE
9 2405-7002 SHAFT
10 2414-7003 COUPLING
E K9000982 SHOE RETAINER ASSY
4 2223-7003 RETAINER, SHOE
12 138-00001 JOINT, BALL
13 2429-7003 HOLDER, SPRING
A K9000979 PISTON ASSY
14 2409-7006 PISTON
15 2180-7137 D-RING
16 2180-7138 D-RING
17 2420-7032 VALVE, CHECK
18 115-00001 RING, RETAINING
19 115-00002 RING, RETAINING-C TYPE
20 2128-7004 SHIM
22 2148-7006 BALL
B K9000980 SWASH PLATE ASSY
11 2412-7005 PLATE, SWASH
23 2171-7004 PIVOT
C K9000981 SHIFTER PISTON ASSY
21 2409-7007 PISTON SHIFTER
24 2180-7135 SEAL, PISTON
25 426-00010 Restrictor
26 426-00011 RESTRICTOR
27 2180-7136 SEAL, OIL
28 2129-7028 SPRING, CHECK VALVE
29 2129-7027 SPRING, CYLINDER
30 2129-7026 SPRING, BRAKE
31 2109-7047 BEARING
32 2109-7048 BEARING, NEEDLE
33 S2224661 BOLT, SOCKET
34 2123-7054 PIN, PARALLEL
35 S8000061 O-RING
36 S8000081 O-RING
37 S8000091 O-RING
38 2180-7139 O-RING
39 2180-7140 O-RING
40 420-00005 Valve, over load relief
41 420-00006 VALVE, PILOT
42 420-00007 VALVE, BRAKE
43 2114-7112 SPACER
44 S8010351 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
