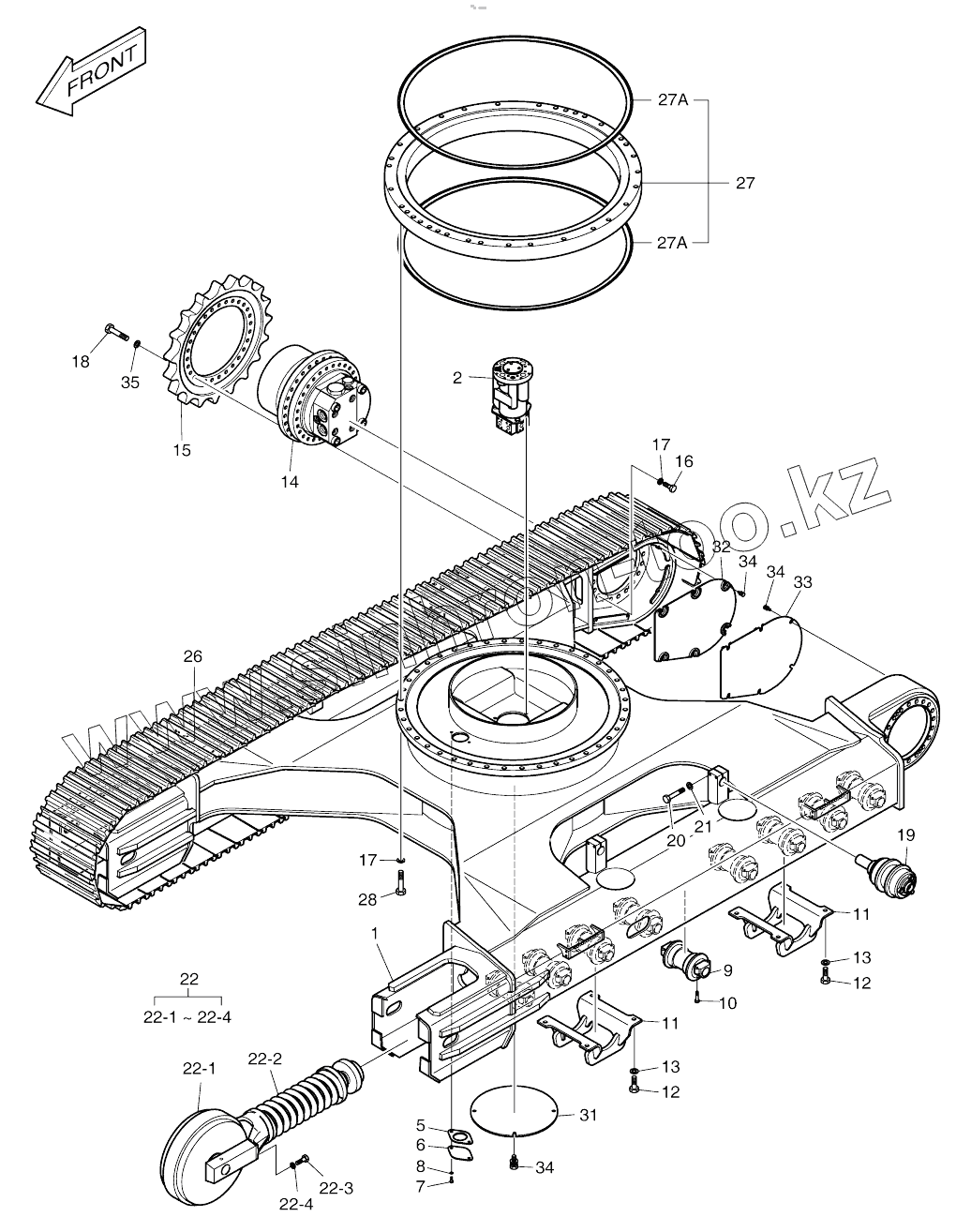

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. TRACK FRAME
1
1
1
2
2
2
2
5
6
7
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
14
15
15
15
16
16
17
17
18
18
19
19
19
20
21
22
22
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-1
22-2
22-2
22-2
22-3
22-3
22-4
22-4
26
26
26
27
27
27A
27A
28
28
31
32
33
34
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 604-00142 | 604-00142 | TRACK ASSY | |
| 650105-00032 | 650105-00032 | UNDERCARRIAGE ASSY | |
| 604-00142E | 604-00142E | TRACK ASSY | |
| 1 | 604-00143A | FRAME, TRACK | |
| 1 | 604-00143B | FRAME, TRACK | |
| 1 | 160617-00269 | FRAME,TRACK | |
| 2 | 2480-9405B | JOINT, CENTER | |
| 2 | 400826-00010 | JOINT,CENTER | |
| 2 | 400826-00010A | JOINT,CENTER | |
| 2 | 400826-00010B | JOINT,CENTER | |
| 5 | 2403-1002 | COVER | |
| 6 | 2180-1017A | PACKING | |
| 7 | S0511853 | BOLT M10X1.5X20 | |
| 8 | S5102603 | WASHER;SPRING M10 | |
| 9 | 2270-9404A | ROLLER, LOWER | |
| 9 | 200104-00038 | ROLLER,LOWER | |
| 10 | S0573361 | BOLT | |
| 10 | S0573366 | BOLT | |
| 11 | 623-00034 | GUARD, LINK | |
| 12 | S0530761 | BOLT | |
| 12 | S0530766 | BOLT | |
| 13 | S5103201 | WASHER, SPRING | |
| 13 | S5103203 | WASHER, SPRING | |
| 14 | 2401-6357A | TRAVEL DEVICE | |
| 14 | 2401-6357C | MOTOR, TRAVEL | |
| 14 | 2401-6357E | MOTOR, TRAVEL | |
| 15 | 2108-1043A | SPROCKET | |
| 15 | 108-00021 | SPROCKET | |
| 15 | 108-00021A | SPROCKET | |
| 16 | S0575161 | BOLT | |
| 16 | S0575166 | BOLT | |
| 17 | 2114-1831A | WASHER;HARDEN | |
| 18 | S0570061 | Bolt | |
| 18 | S0570066 | BOLT | |
| 19 | 2270-9402A | ROLLER, UPPER | |
| 19 | 200105-00032 | ROLLER,UPPER | |
| 19 | 200105-00032A | ROLLER,UPPER | |
| 20 | S0561553 | BOLT M12X1.75X90 | |
| 21 | S5102703 | WASHER;SPRING M10 | |
| 22 | 2270-1146B | IDLER SUB ASSY | |
| 22 | 200102-00011 | IDLER SUB ASSY | |
| 22-1 | 2270-9009B | IDLER ASSY | |
| 22-1 | 2270-9009C | IDLER ASSY | |
| 22-1 | 2270-9009E | IDLER ASSY | |
| 22-1 | 200102-00005 | IDLER ASSY | |
| 22-2 | 2274-6014A | TRACK SPRING ASSY | |
| 22-2 | 2274-6014B | TRACK SPRING ASSY | |
| 22-2 | 2274-6014C | TRACK SPRING ASSY | |
| 22-3 | S0570061 | Bolt | |
| 22-3 | S0570066 | BOLT | |
| 22-4 | S5103101 | Washer, spring | |
| 26 | 2272-6160D5 | TRACK SHOE ASSY | |
| 26 | 200106-00276 | SHOE ASSY,TRACK | |
| 26 | 200106-00276A | SHOE ASSY,TRACK | |
| 27 | 109-00161 | BEARING, SWING | |
| 27 | 140109-00039 | BEARING,SWING | |
| 27A | 401107-00751 | Seal, swing bearing | |
| 28 | S0574961 | Bolt | |
| 28 | S0574966 | Bolt | |
| 31 | 621-01989 | COVER | |
| 32 | 2621-4412A | COVER, MOTOR | |
| 33 | 2621-2777A | COVER, MOTOR | |
| 34 | 2120-2196D10 | Bolt, set | |
| 35 | 2114-9012A | WASHER;HARD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
