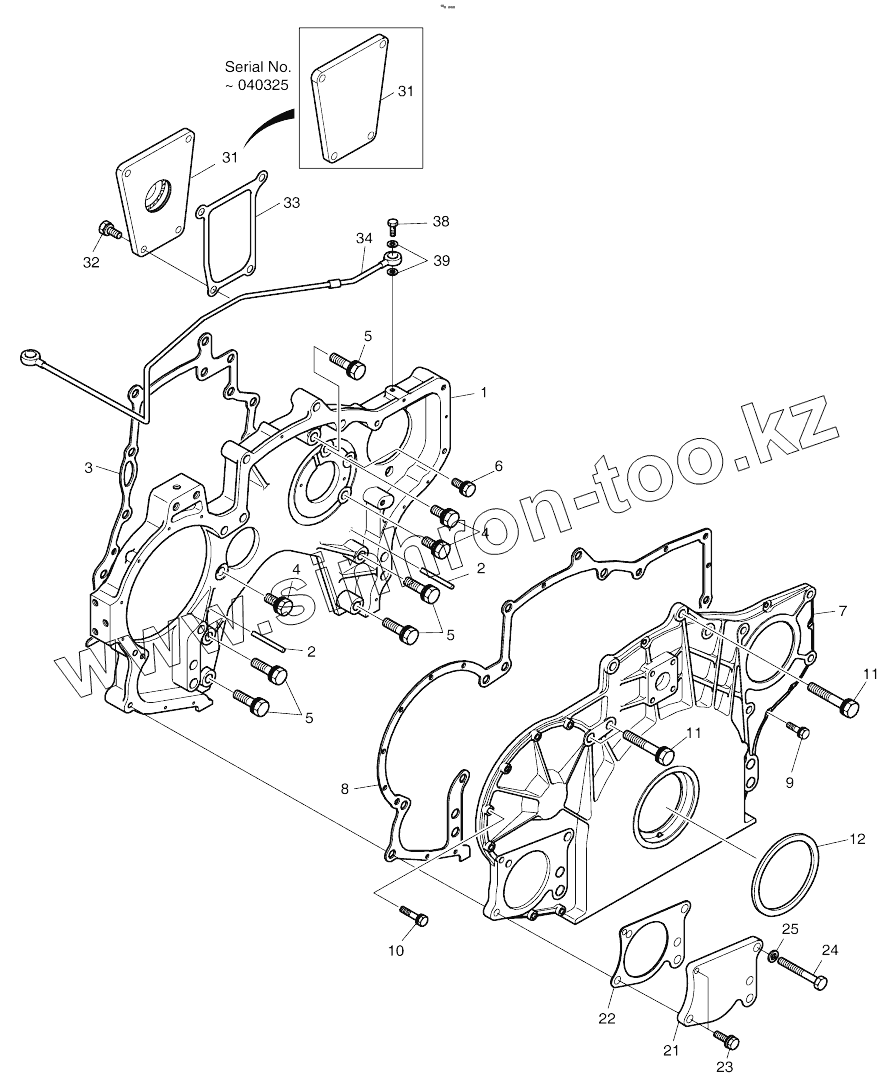

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. TIMING GEAR CASE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
5
5
5
6
7
7
8
8
9
10
11
11
12
21
22
23
24
25
31
31
31
31
31
31
31
31
31
31
31
31
32
33
34
38
39
Позиция на иллюстрации Заводской номер детали Название детали
1 130405-00105 TIMING GEAR CASE, CYL,BODY TO
1 65.01304-0023C CASE, TIMING GEAR
2 65.91010-0017 PIN
3 65.01903-0048B GASKET
4 06.01943-3317 Bolt
5 06.01943-3320 BOLT ASSY
6 06.01913-3215 Bolt
7 65.01305-5049G T.G.C. COVER ASSY
7 110512-00013 COVER,TIMING GEAR CASE
8 65.01903-0050 GASKET, T.G.C COVER
8 400628-00028 GASKET,TIMING GEAR CASE COVER
9 06.01923-2914 BOLT ASS`Y
10 06.01923-2917 Bolt
11 06.01953-3326 BOLT ASSY
12 65.01510-0157 SEAL, OIL
21 60.91601-0010 COVER
22 65.47901-0010 GASKET, P/S PUMP
23 06.01913-3219 BOLT ASSY
24 06.01013-9221 BOLT
25 06.16731-2108 Washer
31 65.91601-0003 COVER, BLIND
31 65.91601-6003 COVER, BLIND
31 65.91601-6003A COVER, BLIND
31 65.91601-6005 COVER, BLIND
32 06.01924-3217 BOLT ASSY M10X30
33 65.54901-0025A GASKET, AIR COMPRESSOR
34 65.05701-5361 OIL PIPE ASSY
38 65.98150-0056 Screw, hollow
39 06.56180-0712 Ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
