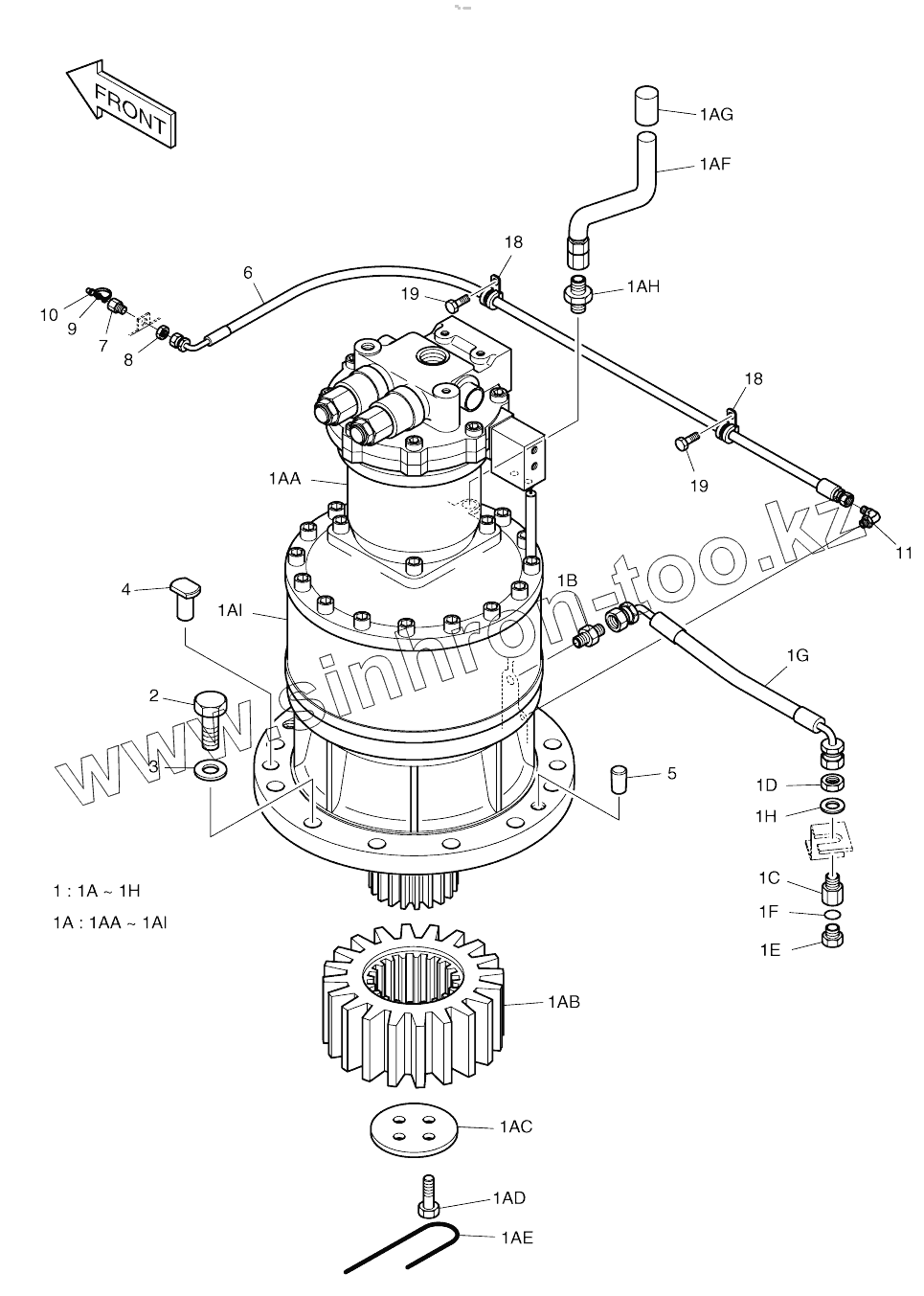

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. SWING DEVICE ASSY

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1A

1A

1A

1A

1A

1A

1AA

1AA

1AB

1AC

1AD

1AE

1AF

1AG

1AG

1AH

1AI

1AI

1AI

1AI

1AI

1AI

1AI

1AI

1AI

1AI

1AI

1AI

1B

1C

1D

1E

1F

1G

1H

1H

2

3

4

4

5

6

7

8

9

10

11

18

18

19

19

Позиция на иллюстрации	Заводской номер детали		Название детали
401-00272	401-00272		SWING DEVICE INSTALL
1	401-00302A		SWING DEVICE SUB ASSY
1	401-00302B		SWING DEVICE SUB ASSY
1	401-00302C		SWING DEVICE SUB ASSY
1	401-00302E		SWING DEVICE SUB ASSY
1	170301-00052		DEVICE ASSY,SWING
1	170301-00052A		DEVICE ASSY,SWING
1	170301-00052B		DEVICE ASSY,SWING
1A	2401-1273E		SWING DEVICE SUB ASSY
1A	2401-1273G		SWING DEVICE SUB ASSY
1A	2401-1273H		SWING DEVICE SUB ASSY
1AA	2401-9309A		MOTOR, SWING
1AB	2404-1065		GEAR, PINION
1AC	2403-1046A		COVER
1AD	2120-1363		BOLT
1AE	2126-9001		WIRE
1AF	2182-1706A		PIPE
1AG	2119-1063A		CAP;PIPE
1AG	2119-1063B		Cap
1AH	2181-1110D10		ADAPTER
1AI	2401-9290A		GEAR, REDUCTION
1AI	404-00095		GEAR, REDUCTION
1AI	404-00095A		SWING REDUCTION GEAR
1AI	404-00095B		SWING REDUCTION GEAR
1AI	130426-00015		GEAR,SWING REDUCTION
1AI	130426-00015A		GEAR,SWING REDUCTION
1B	2181-1110D22		ADAPTER
1C	181-00698		REDUCER
1D	121-00010D3		NUT
1E	2181-1950D3		PLUG
1F	S8000181		O-RING
1G	2184-1036D286		HOSE PF1/2-360L
1H	S5011113		WASHER;PLAIN
2	S0774766		Bolt
3	2114-1831A		WASHER;HARDEN
4	2123-1717A		PIN, KNOCK
4	2123-1717B		PIN,KNOCK
5	198-00028		CAP
6	2184-1046D61		HOSE PF1/4-1750L
7	181-00103		REDUCER PT1/8-PF1/4
8	121-00006		NUT PF1/4
9	S6710041		NIPPLE;GREASE
10	160-00020		CAP;GREASE NIPPLE
11	2181-1186D12		ELBOW PF1/4-PT1/8
18	124-00208D2		CLIP D14/M8
19	120-00276		BOLT M8X1.25X12

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
