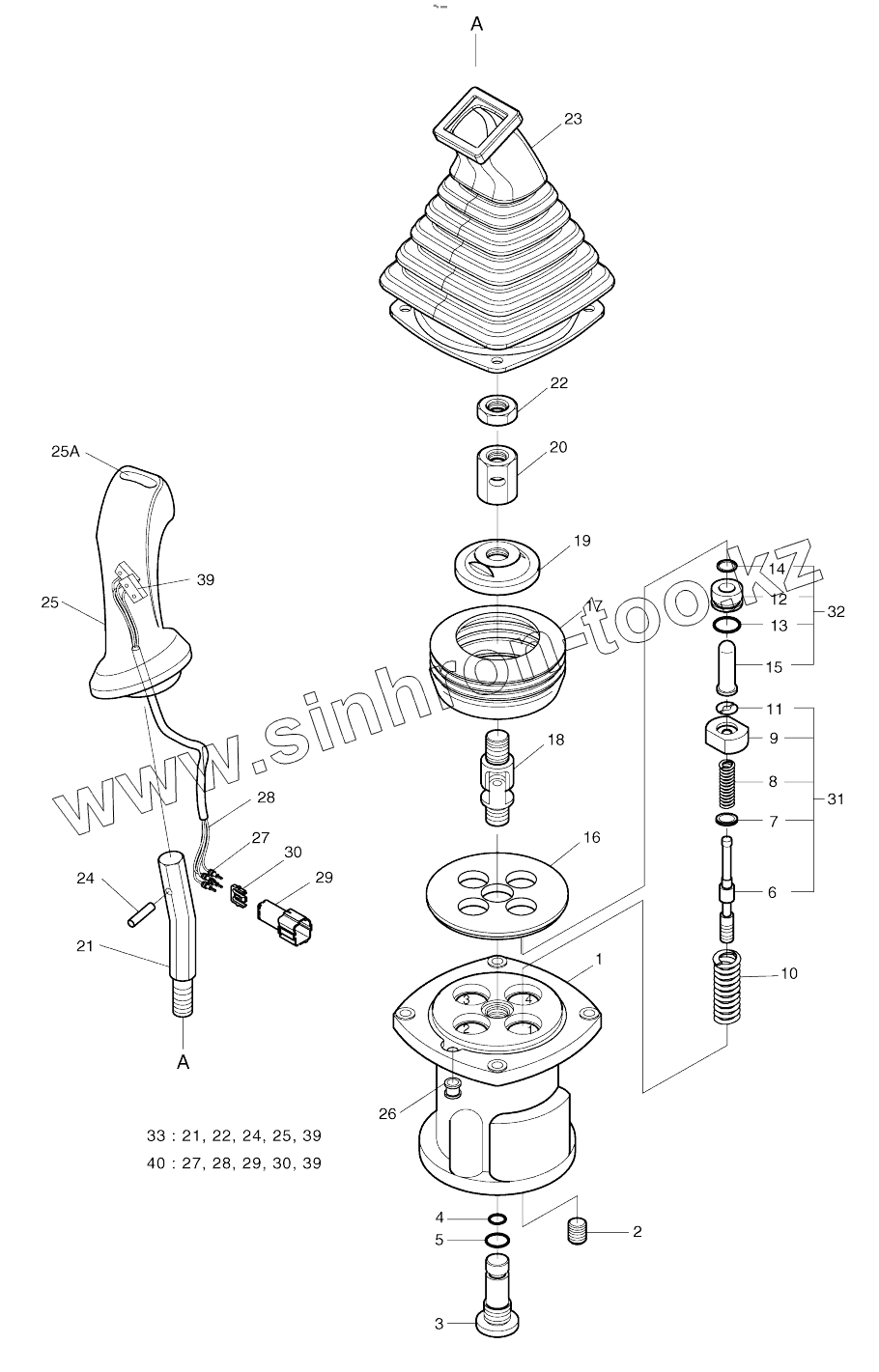

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. REMOTE CONTROL VALVE (1001-1404)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25A

26

27

28

29

30

31

32

39

Позиция на иллюстрации	Заводской номер детали		Название детали
420-00355	420-00355		REMOTE CONTROL VALVE
420-00356	420-00356		REMOTE CONTROL VALVE
1	JA1G1001		CASE
2	WPT18		PLUG
3	J95C1002		PLUG
4	P0010A		O-RING
5	P0014		O-RING
6	J95C1003		SPOOL
7	J95C1004		SHIM
8	J96E2002		Spring
9	J95C1006		Seat, spring
10	J95C1007		SPRING
11	J24D2011		Stopper
12	J95C1008		Plug
13	P0020		O-RING
14	RSY10		SEAL DYR10
15	J95C1009		Rod, push
16	JA1G1002		PLATE
17	J97A5018		BOOT
18	J95C1012		JOINT ASS'Y
19	JA1G1004		PLATE;SWASH
20	J95C1014		NUT;HEX.
21	JA1D2001		BAR;HANDLE
22	HNM14		NUT;HEX.
23	JA1D2002		BOOT
24	SP0528		PIN;SPRING
25	JA0E3026		HANDLE ASS'Y
25A	1.161-00021		CAP;PEANUT
26	JA1G1003		BUSHING
27	TERMINAL		Terminal
28	WIRE		Wire, seal
29	SWP4PT		HOUSING
30	SWP4P		HOLDER;REAR
31	JA1G3001		SPOOL KIT
32	JA1G3002		PLUG KIT
33	JA1G1005		HANDLE KIT
39	SWITCH		Switch
40	K9001001		SWITCH ASS'Y

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
