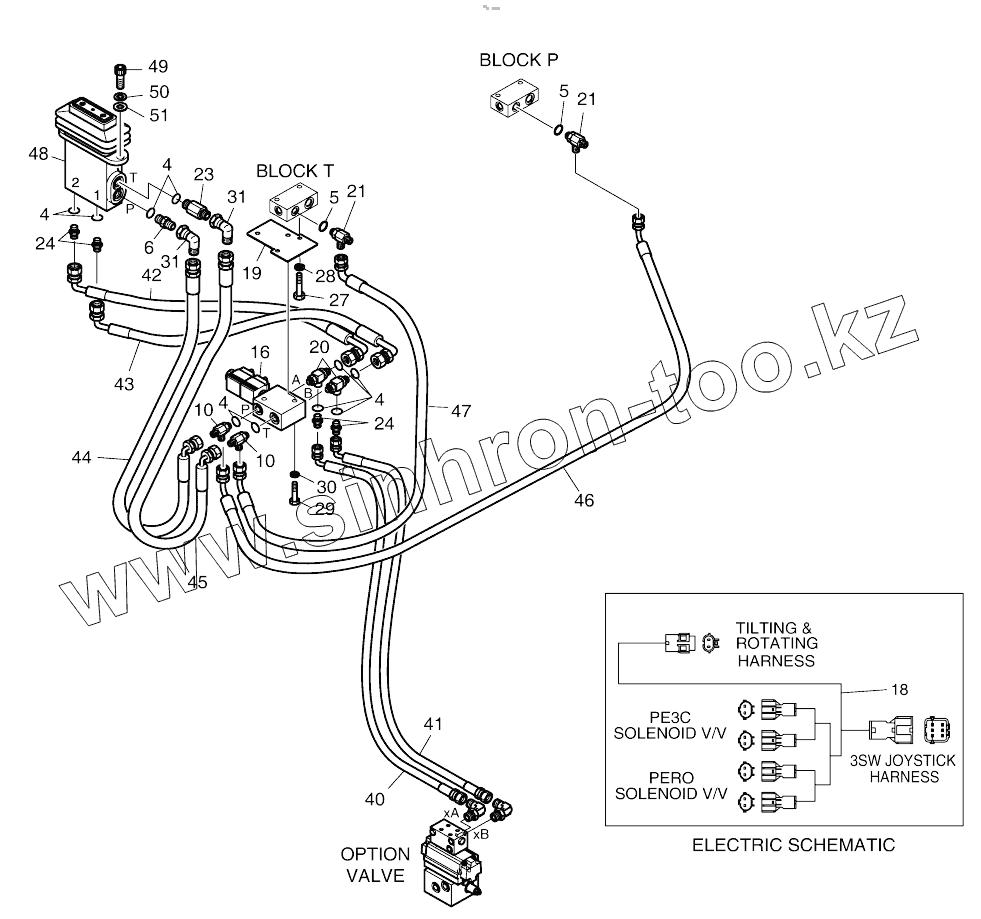

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. PILOT PIPING - PERO

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1007629F3
4
4
4
4
5
5
6
10
10
16
18
19
20
21
21
23
24
24
27
28
29
30
31
31
40
41
42
43
44
45
46
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
K1007629F3 K1007629F3 PILOT PIPING-PERO
4 S8000111 O-RING
5 S8000141 O-RING
6 2181-1126D14 ADAPTER;S PFO-PF1/4
10 2181-1951D1 TEE PFO1/4-2PF1/4
16 K1002677 Valve, solenoid
18 K1000408 Harness
19 K1002685 Bracket
20 K1002694 Tee, shuttle
21 2181-1951D6 TEE
23 2181-1126D34 ADAPTER PFO1/4-PF1/4
24 2181-1126D39 Adapter
27 S0558766 Bolt
28 S5102603 WASHER;SPRING M10
29 S0556266 Bolt
30 S5102503 WASHER;SPRING
31 181-00709 Elbow
40 DS2055604 Hose
41 DS2055604 Hose
42 DS2059493 HOSE
43 DS2059493 HOSE
44 DS2055099 Hose
45 DS2055099 Hose
46 DS2059476 Hose
47 DS2059477 Hose
48 420-00347 VALVE;PEDAL
49 S2212266 BOLT;SOCKET M10X1.5X30
50 S5110601 WASHER;SPRING
51 S5010613 WASHER;PLAIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
