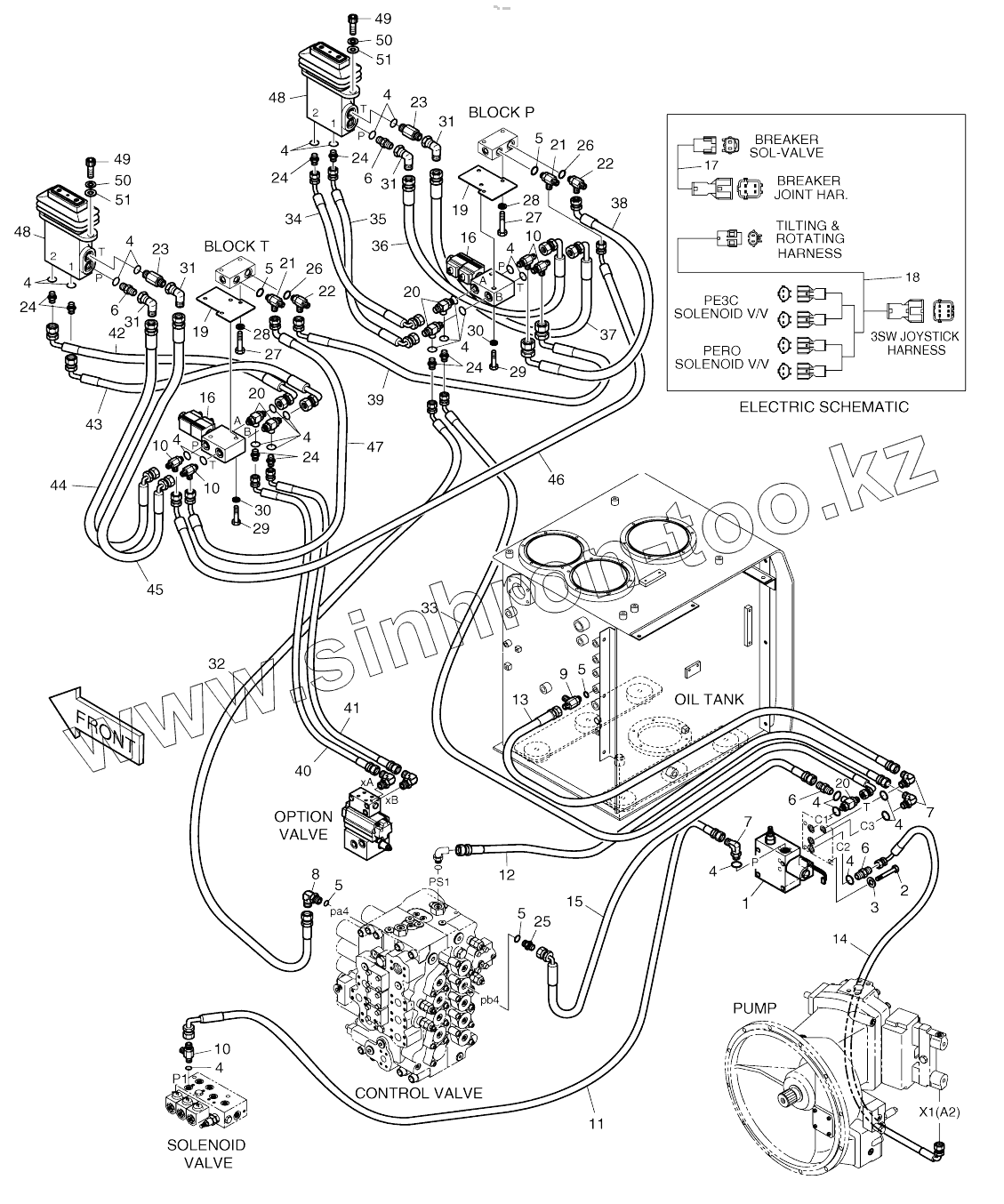

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. PILOT PIPING - PE3C & PERO

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1007629F1
1
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
6
6
6
6
7
7
8
9
10
10
10
10
11
12
13
14
15
16
16
17
18
19
19
20
20
20
21
21
22
22
23
23
24
24
24
24
24
25
26
26
27
27
28
28
29
29
30
30
31
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
50
51
51
Позиция на иллюстрации Заводской номер детали Название детали
K1007629F1 K1007629F1 PILOT PIPING-PE3C & PERO
1 420-00340B VALVE;PACKAGE
2 S0558953 BOLT M10X1.5X70
3 S5102603 WASHER;SPRING M10
4 S8000111 O-RING
5 S8000141 O-RING
6 2181-1126D14 ADAPTER;S PFO-PF1/4
7 2181-1702D4 ELBOW
8 2181-1702D5 ELBOW PF3/8-PF3/8
9 2181-1951D7 TEE PFO3/8-2PF1/4
10 2181-1951D1 TEE PFO1/4-2PF1/4
11 2184-1046D89 HOSE
12 2184-1045D125 Hose
13 DS2053110 HOSE
14 2184-1046D142 HOSE PF1/4-900L
15 2184-1046D223 Hose
16 K1002677 Valve, solenoid
17 530-00232 HARNESS;BREAKER
18 K1000408 Harness
19 K1002685 Bracket
20 K1002694 Tee, shuttle
21 2181-1951D6 TEE
22 2181-1951D19 TEE PFO1/2XPF1/2XPF1/4
23 2181-1126D34 ADAPTER PFO1/4-PF1/4
24 2181-1126D39 Adapter
25 2181-1126D36 ADAPTER PFO3/8-PF1/4
26 S8000181 O-RING
27 S0558766 Bolt
28 S5102603 WASHER;SPRING M10
29 S0556266 Bolt
30 S5102503 WASHER;SPRING
31 181-00709 Elbow
32 DS2055869 HOSE
33 DS2059492 HOSE
34 DS2059472 Hose
35 DS2059472 Hose
36 DS2055099 Hose
37 DS2055099 Hose
38 DS2059473 Hose
39 DS2059474 Hose
40 DS2055604 Hose
41 DS2055604 Hose
42 DS2059493 HOSE
43 DS2059493 HOSE
44 DS2055099 Hose
45 DS2055099 Hose
46 DS2059476 Hose
47 DS2059477 Hose
48 420-00347 VALVE;PEDAL
49 S2212266 BOLT;SOCKET M10X1.5X30
50 S5110601 WASHER;SPRING
51 S5010613 WASHER;PLAIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
