Каталог запасных частей к технике: Doosan SOLAR 420LC-V. PILOT PIPING - BREAKER

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

4

4

5

5

5

5

5

6

7

7

8

9

9

10

11

12

13

13

14

15

15

16

17

18

19

20

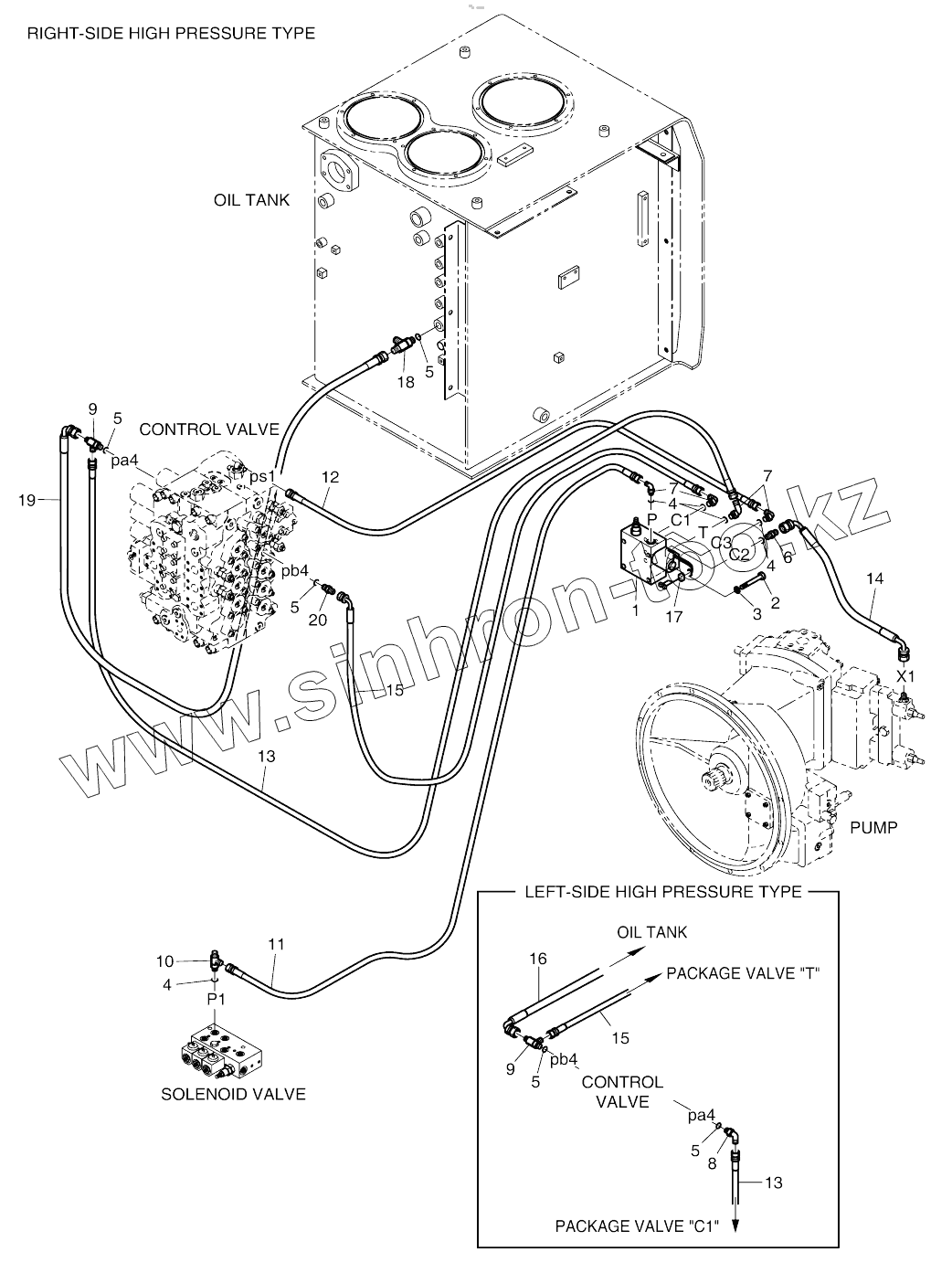

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00943	400-00943		PILOT PIPING-ONE & TWO WAY
1	420-00340		VALVE;PACKAGE
1	420-00340A		VALVE;PACKAGE
1	420-00340B		VALVE;PACKAGE
2	S0558953		BOLT M10X1.5X70
3	S5102603		WASHER;SPRING M10
4	S8000111		O-RING
5	S8000141		O-RING
6	2181-1126D14		ADAPTER;S PFO-PF1/4
7	2181-1702D4		ELBOW
8	2181-1702D10		ELBOW
9	2181-1951D7		TEE PFO3/8-2PF1/4
10	2181-1951D1		TEE PFO1/4-2PF1/4
11	2184-1046D89		HOSE
12	2184-1045D125		Hose
13	2184-1045D124		HOSE-2100L
14	2184-1046D142		HOSE PF1/4-900L
15	2184-1046D223		Hose
16	2184-1045D143		HOSE
17	530-00232		HARNESS;BREAKER
18	2181-1951D7		TEE PFO3/8-2PF1/4
19	2184-1046D110		Hose
20	2181-1126D36		ADAPTER PFO3/8-PF1/4

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
