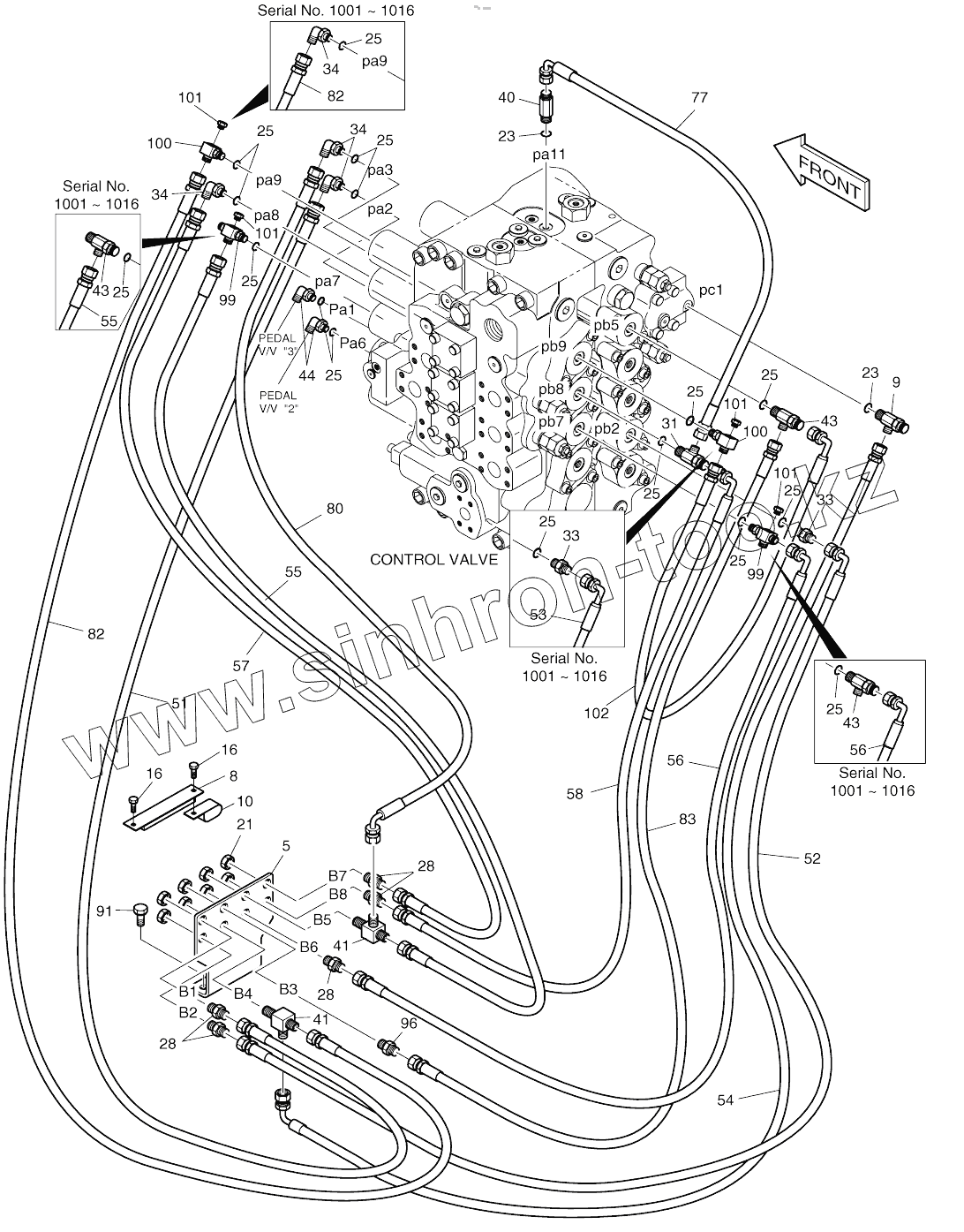

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. PILOT PIPING (4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
8
9
10
16
16
21
23
23
25
25
25
25
25
25
25
25
25
25
25
25
25
28
28
28
31
33
33
33
33
34
34
34
34
34
34
34
34
40
41
41
43
43
43
43
43
43
43
43
44
51
52
53
54
55
55
56
56
57
58
77
80
82
82
83
91
96
99
99
100
100
101
101
101
101
102
Позиция на иллюстрации Заводской номер детали Название детали
400-00773 400-00773 PILOT PIPING
5 195-01469A Bracket
8 124-00187A Clamp
9 2181-2375D7 Tee
10 124-00209D2 CLIP
16 120-00276 BOLT M8X1.25X12
21 121-00010D1 NUT
23 S8000111 O-RING
25 S8000141 O-RING
28 181-00078D1 ADAPTER 2PF3/8
31 2181-1951D6 TEE
33 2181-1126D7 ADAPTER PFO3/8-PF3/8
33 2181-1126D7 ADAPTER PFO3/8-PF3/8
34 2181-1702D5 ELBOW PF3/8-PF3/8
34 2181-1702D5 ELBOW PF3/8-PF3/8
40 2181-1126D14 ADAPTER;S PFO-PF1/4
41 181-00086D2 TEE 3PF3/8
43 2181-1951D16 TEE
43 2181-1951D16 TEE
44 2181-1702D10 ELBOW
51 2184-1045D139 HOSE
52 DS2055732 Hose
53 2184-1061D95 HOSE
54 2184-1046D238 Hose
55 2184-1045D133 Hose
56 2184-1046D284 HOSE PF3/8-1800L
57 2184-1045D133 Hose
58 DS2055735 Hose
77 2184-1046D126 HOSE
80 2184-1046D291 Hose
82 2184-1045D139 HOSE
83 2184-1045D206 Hose
91 2120-2196D8 Bolt
96 420-00352D5 VALVE, SHOCKLESS
99 DS2462001 TEE PFO3/8-2PF3/8
100 2181-2590D2 Adapter
101 2181-2047A PLUG
102 2184-1046D294 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
