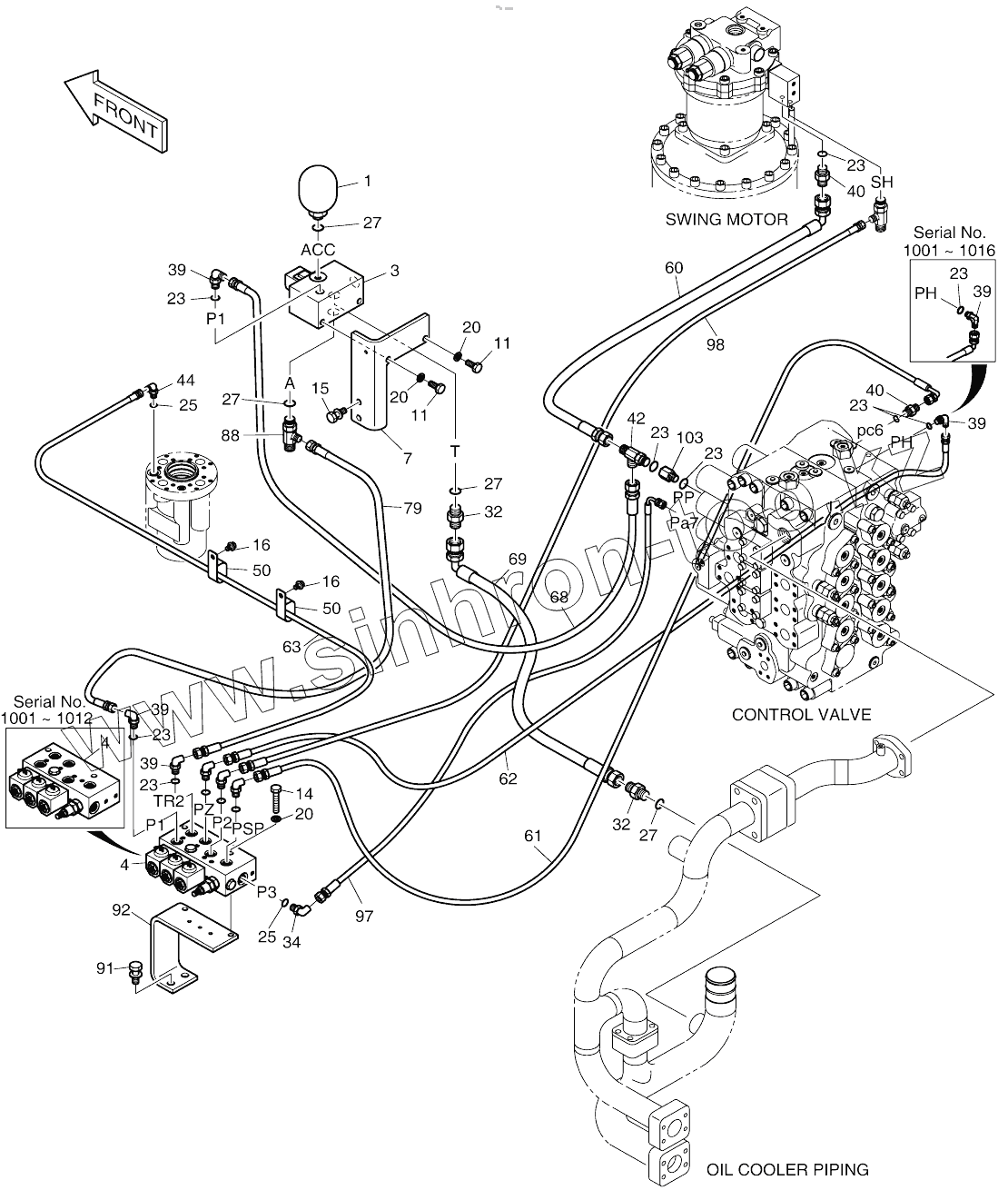

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. PILOT PIPING (3)
1
1
3
3
4
4
4
4
4
4
4
4
4
4
4
4
7
7
11
11
14
15
16
16
20
20
20
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
25
25
27
27
27
27
32
32
34
39
39
39
39
39
40
40
42
44
50
50
60
61
62
62
63
68
69
79
88
91
92
97
98
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00773A | 400-00773A | PILOT PIPING | |
| 1 | 2460-9057A | ACCUMULATOR | |
| 1 | 2460-9060 | ACCUMULATOR | |
| 3 | 2426-9039B | PILOT VALVE | |
| 3 | 2426-9039C | PILOT VALVE | |
| 4 | 420-00369A | SOLENOID VALVE | |
| 4 | 420-00369B | SOLENOID VALVE | |
| 4 | 420-00369C | SOLENOID VALVE | |
| 4 | 420-00369E | SOLENOID VALVE | |
| 7 | 195-01583A | BRACKET | |
| 7 | 195-01583B | Bracket | |
| 11 | S0512053 | BOLT M10X1.5X25 | |
| 14 | S0558953 | BOLT M10X1.5X70 | |
| 15 | 2120-2196D4 | BOLT M10X1.5X25 | |
| 16 | 120-00276 | BOLT M8X1.25X12 | |
| 20 | S5102603 | WASHER;SPRING M10 | |
| 23 | S8000111 | O-RING | |
| 23 | S8000111 | O-RING | |
| 25 | S8000141 | O-RING | |
| 27 | S8000181 | O-RING | |
| 32 | 2181-1126D6 | ADAPTER | |
| 34 | 2181-1702D5 | ELBOW PF3/8-PF3/8 | |
| 39 | 2181-1702D4 | ELBOW | |
| 40 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | |
| 42 | 2181-1951D1 | TEE PFO1/4-2PF1/4 | |
| 44 | 2181-1702D10 | ELBOW | |
| 50 | 124-00209D1 | CLIP 2-D20/M8 | |
| 60 | 2184-1046D68 | HOSE PF1/4-600L | |
| 61 | 2184-1046D155 | HOSE PF1/4-1500L | |
| 62 | 2184-1060D52 | HOSE | |
| 62 | 2184-1045D216 | HOSE | |
| 63 | 2184-1045D125 | Hose | |
| 68 | 2184-1046D47 | HOSE | |
| 69 | 2184-1036D179 | HOSE | |
| 79 | 2184-1045D158 | HOSE PF1/4-650L | |
| 88 | 2181-1951D19 | TEE PFO1/2XPF1/2XPF1/4 | |
| 91 | 2120-2196D8 | Bolt | |
| 92 | 195-01999 | BRACKET | |
| 97 | 2184-1046D212 | Hose | |
| 98 | 2184-1045D247 | Hose | |
| 103 | 471-00118 | Filter, reducer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
