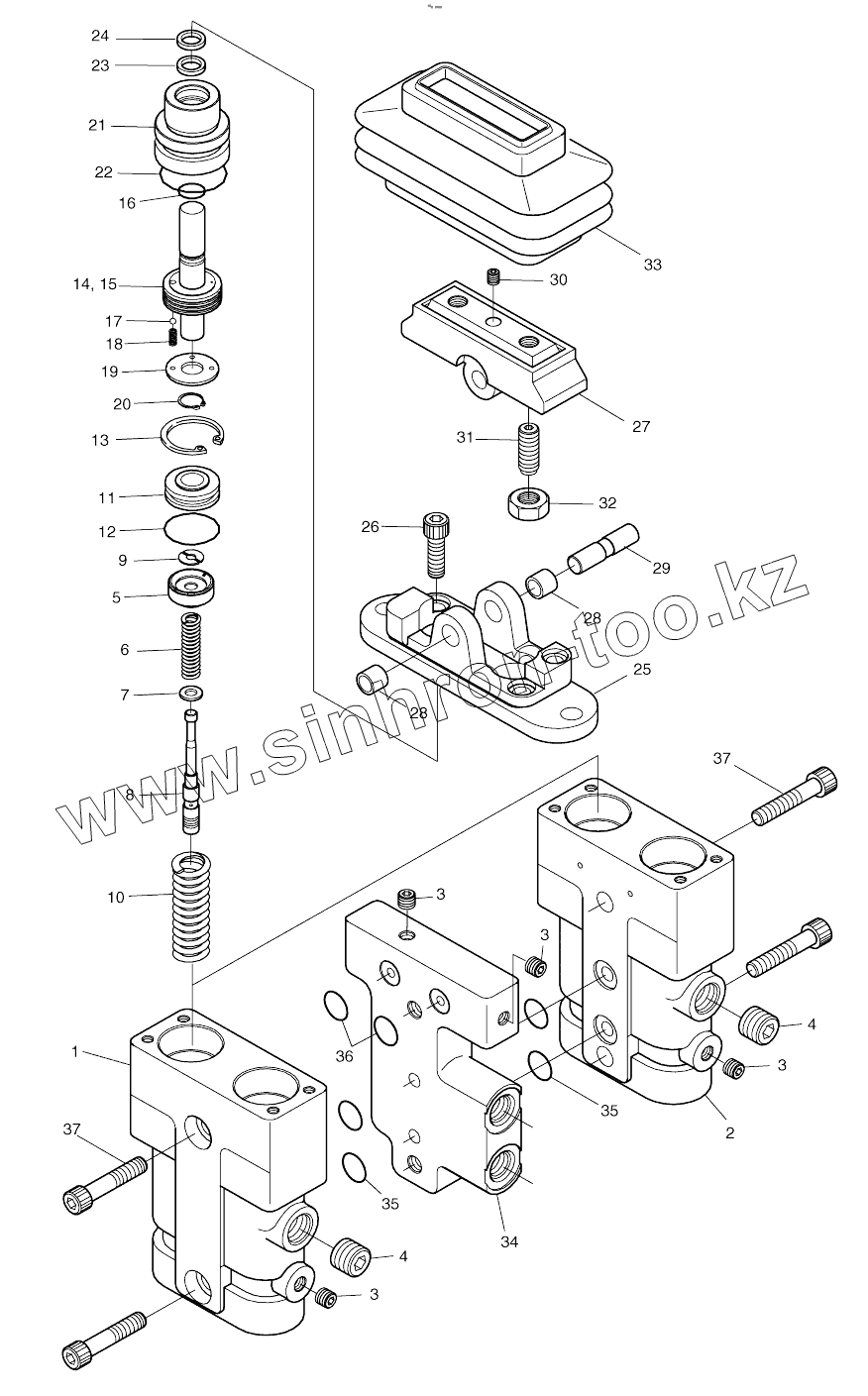

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. PEDAL VALVE

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

29

30

31

32

33

34

35

35

36

37

37

Позиция на иллюстрации	Заводской номер детали		Название детали
420-00030	420-00030		PEDAL VALVE
1	J98J1001		BODY(1)
2	J98J1002		BODY(2)
3	NWP116		PLUG NPT1/16
4	WPT38		PLUG PT3/8
5	J98J1003		SEAT;SPRING
6	J98J1004		SPRING
7	J24D2008		SEAT;SPRING
8	J98J1005		SPOOL
9	J98J1006		STOPPER
10	J98J1007		SPRING
11	J98J1008		GUIDE;ROD
12	P022		O-RING
13	SR28CH		RING;SNAP
14	J98J1009		ROD;PUSH
15	SP0306		PIN;SPRING
16	J98J1010		SEAL
17	SB18		BALL;STEEL
18	J98J1011		SPRING
19	J98J1012		PLATE
20	SR11CS		RING;SNAP
21	J98J1013		PLUG
22	G025		O-RING
23	RSY12		SEAL;ROD
24	DSP12		SEAL;DUST
25	J98J1014		COVER
26	WBM0630		BOLT;WRENCH M6X1.0X30
27	J24D2005		CAM
28	DU1010		BUSH;DU 10X10
29	J24D2016		SHAFT;CAM
30	SBM0605		SCREW;SET
31	J24D2015		SCREW;SET
32	HNM10		NUT M10
33	J24D2006		BELLOW
34	J98J1015		SPACER
35	P012		O-RING
36	P010		O-RING
37	WBM1042		BOLT;WRENCH M10X1.5X42

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
