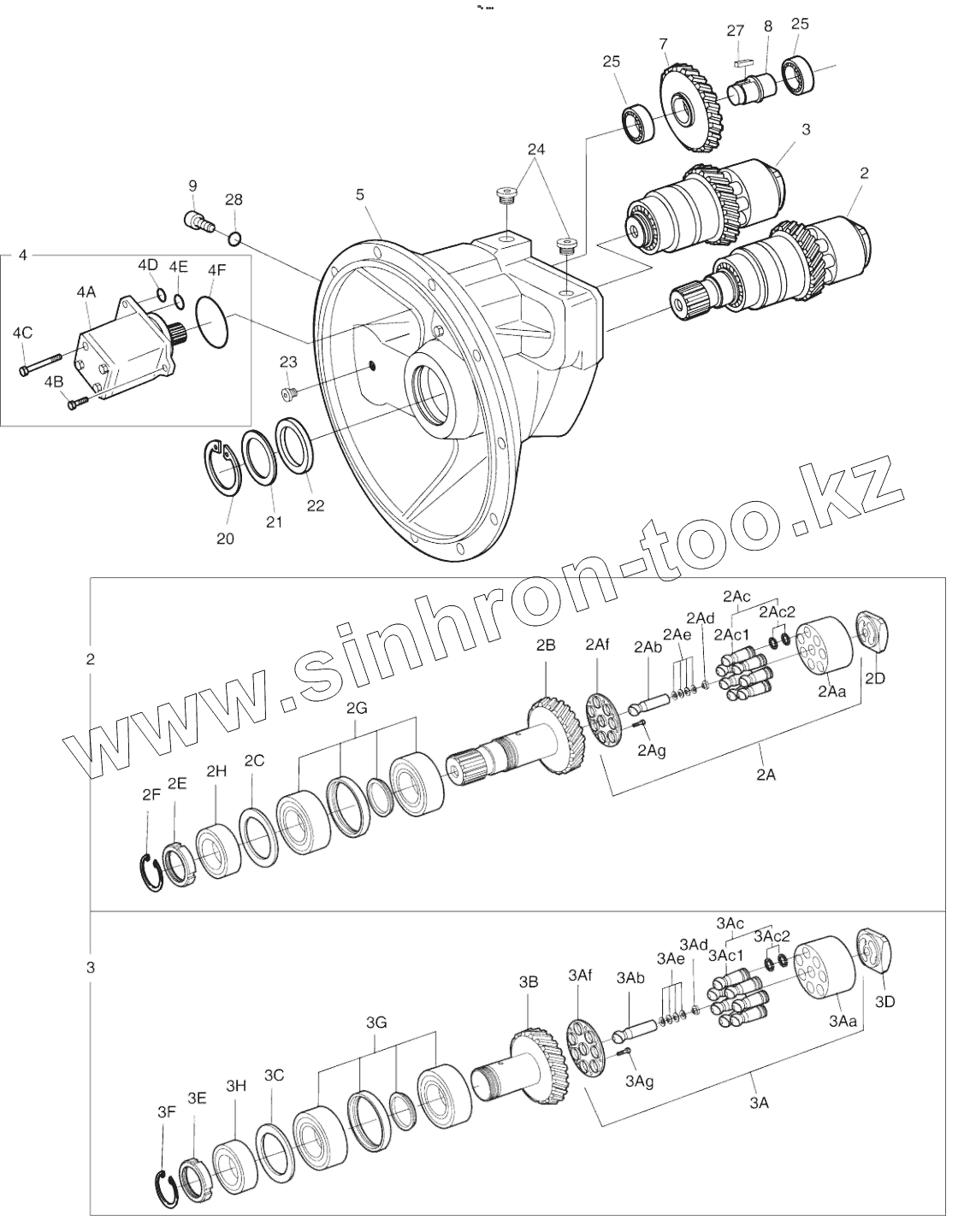

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. MAIN PUMP - PUMP
2
2
2
2
2
2
2A
2A
2Aa
2Ab
2Ab
2Ac
2Ac
2Ac1
2Ac2
2Ad
2Ad
2Ad
2Ae
2Af
2Ag
2Ag
2B
2B
2C
2C
2C
2D
2D
2E
2E
2E
2E
2E
2E
2E
2F
2F
2G
2H
3
3
3
3
3
3
3
3
3
3A
3A
3A
3Aa
3Ab
3Ab
3Ab
3Ac
3Ac
3Ac1
3Ac2
3Ad
3Ad
3Ad
3Ae
3Af
3Ag
3Ag
3Ag
3B
3B
3C
3C
3C
3C
3C
3D
3D
3E
3E
3E
3E
3E
3E
3E
3E
3F
3F
3G
3H
4
4
4A
4B
4C
4D
4E
4F
5
7
7
8
8
9
20
21
21
22
23
24
25
25
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 02043832 | ROTARY GROUP | |
| 2 | 210204-00029 | ROTARY GROUP | |
| 2A | 02043825 | ROTARY GROUP HYDR. SECTION | |
| 2A | K9001909 | ROTARY GROUP,SECTION | |
| 2Aa | 02042247 | CYLINDER | |
| 2Ab | 02031617 | PIN, CENTER | |
| 2Ab | K9001910 | PIN,CENTER | |
| 2Ac | 02031949 | PISTON & PISTON RINGS | |
| 2Ac | K9001911 | PISTON & PISTON RINGS | |
| 2Ac1 | 02036858 | PISTON | |
| 2Ac2 | 09831898 | RING, STEEL SEALING | |
| 2Ad | 02045069 | COLLAR, SPRING | |
| 2Ad | 02045070 | COLLAR, SPRING | |
| 2Ad | 02045071 | COLLAR, SPRING | |
| 2Ae | 09418513 | CUP SPRING | |
| 2Af | 02033027 | PLATE, RETAINING | |
| 2Ag | 09831108 | Screw, pan head | |
| 2Ag | K9001916 | SCREW,PAN HEAD | |
| 2B | 02036865 | SHAFT, DRIVE | |
| 2B | K9001913 | SHAFT,DRIVE | |
| 2C | 02031913 | SHIM | |
| 2C | 02031914 | SHIM | |
| 2C | 02031915 | SHIM | |
| 2D | 02050516 | CONTROL LENS, RIGHT-HAND | |
| 2D | 250201-01408 | CONTROL LENS | |
| 2E | 02031630 | PLATE, BACK-UP | |
| 2E | 02031632 | PLATE, BACK-UP | |
| 2E | 02031633 | PLATE, BACK-UP | |
| 2E | 02031634 | PLATE, BACK-UP | |
| 2E | 02031635 | PLATE, BACK-UP | |
| 2E | 02031636 | PLATE, BACK-UP | |
| 2E | 02031637 | PLATE, BACK-UP | |
| 2F | 09083367 | RING, RETAINING | |
| 2F | K9001914 | RING,RETAINING | |
| 2G | 09157648 | BEARING, UNIT TAPERED-ROLLER | |
| 2H | 09151103 | BEARING, TAPERED-ROLLER | |
| 3 | 02054462 | ROTARY GROUP | |
| 3 | 02077073 | ROTARY GROUP | |
| 3 | 210204-00030 | ROTARY GROUP | |
| 3A | 02043825 | ROTARY GROUP HYDR. SECTION | |
| 3A | 02075457 | ROTARY GROUP HYDR. SECTION | |
| 3A | K9001909 | ROTARY GROUP,SECTION | |
| 3Aa | 02042247 | CYLINDER | |
| 3Ab | 02031617 | PIN, CENTER | |
| 3Ab | 02080908 | PIN, CENTER | |
| 3Ab | K9001910 | PIN,CENTER | |
| 3Ac | 02031949 | PISTON & PISTON RINGS | |
| 3Ac | K9001911 | PISTON & PISTON RINGS | |
| 3Ac1 | 02036858 | PISTON | |
| 3Ac2 | 09831898 | RING, STEEL SEALING | |
| 3Ad | 02045069 | COLLAR, SPRING | |
| 3Ad | 02045070 | COLLAR, SPRING | |
| 3Ad | 02045071 | COLLAR, SPRING | |
| 3Ae | 09418513 | CUP SPRING | |
| 3Af | 02033027 | PLATE, RETAINING | |
| 3Ag | 09831108 | Screw, pan head | |
| 3Ag | 02602395 | SCREW, PAN HEAD | |
| 3Ag | K9001916 | SCREW,PAN HEAD | |
| 3B | 02047356 | SHAFT, DRIVE | |
| 3B | K9001917 | SHAFT,DRIVE | |
| 3C | 09651590 | SHIM | |
| 3C | 09651589 | SHIM | |
| 3C | 09651588 | SHIM | |
| 3C | 09651587 | SHIM | |
| 3C | 09651586 | SHIM | |
| 3D | 02050517 | CONTROL LENS, LEFT-HAND | |
| 3D | 250201-01409 | CONTROL LENS | |
| 3E | 02031630 | PLATE, BACK-UP | |
| 3E | 02031631 | PLATE, BACK-UP | |
| 3E | 02031632 | PLATE, BACK-UP | |
| 3E | 02031633 | PLATE, BACK-UP | |
| 3E | 02031634 | PLATE, BACK-UP | |
| 3E | 02031635 | PLATE, BACK-UP | |
| 3E | 02031636 | PLATE, BACK-UP | |
| 3E | 02031637 | PLATE, BACK-UP | |
| 3F | 09083367 | RING, RETAINING | |
| 3F | K9001914 | RING,RETAINING | |
| 3G | 02601626 | BEARING, UNIT TAPERED-ROLLER | |
| 3H | 09151103 | BEARING, TAPERED-ROLLER | |
| 4 | 02047182 | GEAR PUMP, COMPLETE | |
| 4 | 400910-00134 | PUMP,GEAR | |
| 4A | 02601660 | PUMP, GEAR | |
| 4B | 09083058 | BOLT | |
| 4C | 09083067 | BOLT | |
| 4D | 2180-1217D54 | O-RING | |
| 4E | 2180-1217D57 | O-RING | |
| 4F | 2180-1216D125 | O-RING | |
| 5 | 02047183 | HOUSING, PUMP | |
| 7 | 02036543 | GEAR | |
| 7 | K9001919 | GEAR | |
| 8 | 02036540 | SHAFT, STUB | |
| 8 | 02086580 | SHAFT, STUB | |
| 9 | 09440107 | STUD, CONNECT | |
| 20 | 09083415 | RING, RETAINING | |
| 21 | 09831662 | RING, SHAFT SEAL | |
| 21 | 401106-00202 | SEAL, OIL | |
| 22 | 09083430 | SHIM | |
| 23 | 09153364 | SCREW;LOCKING | |
| 24 | 09151694 | SCREW, LOCKING | |
| 25 | 02601069 | BEARING, PLAIN ROLLER | |
| 27 | 02601143 | SHAFT, KEY | |
| 28 | 09157403 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
