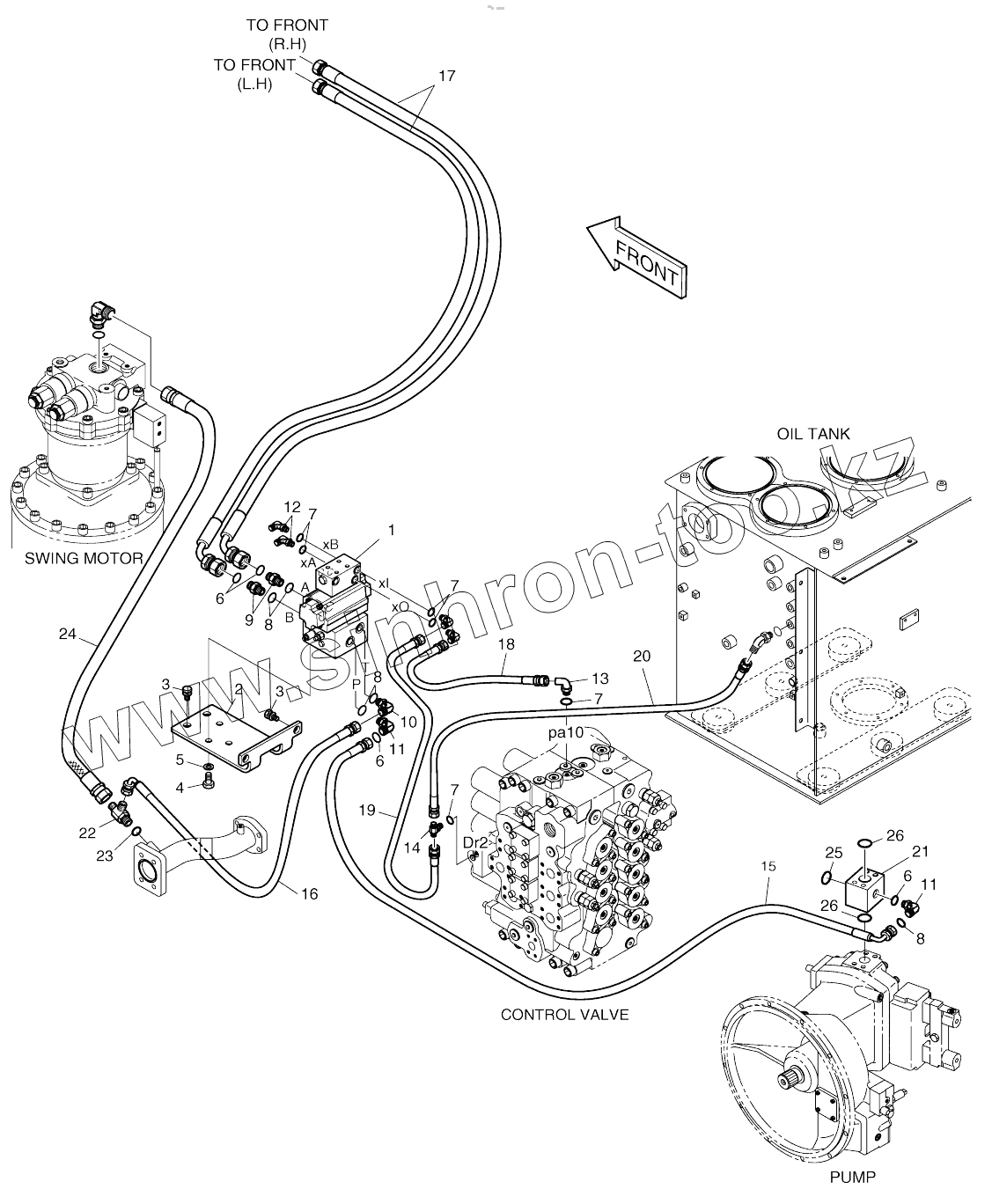

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. MAIN PIPING - ROTATION & TILTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1007590
K1007590
K1007590
1
2
3
3
4
5
6
6
6
7
7
7
7
8
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
Позиция на иллюстрации Заводской номер детали Название детали
K1007590 K1007590 MAIN PIPING-ROTATION & TILTING
1 K1002046 Option valve
2 K1007601 BRACKET
3 2120-2196D11 BOLT;SET
4 S0515053 BOLT M12X1.75X25
5 S5102703 WASHER;SPRING M10
6 S8030081 O-RING
7 S8000111 O-RING
8 S8000181 O-RING
9 2181-4133D3 ADAPTER
10 2181-1702D2 ELBOW
11 2181-2815D3 ELBOW
12 2181-1702D3 ELBOW
13 2181-1702D4 ELBOW
14 2181-2281D1 TEE
15 DS2013586 HOSE
16 DS2055868 HOSE
17 DS2012260 HOSE
18 DS2053773 HOSE
19 DS2053150 HOSE
20 DS2053773 HOSE
21 K1007612 BLOCK
22 DS2371063 TEE
23 S8000381 O-ring
24 DS2053846 HOSE
25 2180-1026D19 O-RING
26 2180-1026D23 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
