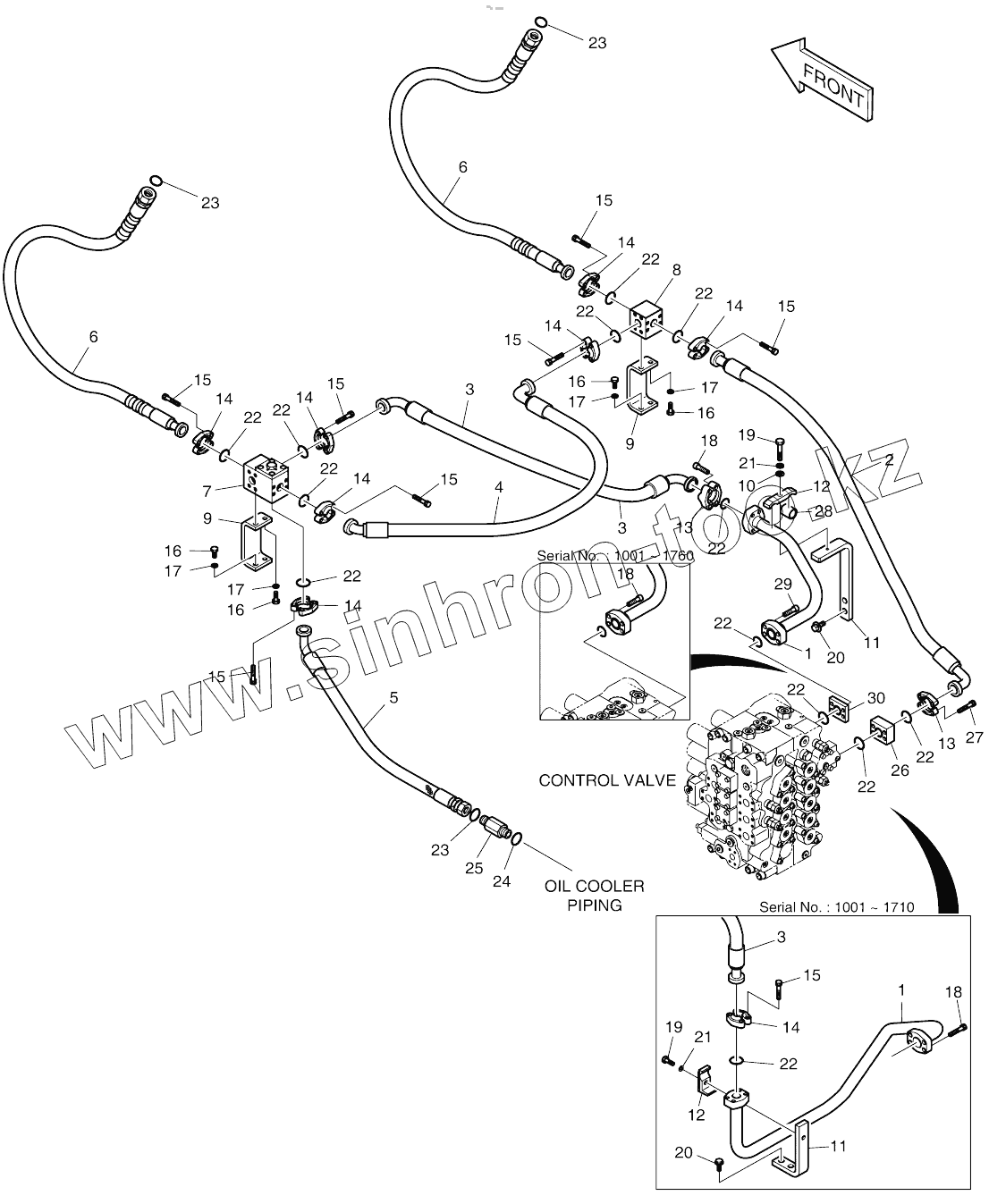

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. MAIN PIPING - ONE & TWO WAY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
6
7
8
9
9
10
11
11
11
11
11
11
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
19
19
19
19
20
20
20
20
21
21
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
23
23
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
420212-02863 420212-02863 PIPING,MAIN, ONE & TWO WAY
400-00942C 400-00942C MAIN PIPING-ONE & TWO WAY
1 K1012113 PIPE
1 420207-00720 PIPE
1 140-01189 PIPE
2 DS2040319 HOSE
2 DS2040604 HOSE
3 DS2040320 HOSE
3 DS2045496 HOSE
3 DS2045518 HOSE
4 DS2043063 HOSE
5 DS2017034 HOSE
6 DS2016011 HOSE
7 421-00019 VALVE, SWITCH
8 423-00150 BLOCK
9 195-01938 BRACKET
10 S5010713 WASHER;PLAIN
11 195-01944 BRACKET
11 K1012114A BRACKET
11 K1052760 BRACKET
12 2124-1026D3 CLAMP;PIPE
12 2124-1025D5 Clamp
13 2181-9081 FLANGE;SPLIT
13 2181-9081 FLANGE;SPLIT
14 2181-9078 Flange
14 2181-9078 Flange
15 S2212266 BOLT;SOCKET M10X1.5X30
15 S2212266 BOLT;SOCKET M10X1.5X30
16 S0512253 BOLT M10X1.5X30
17 S5102603 WASHER;SPRING M10
18 S2215466 BOLT;SOCKET
18 S2215566 BOLT
18 S2215566 BOLT
19 S0561053 BOLT M12X1.75X65
19 S0561066 BOLT
20 DS0025020 BOLT
20 2120-2196D11 BOLT;SET
21 S5102703 WASHER;SPRING M10
22 2180-1026D19 O-RING
22 2180-1026D19 O-RING
23 S8030161 O-RING
24 S8000291 O-RING
25 2181-4133D54 ADAPTER
26 423-00158 BLOCK
27 S2216266 BOLT
28 DS7831048 PIPE
29 S2215766 Bolt
30 K1004863 BLOCK, SPACER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
