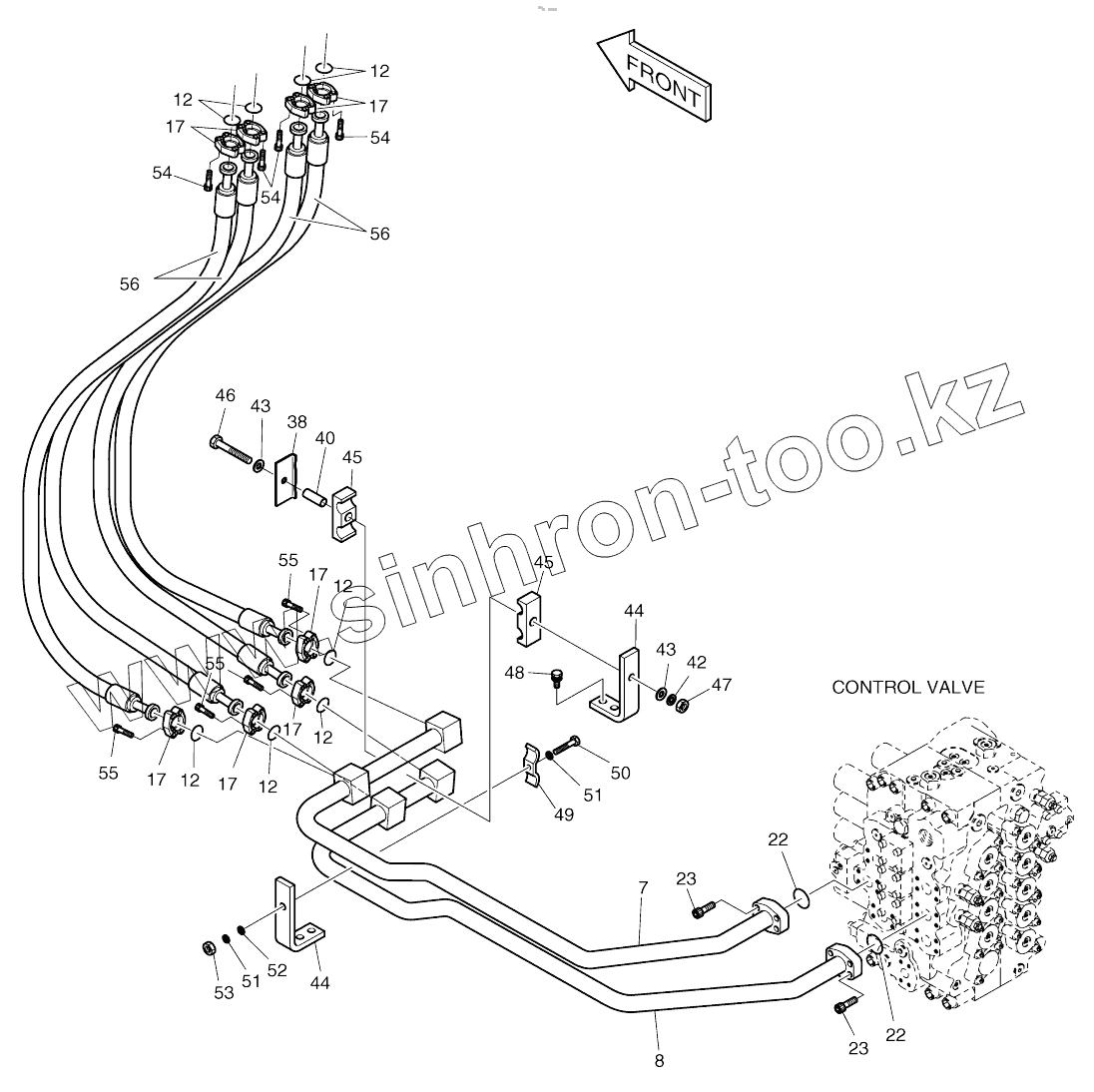

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. MAIN PIPING (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
7
7
7
8
8
12
12
12
12
12
12
17
17
17
17
17
17
22
22
23
23
38
40
42
43
43
44
44
45
45
46
47
48
49
50
51
51
52
53
54
54
54
55
55
55
56
56
Позиция на иллюстрации Заводской номер детали Название детали
400-00771A 400-00771A MAIN PIPING
420212-02699 420212-02699 PIPING,MAIN
400-00771 400-00771 MAIN PIPING
7 140-00888A PIPE
7 140-00888B PIPE
7 420207-00678 PIPE
8 140-00884A PIPE
8 420207-00679 PIPE
12 2180-1026D19 O-RING
17 2181-9078 Flange
22 2180-1026D23 O-ring
23 S2218566 Bolt
38 2191-3705C Plate
40 114-00456 SPACER
42 S5102903 WASHER;SPRING
43 S5010913 WASHER M16
44 195-01599 BRACKET
45 124-00210A CLAMP
46 S0566466 BOLT
47 S4012933 NUT
48 2120-2196D11 BOLT;SET
49 2124-1340D19 CLAMP, PIPE
50 S0561453 BOLT M12X1.75X85
51 S5102703 WASHER;SPRING M10
52 2114-1058D30 WASHER;PLAIN
53 S4012733 NUT M12
54 S2212466 BOLT;SOCKET M10X1.5X40
55 S2212266 BOLT;SOCKET M10X1.5X30
56 DS2038129 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
