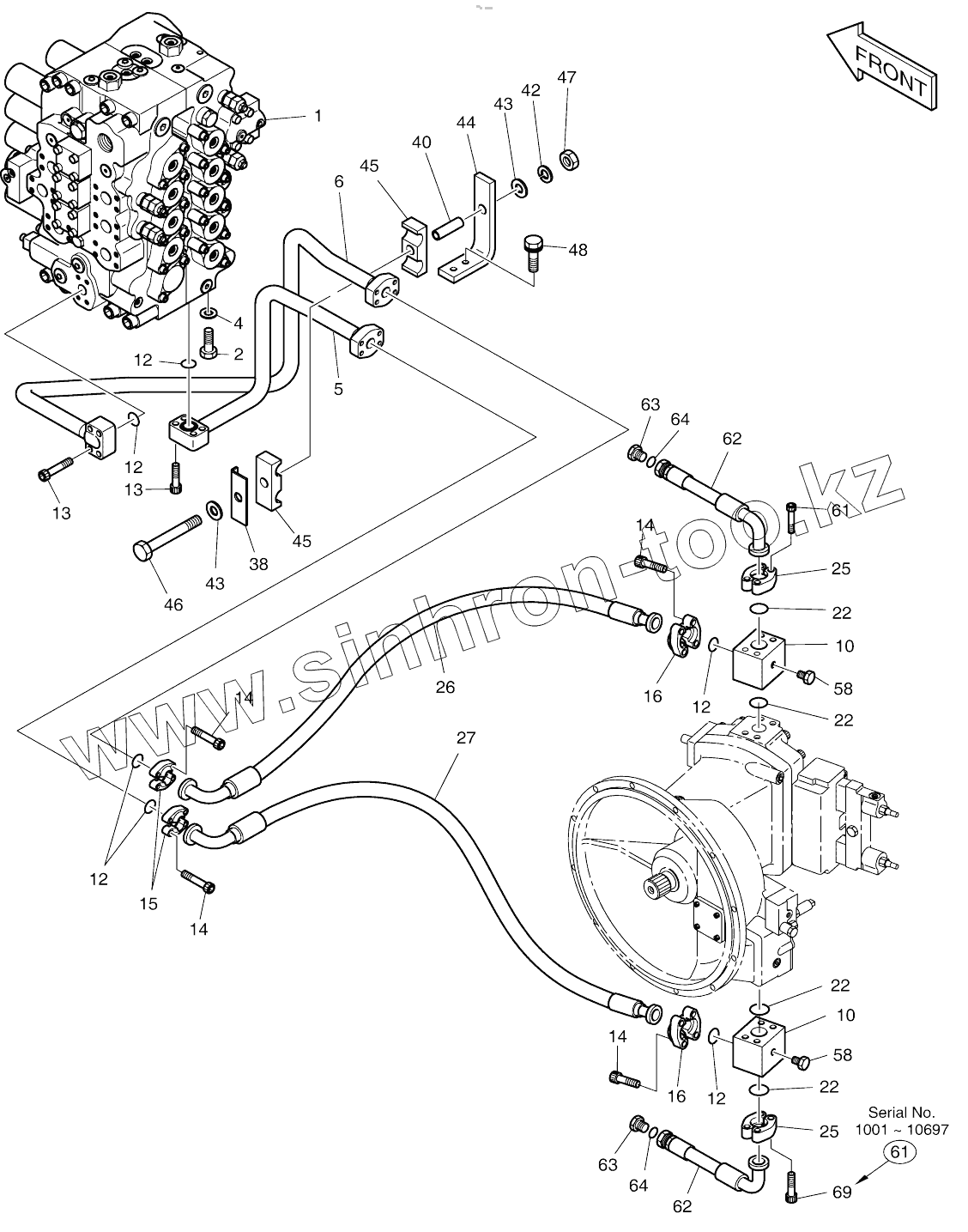

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. MAIN PIPING (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
4
5
5
6
6
10
10
12
12
12
12
12
13
13
14
14
14
14
15
16
16
22
22
22
22
25
25
26
27
38
40
42
43
43
44
45
45
46
47
48
58
58
61
61
61
61
62
62
63
63
64
64
69
Позиция на иллюстрации Заводской номер детали Название детали
420212-02699 420212-02699 PIPING,MAIN
400-00771 400-00771 MAIN PIPING
1 420-00281B CONTROL VALVE
1 420-00281A CONTROL VALVE
2 S0527566 Bolt
4 2114-9012A WASHER;HARD
5 140-00882A PIPE
5 420207-00670 PIPE
6 140-00883A PIPE
6 420207-00671 PIPE
10 423-00127B BLOCK
12 2180-1026D19 O-RING
13 S2215766 Bolt
14 S2215466 BOLT;SOCKET
15 2181-9081 FLANGE;SPLIT
16 2181-9084A FLANGE
22 2180-1026D23 O-ring
25 2181-9086 Flange
26 DS2040321 HOSE
27 DS2040321 HOSE
38 2191-3705C Plate
40 114-00456 SPACER
42 S5102903 WASHER;SPRING
43 S5010913 WASHER M16
44 195-01599 BRACKET
45 124-00210A CLAMP
46 S0566466 BOLT
47 S4012933 NUT
48 2120-2196D11 BOLT;SET
58 2181-2047A PLUG
61 S2216766 Bolt, socket
61 S2216766 Bolt, socket
62 DS2018068 HOSE
63 2181-2218D6 PLUG
64 S8030161 O-RING
69 S2216866 BOLT, SOCKET
