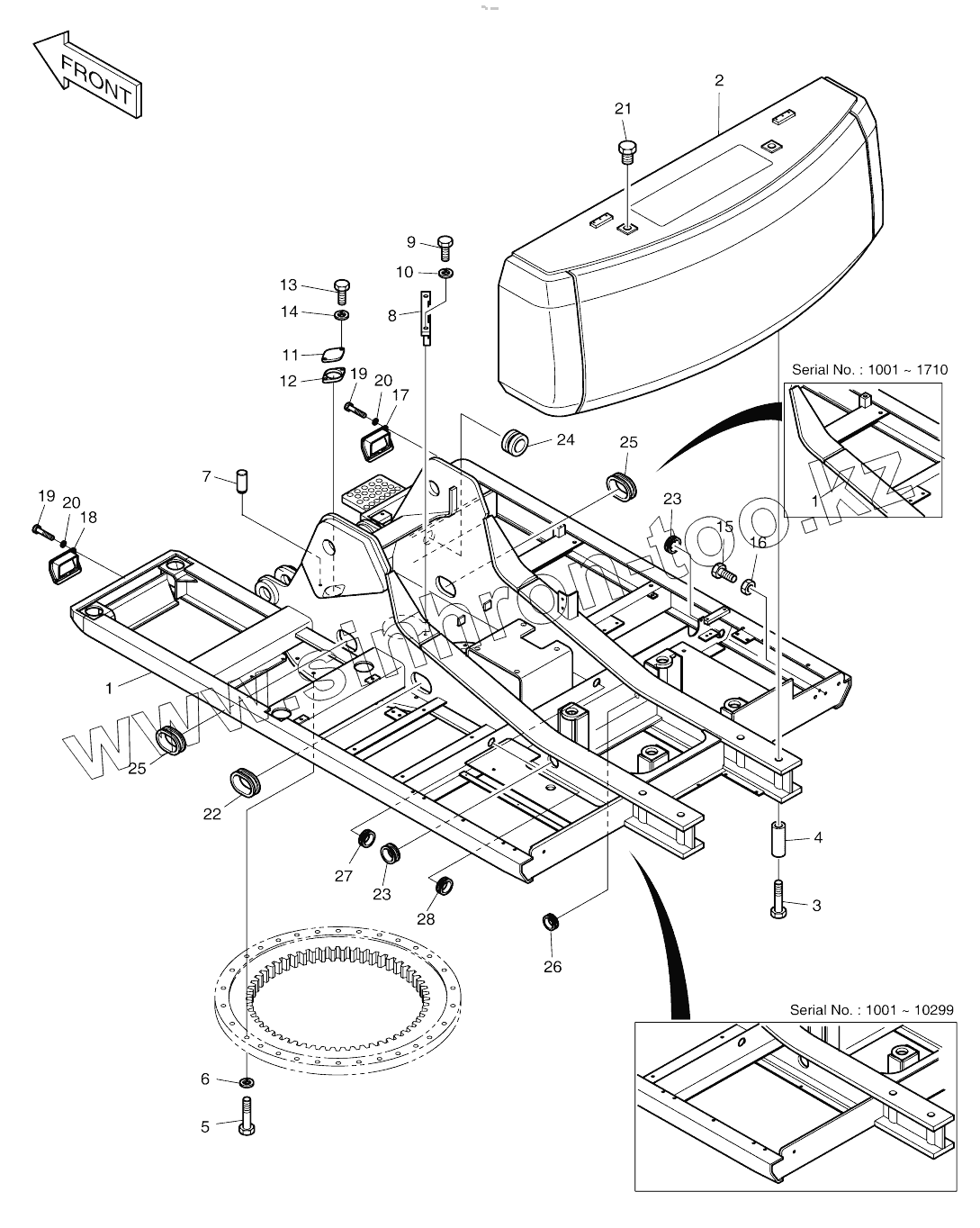

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. MAIN FRAME

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

3

3

4

5

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

19

20

20

21

22

23

23

24

25

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
160609-00019	160609-00019		FRAME ASSY
600-00091C	600-00091C		FRAME ASS`Y
1	603-00156A		FRAME, MAIN
1	160620-00292H		FRAME,MAIN
1	160620-00292G		FRAME,MAIN
1	160620-00292E		FRAME,MAIN
1	160620-00292C		FRAME,MAIN
1	160620-00292B		FRAME,MAIN
1	160620-00292A		FRAME,MAIN
1	160620-00292		FRAME,MAIN
1	603-00156C		FRAME, MAIN
1	603-00156B		FRAME, MAIN
1	603-00156		FRAME, MAIN
2	624-00034E		WEIGHT, COUNTER
2	160702-00043		WEIGHT,COUNTER
3	120-00271		BOLT
3	120-00271A		BOLT
4	114-00055		WASHER
5	2120-2189		BOLT
5	2120-2189A		BOLT
6	2114-1831A		WASHER;HARDEN
7	2123-1107D6		Pin, knock
8	2195-4091A		BRACKET
9	S0521456		Bolt
10	S5102901		WASHER;SPRING
11	2403-1002		COVER
12	2180-1017A		PACKING
13	S0511853		BOLT M10X1.5X20
14	S5102603		WASHER;SPRING M10
15	S0534261		BOLT
15	S0534266		BOLT
16	S4013333		NUT M24
17	621-01527A		COVER;LAMP
18	621-01579A		COVER;LAMP
19	S0508853		BOLT M8X1.25X20
20	S5010513		WASHER;PLAIN M8
21	2160-9034		Cap
22	2160-1201D25		Bushing, rubber
23	2160-1004D42		Bushing, rubber
24	2160-1004D34		BUSHING,RUBBER
25	2160-1201D9		BUSHING,RUBBER
26	2160-1004D41		Bushing, rubber
27	160-00039		BUSHING, RUBBER
28	160-00046		BUSHING, RUBBER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
