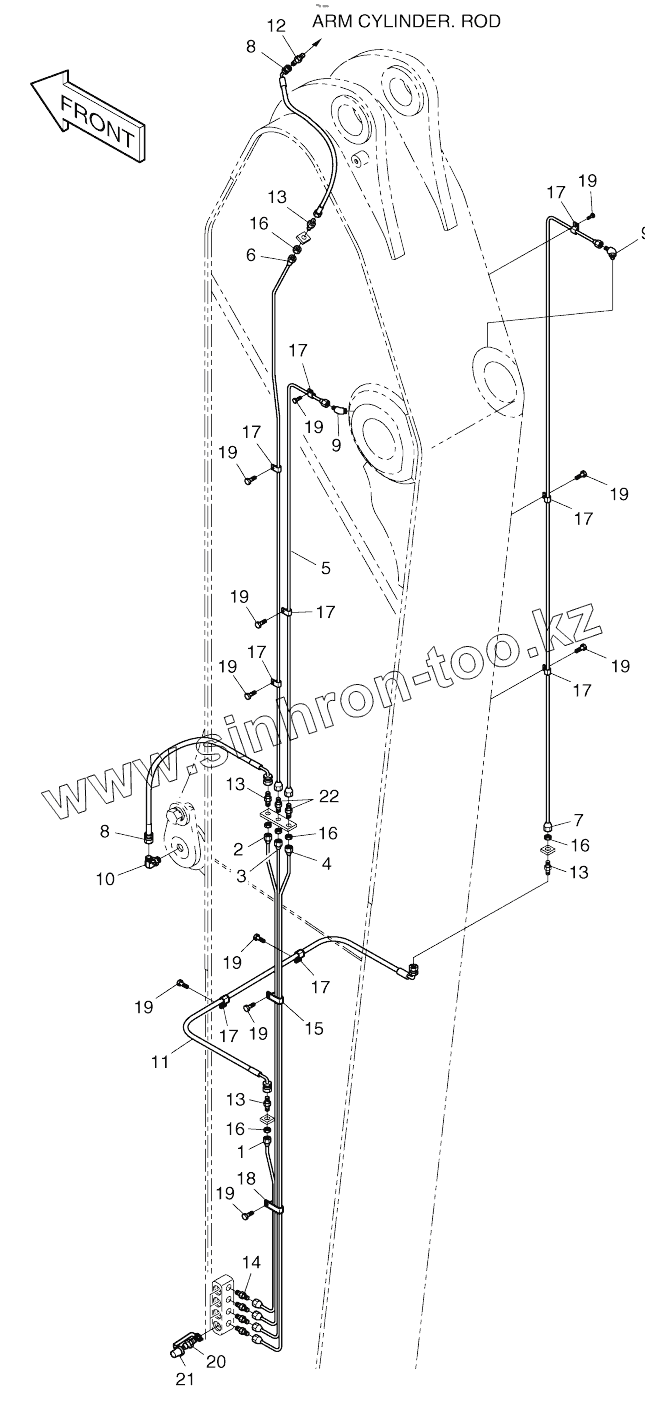

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. LUBRICATION PIPING - ARM 5.0M

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1000624
K1000624
K1000624
K1000624
K1000624
K1000624
K1000624
K1000624
K1000624
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
13
13
13
14
15
16
16
16
16
17
17
17
17
17
17
17
17
17
18
19
19
19
19
19
19
19
19
19
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
K1000624 K1000624 LUBRICATION PIPING
1 K1000625 PIPE
2 K1000626 PIPE
3 K1000627 PIPE
4 140-01743 PIPE
5 K1000628 PIPE
6 K1000629 PIPE
7 K1000630 PIPE
7 K1000630A PIPE
8 2184-1036D6 HOSE
9 K1000057 Elbow
10 2181-1111D11 Elbow
11 2184-1061D149 HOSE
12 2181-4112 Adapter
13 2181-1923D12 Adapter
14 2181-1184 Adapter
15 124-00199D5 Clip
16 S4032833 NUT M14X1.5
17 2124-1353D2 CLIP
18 124-00199D4 Clip
19 120-00276 BOLT M8X1.25X12
20 S6710041 NIPPLE;GREASE
21 160-00020 CAP;GREASE NIPPLE
22 DS2225009 Adapter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
