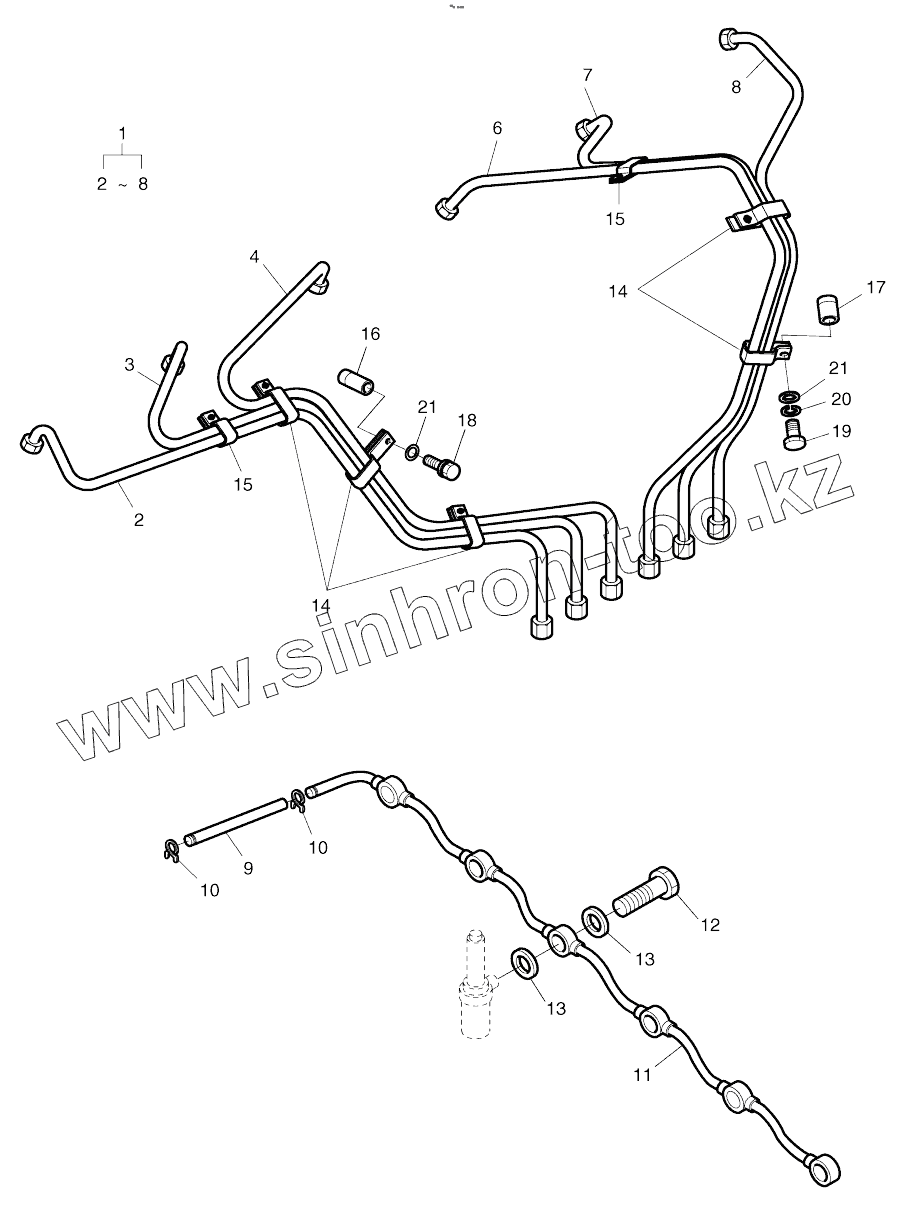

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. INJECTION PIPE

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

6

7

8

8

9

10

10

11

12

13

13

14

14

15

15

16

17

18

19

20

21

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	420208-00291		INJ. PIPE ASSY
1	65.10301-7006		INJECTION PIPE ASSY
2	65.10301-5247		INJECTION PIPE
3	65.10301-5248		INJECTION PIPE
4	65.10301-5249		INJECTION PIPE
6	65.10301-5295		INJECTION PIPE
7	65.10301-5296		INJECTION PIPE
8	65.10301-5297		INJECTION PIPE
9	65.96330-0132		HOSE, FUEL
10	65.97445-0001		CLAMP, SPRING
11	65.12301-5165A		FUEL PIPE ASSY
12	65.98150-0042A		Screw
13	06.56180-0712		Ring
14	65.97401-6002A		PIPE CLIP ASSY
15	65.97401-6001A		PIPE CLIP ASSY
16	65.91701-0470		SPACER
17	65.91701-0533		Spacer
18	06.01913-3234		BOLT ASS`Y
19	06.01013-9221		BOLT
20	06.16731-2108		Washer
21	06.15010-2312		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
