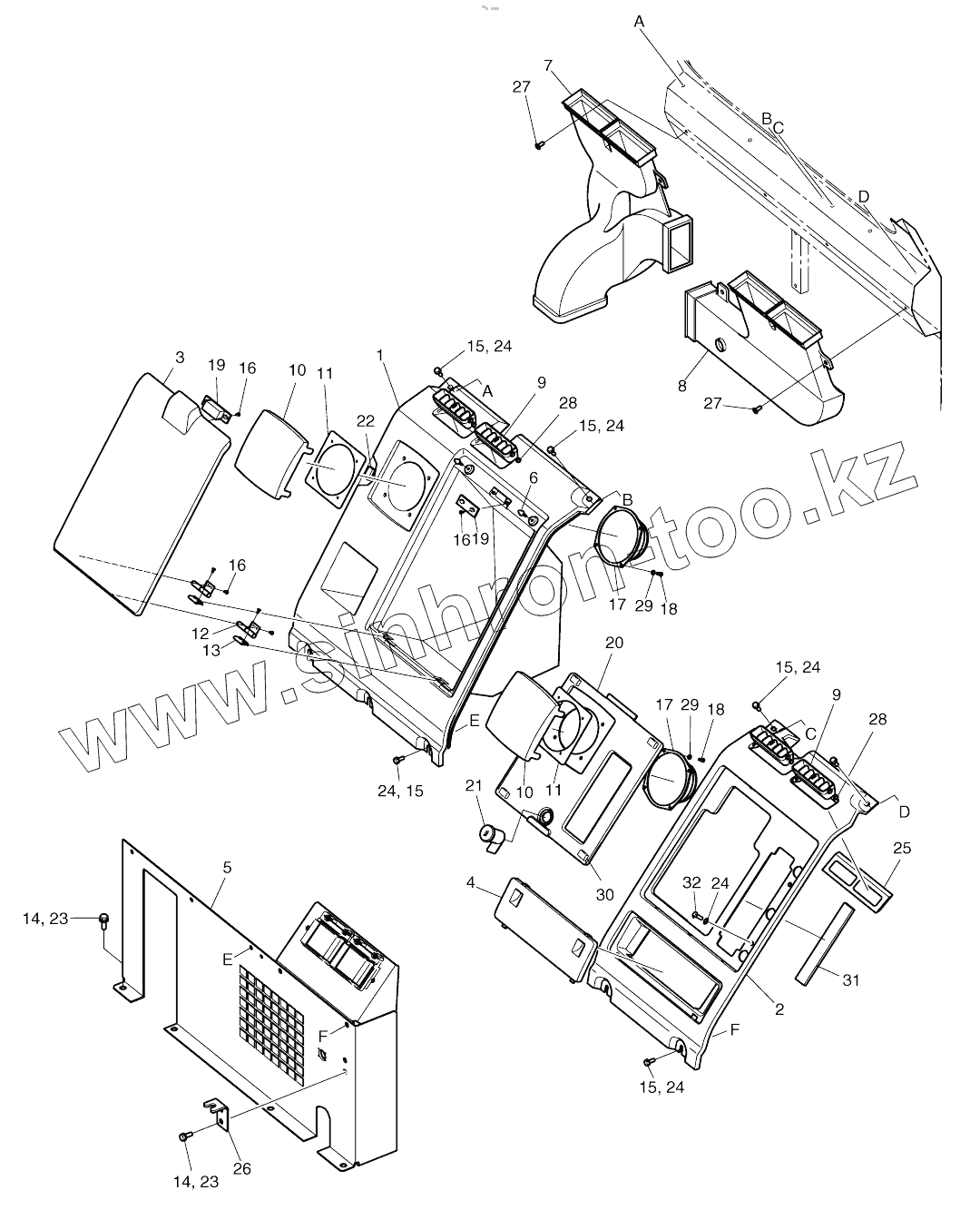

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. HEATER COVER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

9

10

10

11

11

12

13

14

14

15

15

15

15

15

16

16

16

17

17

18

18

19

19

20

21

21

21

22

23

23

24

24

24

24

24

24

25

26

27

27

28

28

29

29

30

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
621-01917B	621-01917B		HEATER COVER ASSY
621-01917A	621-01917A		Heater cover assy
621-01917G	621-01917G		HEATER COVER ASS'Y
621-01917C	621-01917C		HEATER COVER ASS'Y
621-01917E	621-01917E		HEATER COVER ASS'Y
1	621-01839		COVER;HEATER(R.H)
2	621-01924		COVER;LOWER HEATER(L.H)
3	621-01840		LID;CENTER
4	621-01841		LID;FUSE BOX
5	621-01755		Low heater cover assy
5	621-01755A		LOW HEATER COVER ASS'Y
6	2116-1520		STOPPER;H/C LID
7	2213-1098A		DUCT;VENT(R.H)
8	2213-1099B		DUCT;VENT(L.H)
9	2415-1015A		LOUVER;FACE & VENT
10	2623-1252A		SPEAKER;GRILL
11	2197-1741A		BRACKET;SPEAKER
12	2171-1084A		HINGE
13	2121-1304		NUT;SPIRE
14	2120-2166D5		BOLT M8X1.25X20
15	2120-2166D6		BOLT M6X1.0X16
16	S3644183		SCREW;TAPPING
17	2541-9020		SPEAKER
18	S3450373		SCREW
19	2125-1095A		CATCH;MAGNETIC
20	621-01923		COVER;HEATER(L.H)
21	2172-9035		CYLINDER;KEY
21	172-00215		CYLINDER;KEY
21	K1006160		CYLINDER;KEY
22	2161-2289		RUBBER;CUSHION
23	2114-1898D2		WASHER M8
24	2114-1898D5		WASHER;PLAIN M6
25	2161-2397		RUBBER;CUSHION 15T
26	195-01782A		BRACKET
27	2120-2166D10		SCREW M6X1.0X14
28	2160-1329		BUSHING
29	S5000003		WASHER;PLAIN M3
30	161-00468		RUBBER
30	161-00468		RUBBER
31	161-00469		SPONGE
32	2120-2166D36		BOLT M6X1.0X20

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
