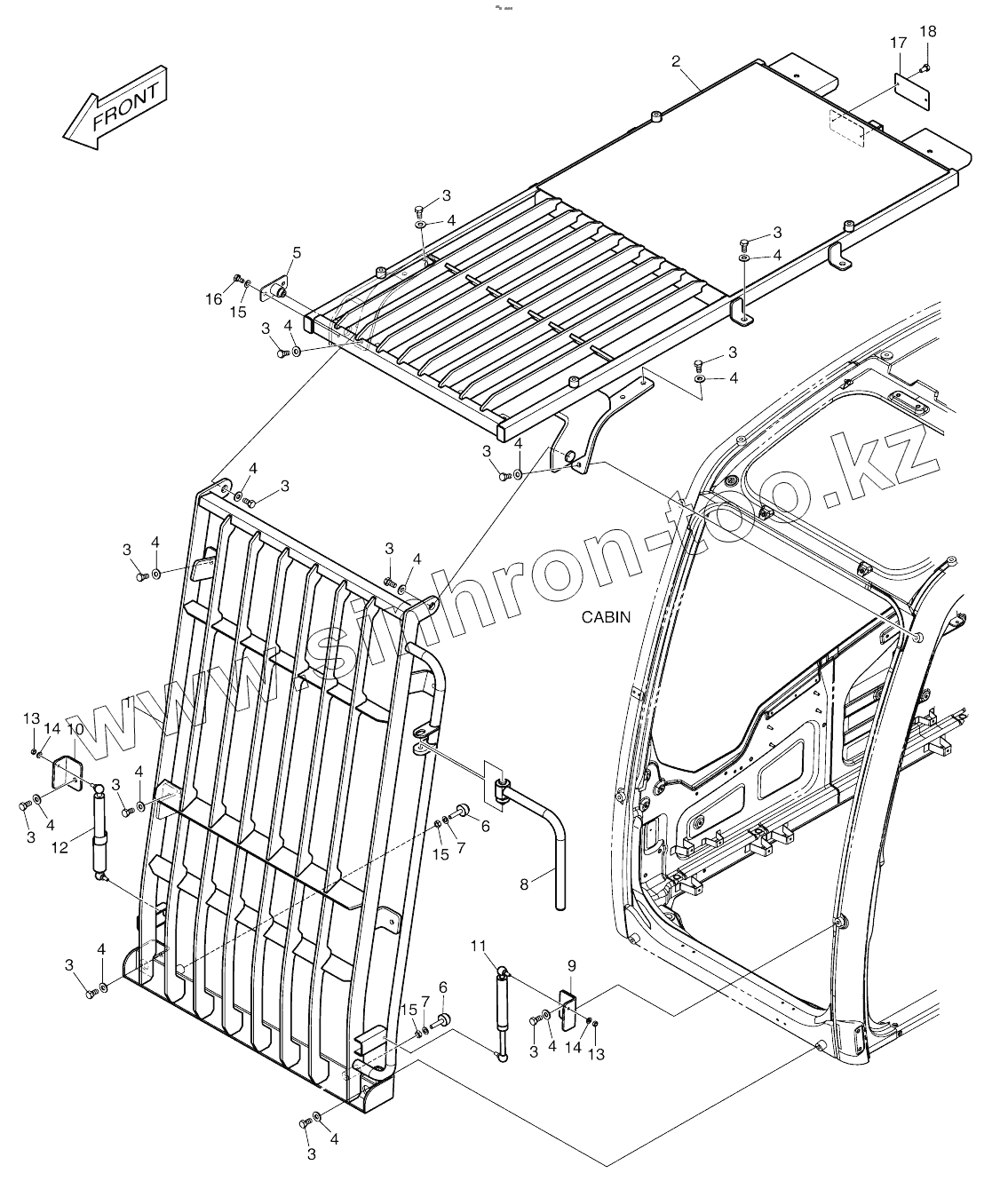

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. FOGS GUARD ASSY

Тип техники

Марка

Модель

Схема

110921-01775

110921-01775

1

2

3

3

3

3

3

3

3

3

3

3

3

3

3

4

4

4

4

4

4

4

4

4

4

4

4

4

5

6

6

7

7

8

9

10

11

12

13

13

14

14

15

15

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
110921-01775	110921-01775		Guard assy
1	110921-01776		Guard, front
2	110921-01777		Guard, roof
3	2120-2166D27		Bolt
4	2114-1898D17		Washer
5	120503-00001A		Pin, head
6	K1001260A		Stopper
7	2121-1311D4		NUT
8	623-00023		STAY;SIDE MIRROR
9	250105-00010A		Plate, fogs
10	250117-00003A		Plate, fogs
11	K1005823		Cylinder, gas
12	K1005822		Cylinder, gas
13	2121-1311D2		NUT M8X1.25
14	2114-1898D2		WASHER M8
15	2114-1898D15		Washer
16	2120-2166D4		BOLT M10X1.5X20
17	950209-03188		Plate, name
18	2122-1002D2		RIVET

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
