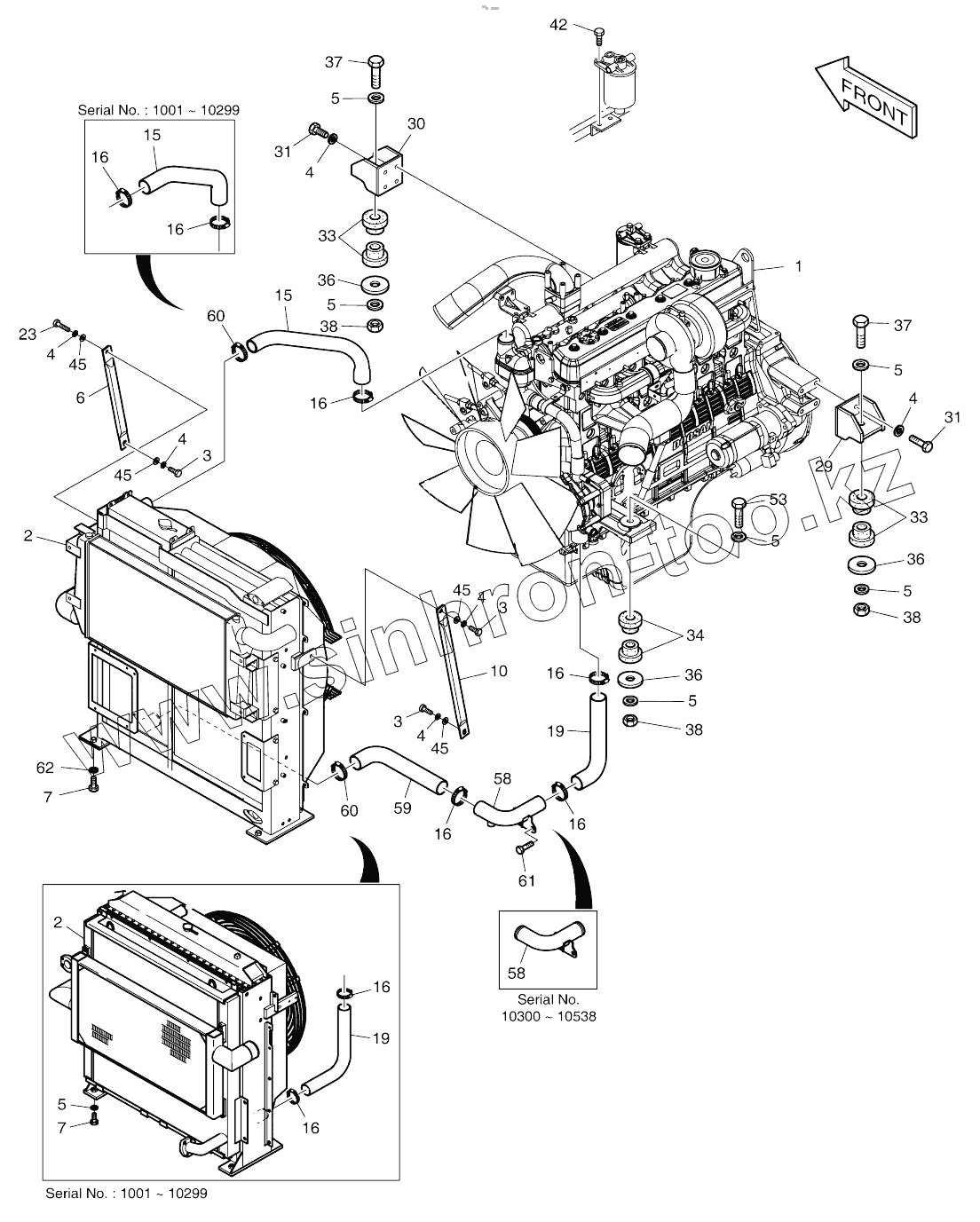

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. ENGINE MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7
7
7
10
10
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
19
19
19
19
19
19
23
23
29
30
31
31
31
31
33
33
33
33
33
33
34
34
36
36
36
37
37
37
37
37
37
37
37
37
37
37
37
38
38
42
45
45
45
45
53
53
53
58
58
58
58
58
58
59
59
60
60
61
62
Позиция на иллюстрации Заводской номер детали Название детали
150109-00253 150109-00253 ENGINE ASSY
201-00090 201-00090 ENGINE ASSY
1 201-00091 ENGINE
1 201-00146 ENGINE
2 202-00075B RADIATOR ASSY
2 202-00075C RADIATOR ASSY
2 202-00075E RADIATOR ASSY
2 440211-00069 RADIATOR ASSY
2 440211-00069A RADIATOR ASSY
2 440211-00069B RADIATOR ASSY
2 440211-00069C RADIATOR ASSY
3 S0521461 BOLT M16X2.0X40
3 S0521466 BOLT M16X2.0X40
4 S5102901 WASHER;SPRING
4 S5102903 WASHER;SPRING
5 2114-9012A WASHER;HARD
5 2114-9012A WASHER;HARD
6 145-00048A STAY
6 101582-00174 STAY
7 S0569861 BOLT
7 S0569866 Bolt
7 S0565266 BOLT M16X2.0X50
10 145-00049A STAY
10 101582-00175 STAY
15 2185-1740 HOSE, WATER
15 420109-00290 HOSE,WATER
15 420109-00290A HOSE,WATER
16 S8470065 Clamp, hose
16 S8500079 Clamp
19 185-00254 HOSE, WATER
19 420109-00291A HOSE,WATER
19 420109-00291 HOSE,WATER
23 S0565661 BOLT
23 S0565666 Bolt
29 195-01584A BRACKET, E/G. MTG
30 195-01585B BRACKET, E/G. MTG
31 S0765061 BOLT
31 S0765066 BOLT
33 2161-9065 Rubber, rear
33 161-00551 Rubber, e/g mounting
34 2161-9066 RUBBER;ENGINE MOUNTING
34 161-00548 Rubber
36 2114-1929 WASHER;BUMP
37 S0771466 BOLT M20X1.5X130
37 S0771566 BOLT
37 S0771561 BOLT
38 121-00066 NUT;LOCK M20X1.5
42 2120-2196D11 BOLT;SET
45 S5010913 WASHER M16
53 S0771761 Bolt
53 S0771766 Bolt
53 S0771666 BOLT
58 420211-00206 PIPE
58 420211-00286A PIPE,WATER
59 420109-00292 HOSE,WATER
59 420109-00292A HOSE,WATER
60 S8500067 CLAMP
61 DS0025018 BOLT
62 2114-1816A WASHER;HARD
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
