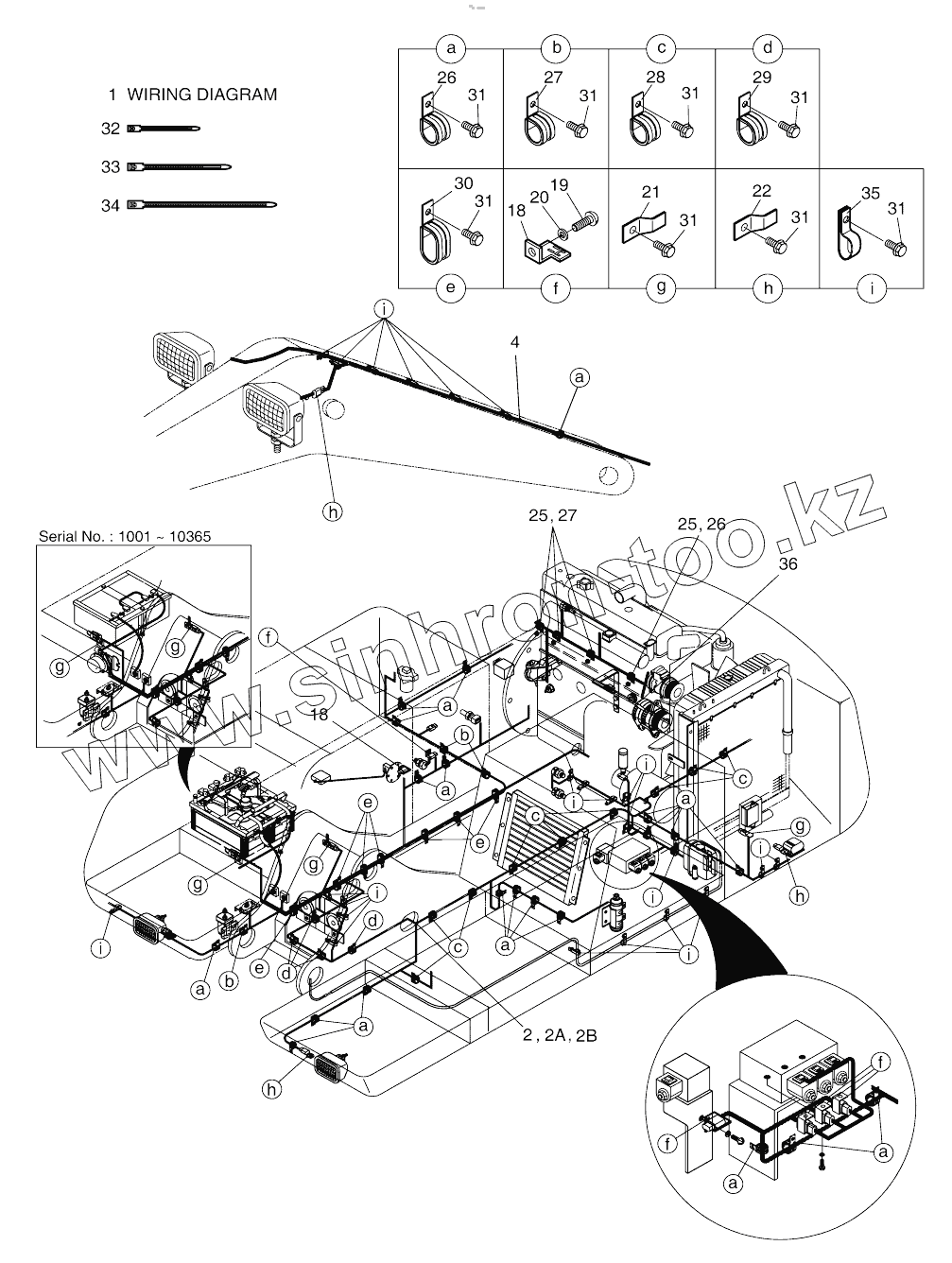

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. ELECTRIC WIRING (3) - RELATED PARTS

Тип техники

Марка

Модель

Схема

500-00131

300619-01027

300619-01027A

1

1

2

2

2

2

2A

2A

2B

4

4

18

18

19

20

21

22

25

25

26

26

26

26

26

26

27

27

28

29

30

31

31

31

31

31

31

31

31

31

31

31

31

31

31

31

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
500-00131	500-00131		ELECTRIC WIRING(1)
300619-01027	300619-01027		ELECTRIC ASSY, (3)
300619-01027A	300619-01027A		ELECTRIC ASSY
1	599-00040		WIRING DIAGRAM
1	599-00040A		WIRING DIAGRAM
2	530-00244A		HARNESS, MAIN
2	530-00244B		HARNESS, MAIN
2	310207-01007		HARNESS,MAIN
2	310207-01007A		HARNESS,MAIN
2A	2548-1027		DIODE ASS'Y 3A
2A	2548-1027		DIODE ASS'Y 3A
2B	548-00003		DIODE ASSY
4	530-00257D2		HARNESS, WORKING LAMP
4	530-00311D2		HARNESS, WORKING LAMP
18	2195-3500		BRACKET;HOUSING
19	S3450953		SCREW M6X1.0X12
20	S5102303		WASHER;SPRING M6
21	2197-1660		BRACKET;HOUSING W15
22	2197-1661		BRACKET;HOUSING W9
25	2121-1305		NUT M8X1.25
26	124-00208D2		CLIP D14/M8
26	124-00208D2		CLIP D14/M8
27	124-00208D3		CLIP D20/M8
28	124-00208D4		CLIP D26/M8
29	124-00208D5		CLIP D32/M8
30	124-00209D1		CLIP 2-D20/M8
31	120-00276		BOLT M8X1.25X12
31	120-00276		BOLT M8X1.25X12
32	2124-1622D1		CLIP;BAND (146L)
33	2124-1622D2		CLIP;BAND (200L)
34	2124-1622D3		CLIP;BAND (280L)
35	2124-1509D1		CLIP D12/M8
36	2124-1353D3		Clip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
