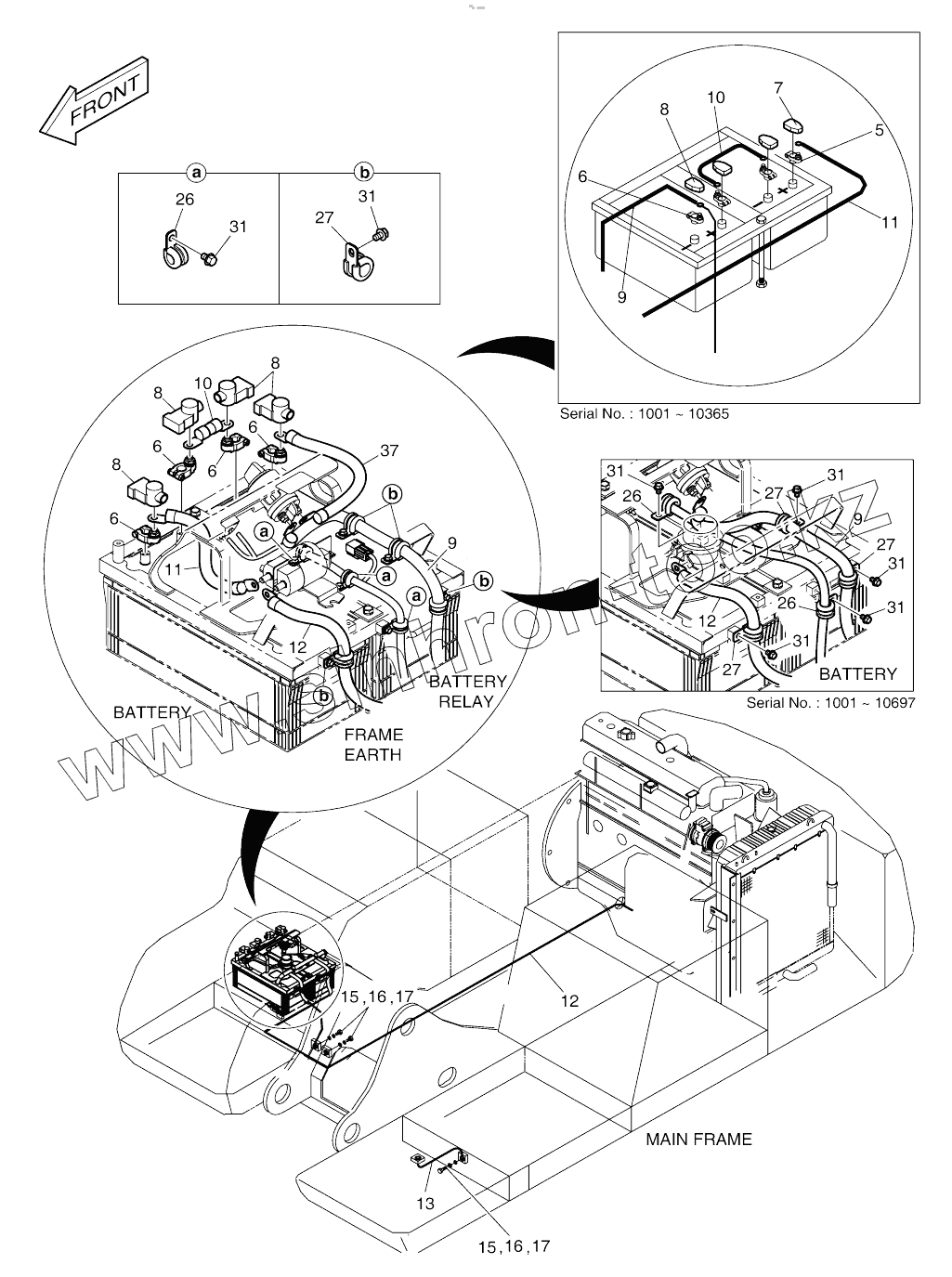

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. ELECTRIC WIRING (1) - BATTERY
5
6
6
6
6
6
7
8
8
8
8
9
9
9
9
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
12
12
12
12
13
15
15
16
16
17
17
26
26
26
26
26
26
26
26
27
27
27
27
27
27
27
27
31
31
31
31
31
31
31
31
31
31
31
31
31
31
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 300619-01027 | 300619-01027 | ELECTRIC ASSY, (3) | |
| 300619-01027A | 300619-01027A | ELECTRIC ASSY | |
| 500-00131 | 500-00131 | ELECTRIC WIRING(1) | |
| 5 | 2550-1014D1 | TERMINAL;BATTERY(+) | |
| 6 | 2550-1014D2 | TERMINAL;BATTERY(-) | |
| 7 | 2160-1212 | CAP;BATTTML (+) | |
| 8 | 2160-1213 | CAP;BATTTML (-) | |
| 9 | 2553-1275D1 | CABLE, BATT-EARTH | |
| 9 | 2553-1275D122 | CABLE,EARTH | |
| 10 | 2553-1275D2 | CABLE, BATT-BATT | |
| 10 | 310203-03207 | CABLE,BAT-BAT | |
| 11 | 2553-1275D50 | CABLE, BATT-BATT RELAY | |
| 11 | 2553-1275D54 | CABLE:BATT -BATTRELAY | |
| 12 | 2553-1275D43 | CABLE, BATT RY-STARTER | |
| 12 | 2553-1275D47 | CABLE, BATT RY-STARTER | |
| 13 | 2553-1275D5 | CABLE;FL PLATE-EARTH 60B-300L | |
| 15 | S0511653 | BOLT M10X1.5X16 | |
| 16 | S5102603 | WASHER;SPRING M10 | |
| 17 | S5010613 | WASHER;PLAIN | |
| 26 | 124-00208D2 | CLIP D14/M8 | |
| 26 | 124-00208D2 | CLIP D14/M8 | |
| 27 | 124-00208D3 | CLIP D20/M8 | |
| 27 | 124-00208D3 | CLIP D20/M8 | |
| 31 | 120-00276 | BOLT M8X1.25X12 | |
| 31 | 120-00276 | BOLT M8X1.25X12 | |
| 37 | 2553-1275D82 | Cable, batt earth |
