Каталог запасных частей к технике: Doosan SOLAR 420LC-V. ELECTRIC PARTS (6) - ENGINE

Тип техники

Марка

Модель

Схема

13

13

13

13

14

14

14

14

15

15

15

15

16

17

17

17

17

18

18

19

19

36

37

41

44

45

46

47

48

49

50

51

52

53

54

55

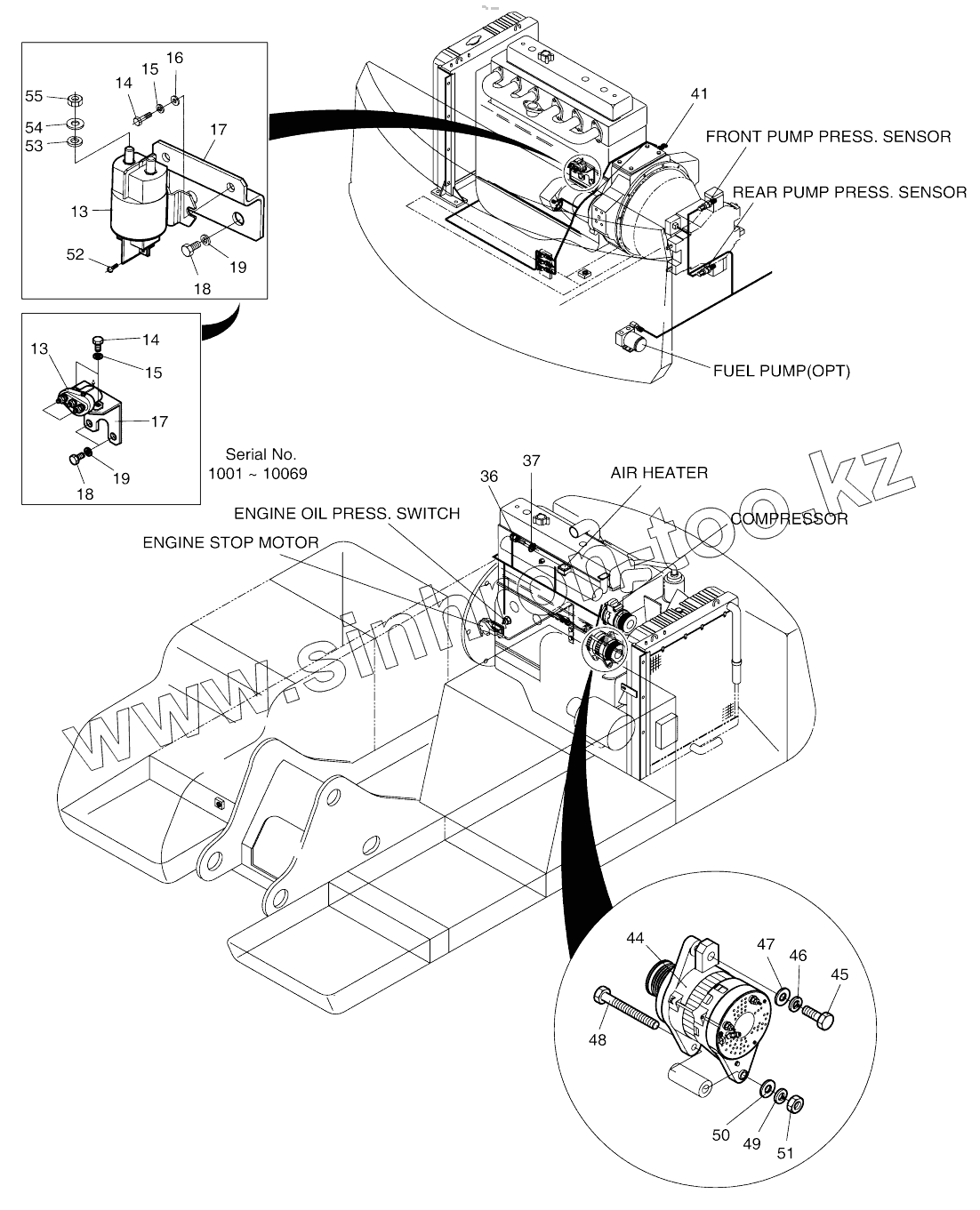

Позиция на иллюстрации	Заводской номер детали		Название детали
300619-01020	300619-01020		ELECTRIC ASSY, CHASSIS
500-00130	500-00130		ELECTRIC PARTS
13	544-00007		RELAY;PREHEAT
13	301202-00067		Relay, pre heater
14	S0504453		BOLT M6X1.0X12
14	S0508666		Bolt
15	S5102303		WASHER;SPRING M6
15	S5102503		WASHER;SPRING
16	S5010513		WASHER;PLAIN M8
17	4197-1954		BRACKET, RELAY
17	110406-01246		BRACKET
18	S0686151		BOLT
19	S5102703		WASHER;SPRING M10
36	2547-9038B		SENSOR;WATER TEMP
37	S8180251		PACKING M16/D22
41	2547-1015		SENSOR;ENGINE SPEED
44	2502-9009		Alternator
45	S0786653		Bolt
46	S5102703		WASHER;SPRING M10
47	2114-1058D54		WASHER
48	S0562653		BOLT M12X1.75X160
49	S5102703		WASHER;SPRING M10
50	S5010713		WASHER;PLAIN
51	S4012733		NUT M12
52	S3450573		Screw
53	S5102503		WASHER;SPRING
54	S5010513		WASHER;PLAIN M8
55	S4012533		NUT M8X1.25

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
