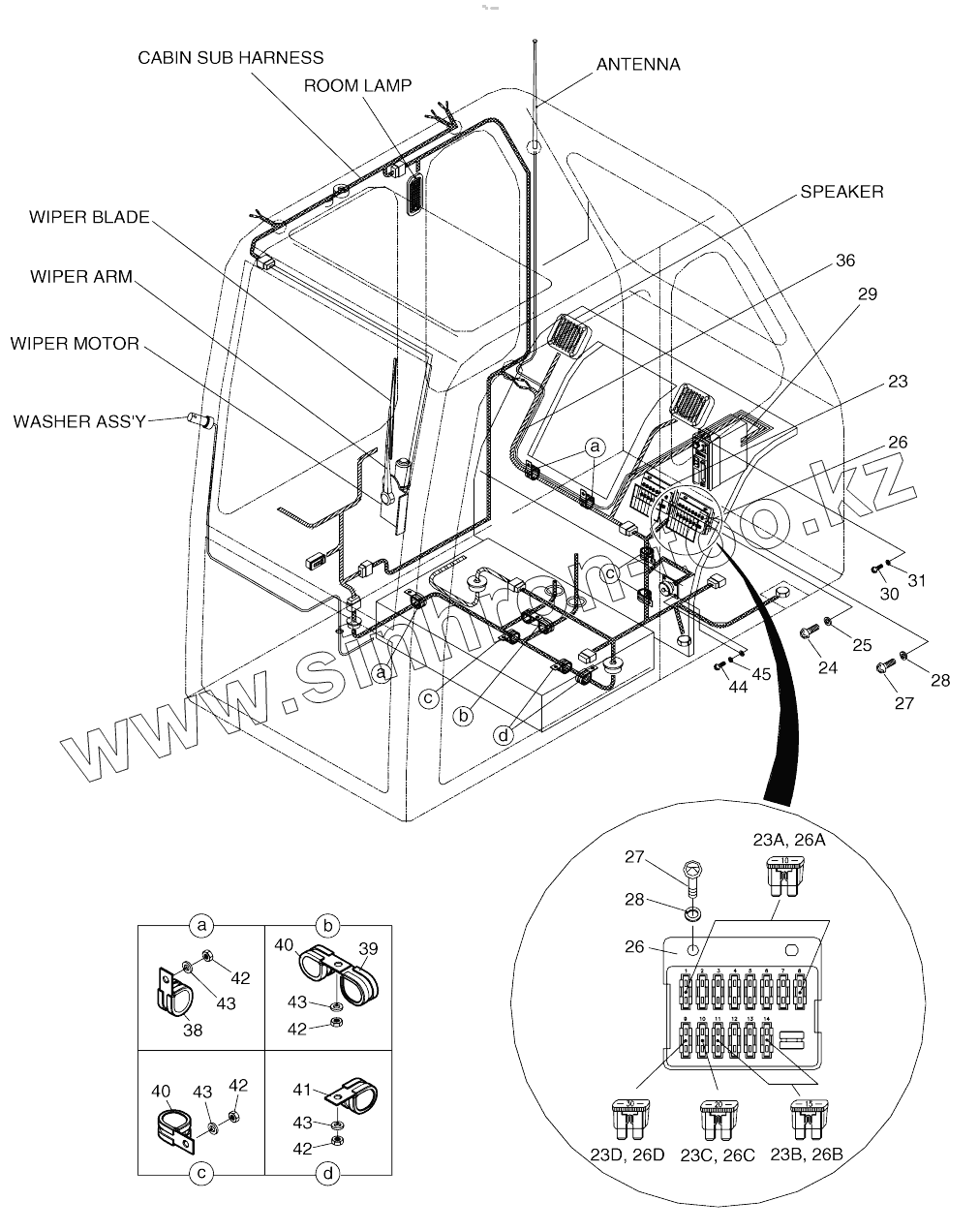

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. ELECTRIC PARTS (4) - CABIN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
23
23A
23B
23C
23D
24
25
26
26
26A
26B
26C
26D
27
27
28
28
29
29
29
29
30
31
36
36
36
38
39
40
40
41
42
42
42
42
43
43
43
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
500-00129B 500-00129B ELECTRIC PARTS
500-00129C 500-00129C ELECTRIC PARTS
500-00129E 500-00129E ELECTRIC PARTS
500-00129G 500-00129G ELECTRIC PARTS
500-00129H 500-00129H ELECTRIC PARTS
500-00129I 500-00129I ELECTRIC PARTS
500-00129J 500-00129J ELECTRIC PARTS
500-00129K 500-00129K ELECTRIC PARTS
500-00129L 500-00129L ELECTRIC PARTS
500-00129M 500-00129M ELECTRIC PARTS
300619-00321 300619-00321 ELECTRIC ASSY
300619-00321A 300619-00321A ELECTRIC ASSY
300619-00321B 300619-00321B ELECTRIC ASSY
300619-00321E 300619-00321E ELECTRIC ASSY
23 2510-1010 BOX ASS'Y;FUSE (2)
23A 2527-1016 FUSE;BLADE 10A
23B 2527-1017 FUSE;BLADE 15A
23C 2527-1018 FUSE;BLADE 20A
23D 2527-1025 FUSE;BLADE 30A
24 S3450983 SCREW M6X1.0X20
25 S5102303 WASHER;SPRING M6
26 2510-1010 BOX ASS'Y;FUSE (2)
26A 2527-1016 FUSE;BLADE 10A
26B 2527-1017 FUSE;BLADE 15A
26C 2527-1018 FUSE;BLADE 20A
26D 2527-1025 FUSE;BLADE 30A
27 S3450983 SCREW M6X1.0X20
28 S5102303 WASHER;SPRING M6
29 541-00014 CAR STEREO 12V
29 541-00014A CAR STEREO 12V
29 K1013232 Stereo, car
29 300637-00002 Player
30 S3450823 SCREW M5X0.8X10
31 S5100203 WASHER;SPRING
36 530-00213 HARNESS;STEREO
36 530-00213A HARNESS;STEREO
36 310207-00996 Harness, stereo
38 124-00208D3 CLIP D20/M8
39 124-00208D4 CLIP D26/M8
40 124-00208D5 CLIP D32/M8
41 124-00208D6 CLIP D38/M8
42 S4012533 NUT M8X1.25
43 S5102503 WASHER;SPRING
44 S3450343 SCREW M3X0.5X10
45 S5100003 WASHER;SPRING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
