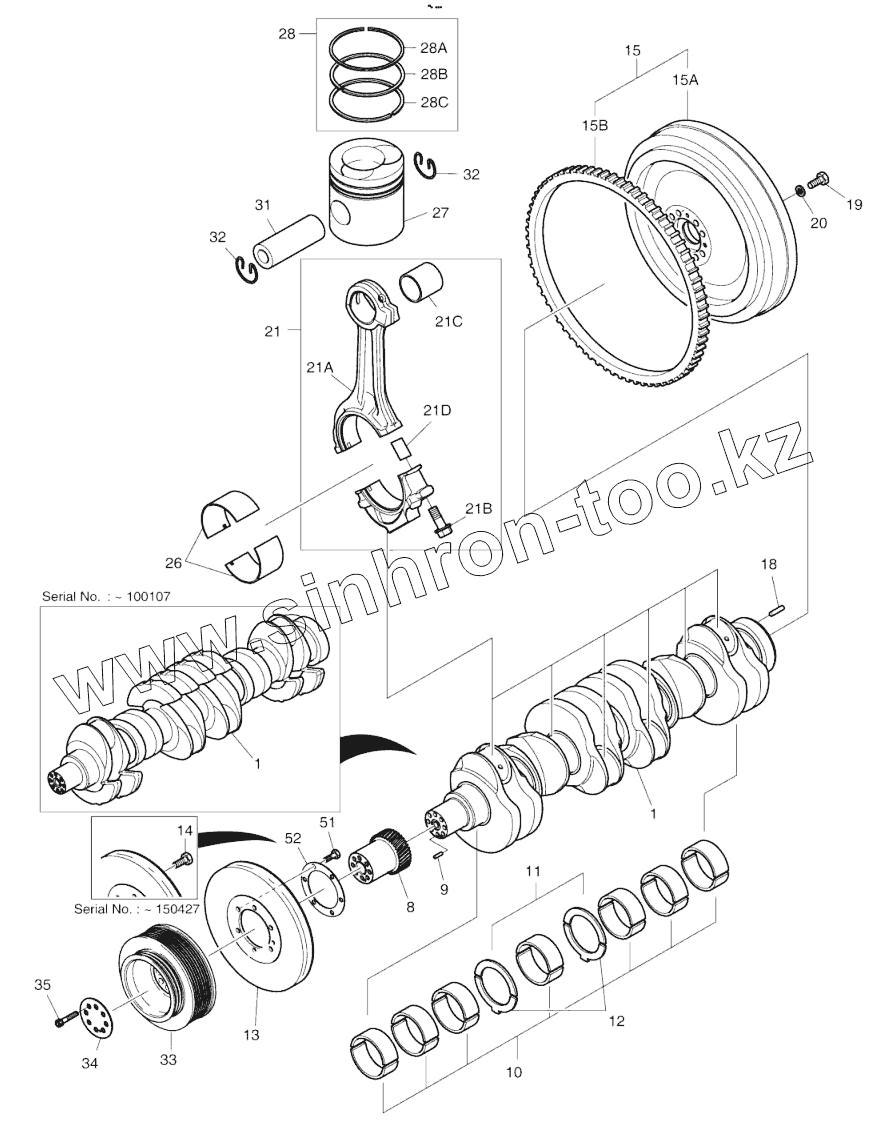

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. DRIVING SYSTEM
1
1
1
1
1
1
8
9
10
10
10
10
11
11
11
12
12
12
13
13
14
14
15
15
15A
15B
15B
18
19
20
21
21
21
21A
21A
21A
21B
21C
21D
26
26
26
27
27
27
27
27
28
28
28A
28B
28B
28C
31
32
32
33
34
35
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 65.02101-0060A | CRANK SHAFT ASSY | |
| 1 | 65.02101-0060B | SHAFT, CRANK | |
| 1 | 150107-00187 | CRANK SHAFT | |
| 8 | 65.02115-0008B | GEAR, CRANK SHAFT | |
| 9 | 06.22022-0912 | PIN, DOWEL | |
| 10 | 65.01110-6055A | METAL, MAIN STD | |
| 10 | 65.01110-6068A | METAL, MAIN 0.25 | |
| 10 | 65.01110-6069A | METAL, MAIN 0.50 | |
| 10 | 65.01110-6070A | METAL, MAIN 0.75 | |
| 11 | 65.01150-0017A | WASHER | |
| 11 | 65.01150-0048A | WASHER | |
| 11 | 65.01150-0049A | WASHER | |
| 12 | 65.01150-0018B | WASHER | |
| 12 | 65.01150-0052B | WASHER | |
| 12 | 65.01150-0053B | WASHER | |
| 13 | 65.02201-7032 | Damper | |
| 13 | 65.02201-7033 | Damper | |
| 14 | 06.01914-3215 | Bolt | |
| 14 | 65.90020-0062B | Bolt | |
| 15 | 65.02301-5121 | FLYWHEEL | |
| 15 | 150111-00031 | FLYWHEEL ASSY | |
| 15A | 65.02301-0266 | FLYWHEEL | |
| 15B | 65.02310-0011A | GEAR, STARTER RING | |
| 15B | 65.02310-0014 | GEAR,RING | |
| 18 | 06.22022-1010 | PIN,DOWEL | |
| 19 | 65.90001-0084 | BOLT | |
| 20 | 06.16731-2110 | Washer | |
| 21 | 65.02401-6012E | CONNECTING ROD ASSY | |
| 21 | 65.02401-6012F | CONNECTING ROD ASSY | |
| 21 | 65.02401-6012G | CONNECTING ROD ASSY | |
| 21A | 65.02401-0045E | ROD, CONNECTING | |
| 21A | 65.02401-0045F | ROD, CONNECTING | |
| 21A | 65.02401-0045G | ROD, CONNECTING | |
| 21B | 65.90020-0010E | BOLT, CON-ROD | |
| 21C | 65.02405-1006 | BUSH, CON-ROD | |
| 21D | 65.91301-0010 | PIN, DOWEL | |
| 26 | 65.02410-6106 | METAL, CONNECTING ROD | |
| 26 | 65.02410-6107 | METAL, CONNECTING ROD | |
| 26 | 65.02410-6108 | METAL, CONNECTING ROD | |
| 27 | 65.02501-0222 | PISTON | |
| 27 | 65.02501-0222A | PISTON | |
| 27 | 65.02501-0222B | PISTON | |
| 27 | 130602-00313 | PISTON | |
| 27 | 130602-01010 | PISTON | |
| 28 | 65.02503-8237 | PISTON RING KIT | |
| 28 | 65.02503-8238 | PISTON RING KIT | |
| 28A | RING | Ring, top | |
| 28B | RING | Ring, top | |
| 28B | RING | Ring, top | |
| 28C | RING | Ring, top | |
| 31 | 65.02502-0013 | PIN, PISTON | |
| 32 | 06.29020-0127 | RING | |
| 33 | 65.02601-0192 | PULLEY, V-BELT | |
| 34 | 65.90701-0088 | WASHER | |
| 35 | 06.02106-0622 | BOLT, SOCKET HEAD | |
| 51 | 120121-00071 | BOLT,COLLARD HEX | |
| 52 | 120808-00786 | WASHER,SPACER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
