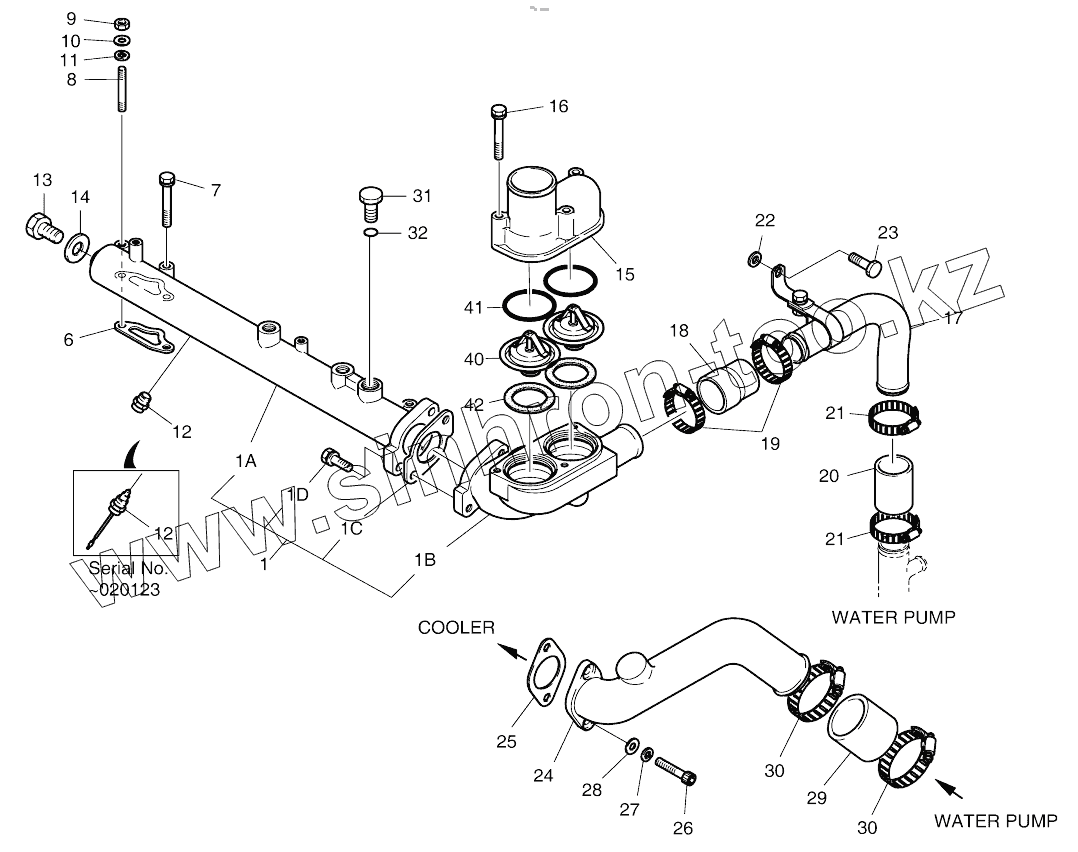

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. COOLING WATER PIPE

Тип техники

Марка

Модель

Схема

1

1

1

1A

1A

1A

1B

1C

1C

1D

6

6

7

8

9

10

11

12

12

12

12

12

12

13

14

15

16

17

18

19

20

21

21

22

23

24

25

25

26

27

28

29

30

30

31

32

40

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	65.06301-6054A		COOLING WATER PIPE ASSY
1	65.06301-6084		COOLING WATER PIPE ASSY
1	65.06301-6084B		COOLING WATER PIPE ASSY
1A	65.06301-0671A		PIPE, COOLING WATER
1A	65.06301-0240		PIPE, COOLING WATER
1A	65.06301-0240A		PIPE, COOLING WATER
1B	65.06404-0021B		HOUSING, THERMOSTAT
1C	65.06903-0021		GASKET
1C	65.06903-0021A		GASKET
1D	06.01923-3218		BOLT ASSY M10X35
6	65.06903-0018		GASKET, COOLING WATER PIPE
6	65.06903-0028		GASKET, COOLING WATER PIPE
7	06.01923-3124		Bolt
8	65.90201-0064		BOLT
9	06.11063-8214		Nut
10	06.16731-2107		Washer
11	06.15010-2311		Washer
12	65.27435-6003		SWITCH, WATER TEMP
12	65.90320-0019		PLUG;SCREW
13	06.08092-2405		Screw
14	06.56190-0709		Ring
15	65.06405-0018A		PIPE, WATER OUTLET
16	06.01923-3124		Bolt
17	65.06301-6037B		PIPE, BY-PASS
18	65.96301-0204B		HOSE, RUBBER
19	06.67020-0108		CLAMP, HOSE
20	04.27405-1506		HOSE, RUBBER
21	06.67020-0108		CLAMP, HOSE
22	65.90710-0019		WASHER
23	06.01923-3218		BOLT ASSY M10X35
24	65.06301-0675		PIPE
25	65.06903-0020		GASKET
25	65.06903-0020A		GASKET
26	06.02090-0513		BOLT, SOCKET
27	06.16731-2108		Washer
28	06.15010-2312		Washer
29	65.96301-0205A		HOSE, RUBBER
30	06.67020-0109		CLAMP;HOSE
31	65.90310-0149A		Screw
32	06.56190-0728		Ring
40	51.06402-0062		Element
40	65.06402-0006		Thermostat
41	06.56342-1208		O-ring
42	65.06901A0069		Gasket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
