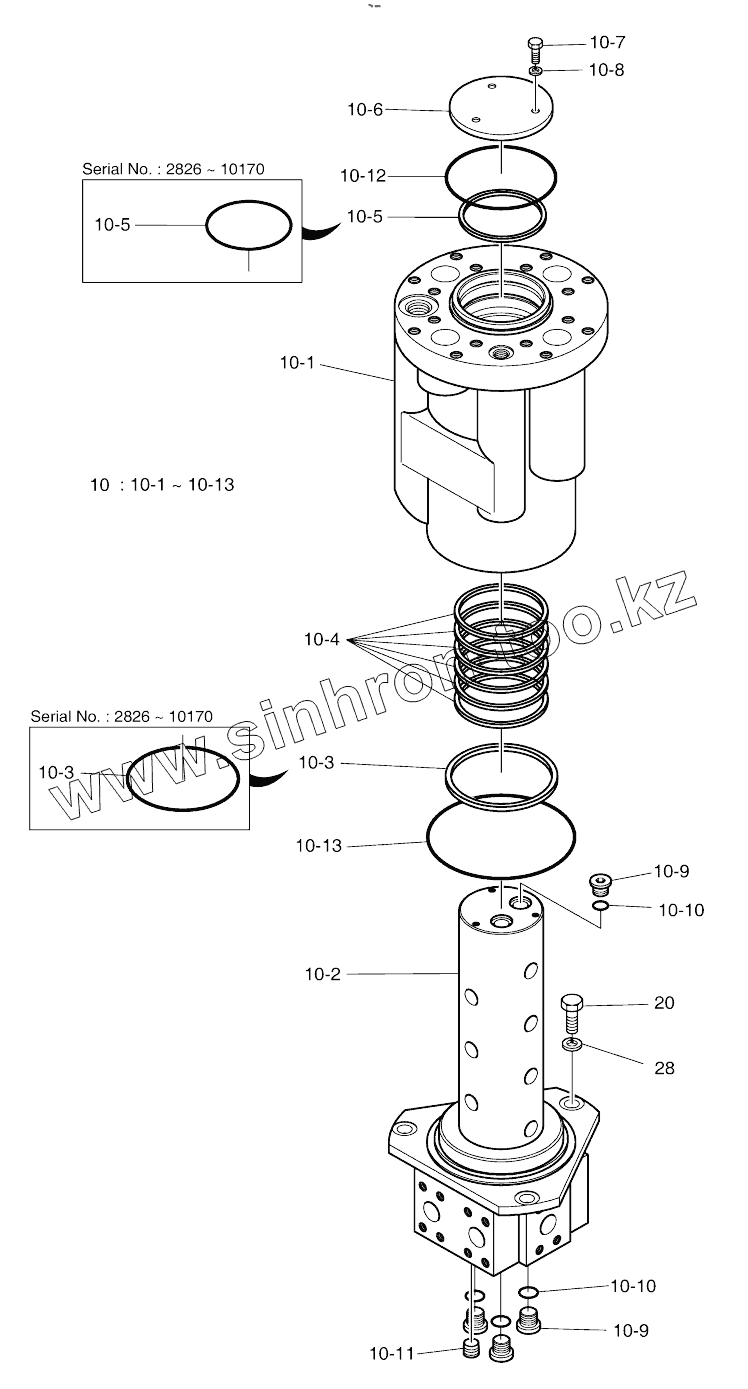

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. CENTER JOINT (2286 - 10621)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10-1
10-1
10-2
10-3
10-3
10-3
10-3
10-3
10-3
10-4
10-5
10-5
10-5
10-5
10-6
10-7
10-8
10-9
10-9
10-10
10-10
10-11
10-12
10-13
20
28
401107-00809
401107-00809A
Позиция на иллюстрации Заводской номер детали Название детали
650105-00032 650105-00032 UNDERCARRIAGE ASSY
10 400826-00010 JOINT,CENTER
10 400826-00010A JOINT,CENTER
10-1 160601-00349 BODY
10-1 160601-00349A BODY
10-2 130713-00783 SPINDLE
10-3 S8001101 O-RING
10-3 401107-01087 SEAL, ROTARY
10-4 SEAL,SLIPPER Seal,slipper
10-5 1.180-00169 RING,O
10-5 401107-01088 SEAL, ROTARY
10-6 1.430-00038 COVER
10-7 S0508661 BOLT
10-8 S5100503 WASHER
10-9 PLUG Plug
10-10 2180-1026D8 O-RING
10-11 2181-1116D3 PLUG;HEX. SOCKET
10-12 S8011101 O-ring
10-13 S8011501 O-RING
20 S0521261 BOLT
28 S5102901 WASHER;SPRING
401107-00809 401107-00809 SEAL KIT,CENTER JOINT
401107-00809A 401107-00809A SEAL KIT,CENTER JOINT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
