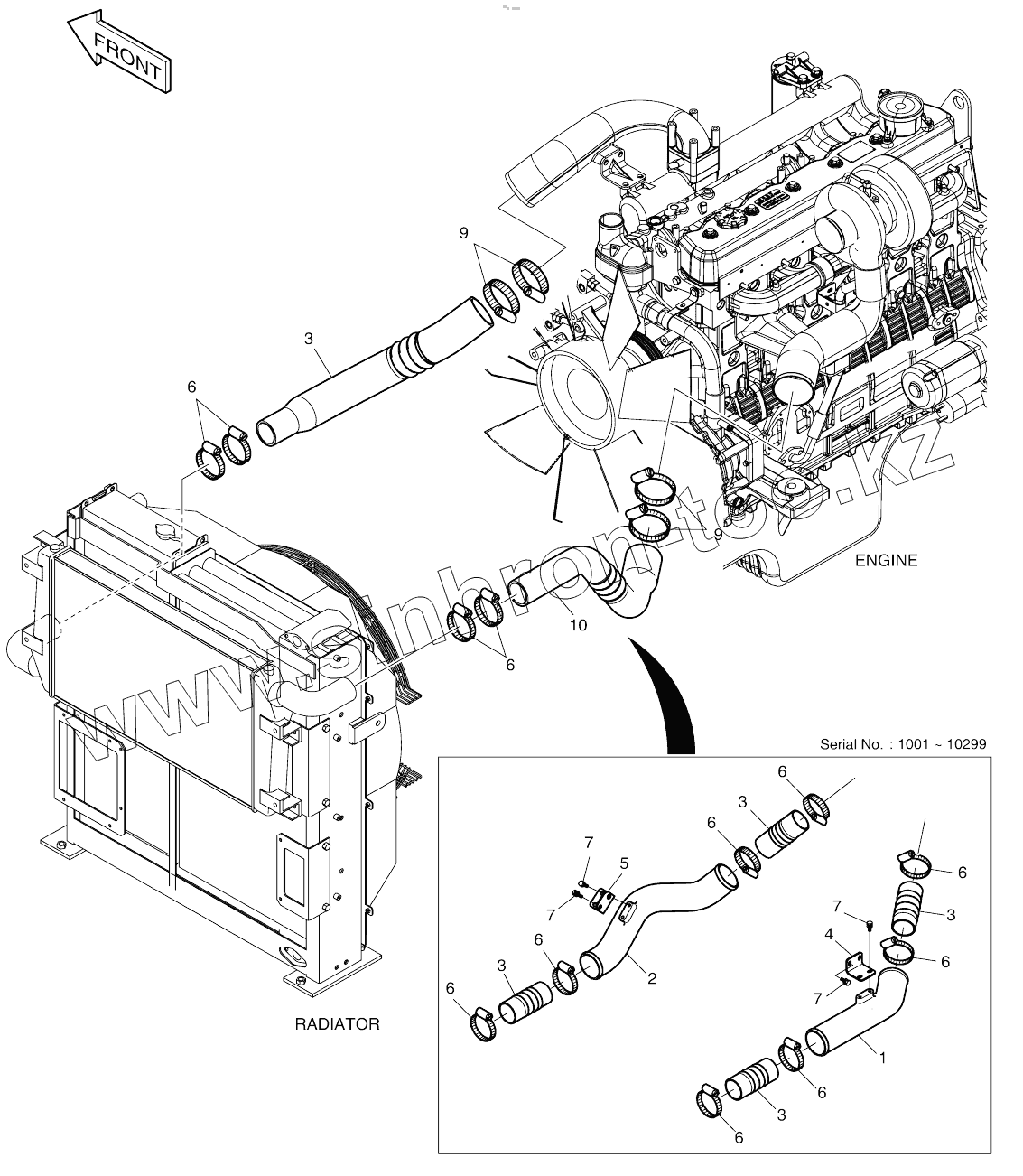

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. CAC PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
9
10
Позиция на иллюстрации Заводской номер детали Название детали
201-00092 201-00092 CAC PIPING ASSY
420212-06196 420212-06196 PIPING,CAC
1 140-00892 PIPE, AIR
2 140-00893A PIPE
3 185-00263 HOSE, CAC
3 420101-00490 HOSE,AIR
4 195-01620 BRACKET
5 195-01621B BRACKET
6 124-00137 CLAMP, HOSE
6 S8500130 CLAMP, HOSE
7 2120-2196D2 BOLT;SET M10X1.5X25
9 S8500105 CLAMP
10 420101-00491 HOSE,AIR
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
