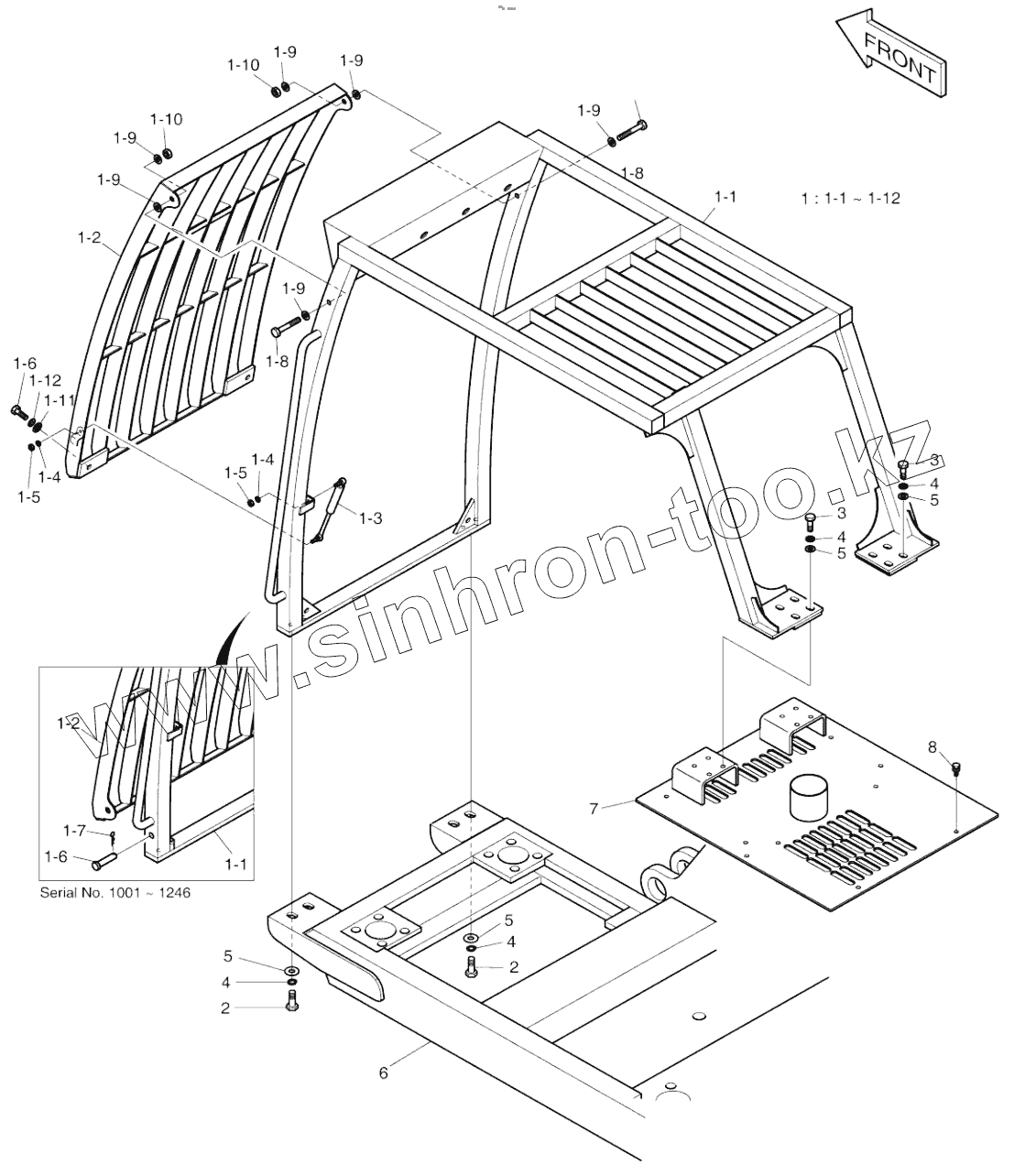

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. CABIN GUARD - HEAVY DUTY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1-1
1-1
1-1
1-1
1-2
1-2
1-2
1-2
1-3
1-4
1-4
1-5
1-5
1-6
1-6
1-6
1-6
1-7
1-8
1-8
1-8
1-8
1-8
1-8
1-9
1-9
1-9
1-9
1-9
1-9
1-10
1-10
1-11
1-12
2
2
3
3
4
4
4
4
5
5
5
5
6
7
8
Позиция на иллюстрации Заводской номер детали Название детали
K1001993 K1001993 CABIN GUARD ASSY
1 K1003456 GUARD ASS`Y
1 K1003456A GUARD ASS`Y
1-1 K1003455 GUARD, CABIN
1-1 K1003455A GUARD, CABIN
1-2 K1003454 GUARD, WINDOW
1-2 K1003454A GUARD, WINDOW
1-3 K1003334 CYLINDER, GAS
1-4 S5102503 WASHER;SPRING
1-5 S4012533 NUT M8X1.25
1-6 K1003453 PIN
1-6 S0515353 BOLT M12X1.75X35
1-7 2123-1441D7 PIN
1-8 S3102271 BOLT, REAMER
1-8 S3102281 BOLT, REAMER
1-9 S5010913 WASHER M16
1-10 S4012933 NUT
1-11 2114-1058D72 Washer
1-12 S5100703 Washer, spring
2 S0521466 BOLT M16X2.0X40
3 S0521666 BOLT M16X2.0X50
4 S5102903 WASHER;SPRING
5 2114-1058D39 WASHER
6 K1001994 FRAME, BED
7 621-02317 COVER
8 2120-2196D7 BOLT;SET M12X1.75X30
