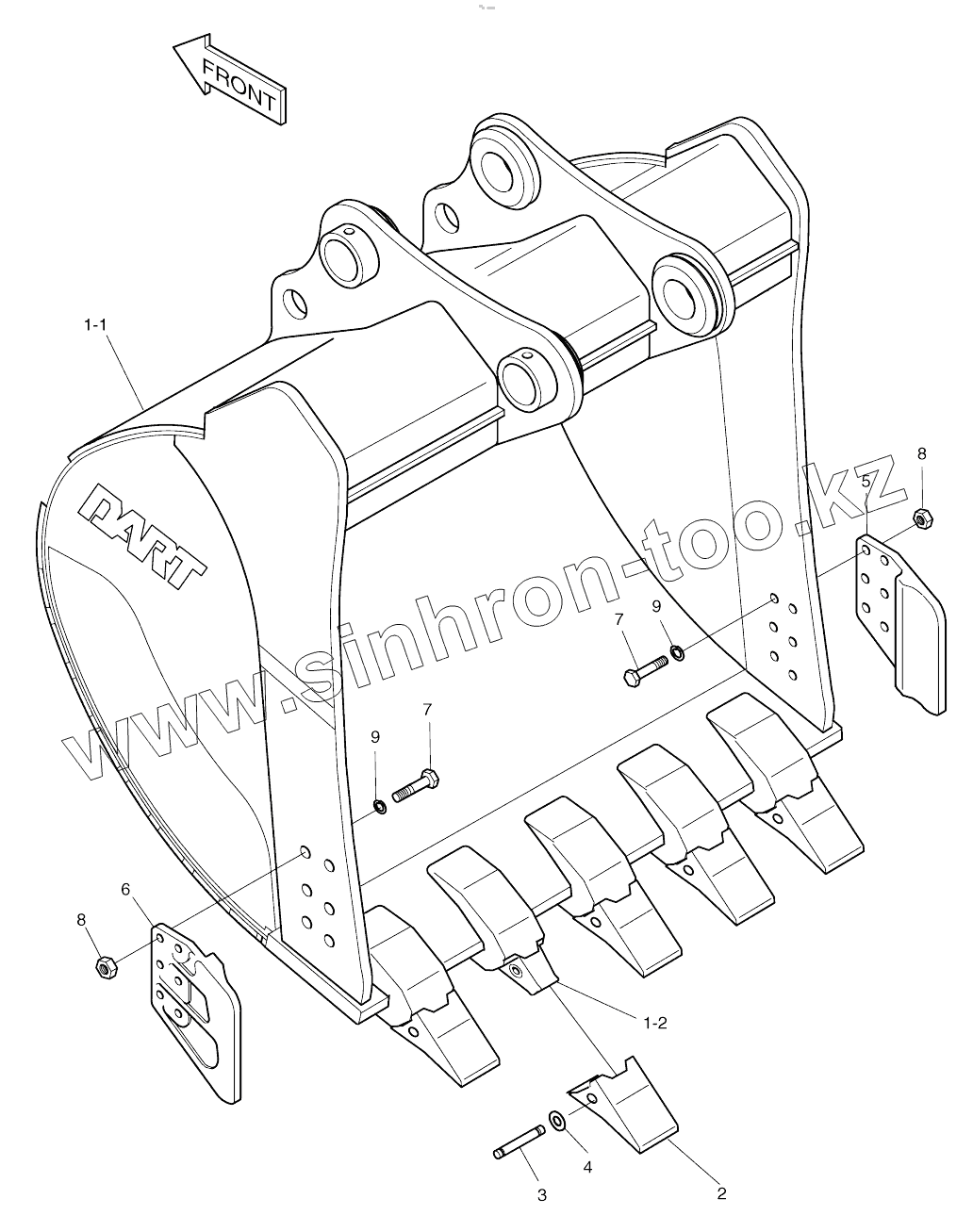

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. BUCKET - 2.31M3 (66") - SIDE PIN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
704-00145
1-1
1-2
2
3
4
5
6
7
7
8
8
9
9
Позиция на иллюстрации Заводской номер детали Название детали
704-00145 704-00145 BUCKET ASSY
1 704-00146 BUCKET SUB ASSY
1-1 BUCKET,WELD Bucket, weld
1-2 2713-1273 ADAPTER, TOOTH
2 713-00028 POINT, TOOTH
3 2705-1034 PIN,LOCKING
4 2114-1931 WASHER,LOCKING
5 2713-1240 CUTTER, SIDE
6 2713-1241 CUTTER, SIDE
7 S0575061 BOLT
8 S4013333 NUT M24
9 2114-1831 WASHER;HARDEN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
