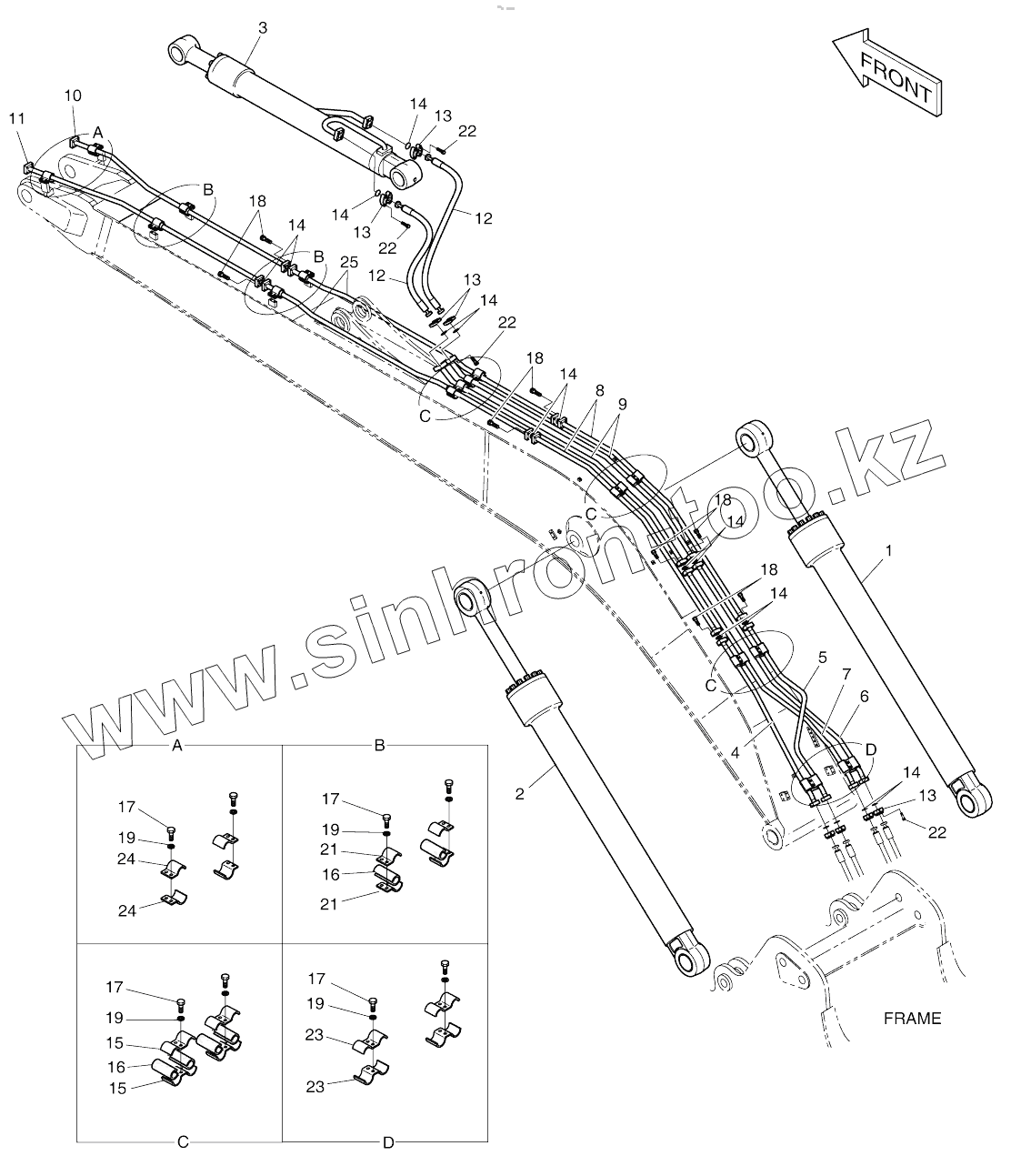

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. BOOM PIPING - 9.0m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1000616
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
14
14
14
14
14
14
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
21
21
22
22
22
22
23
23
24
24
25
Позиция на иллюстрации Заводской номер детали Название детали
K1000616 K1000616 BOOM PIPING
1 2440-9295B CYLINDER, BOOM
1 2440-9295C CYLINDER, BOOM
2 2440-9296B CYLINDER, BOOM
2 2440-9296C CYLINDER, BOOM
3 440-00292 CYLINDER, ARM
3 440-00292A CYLINDER, ARM
4 140-00950A PIPE
5 140-00951A PIPE
6 K1000617 PIPE
7 K1000618 PIPE
8 K1000619 PIPE
9 K1000620 PIPE
10 140-00956 PIPE
11 140-00957 PIPE
12 2184-1081D141 HOSE
13 2181-9086 Flange
14 2180-1026D23 O-ring
15 124-00205A CLAMP, PIPE
16 161-00280 RUBBER
17 S0562766 BOLT
18 S2218766 BOLT
19 S5102803 Washer
21 124-00219 CLAMP, PIPE
22 S2218666 Bolt
23 124-00315 CLAMP, PIPE
24 124-00291 CLAMP, PIPE
25 K1000621 PIPE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
