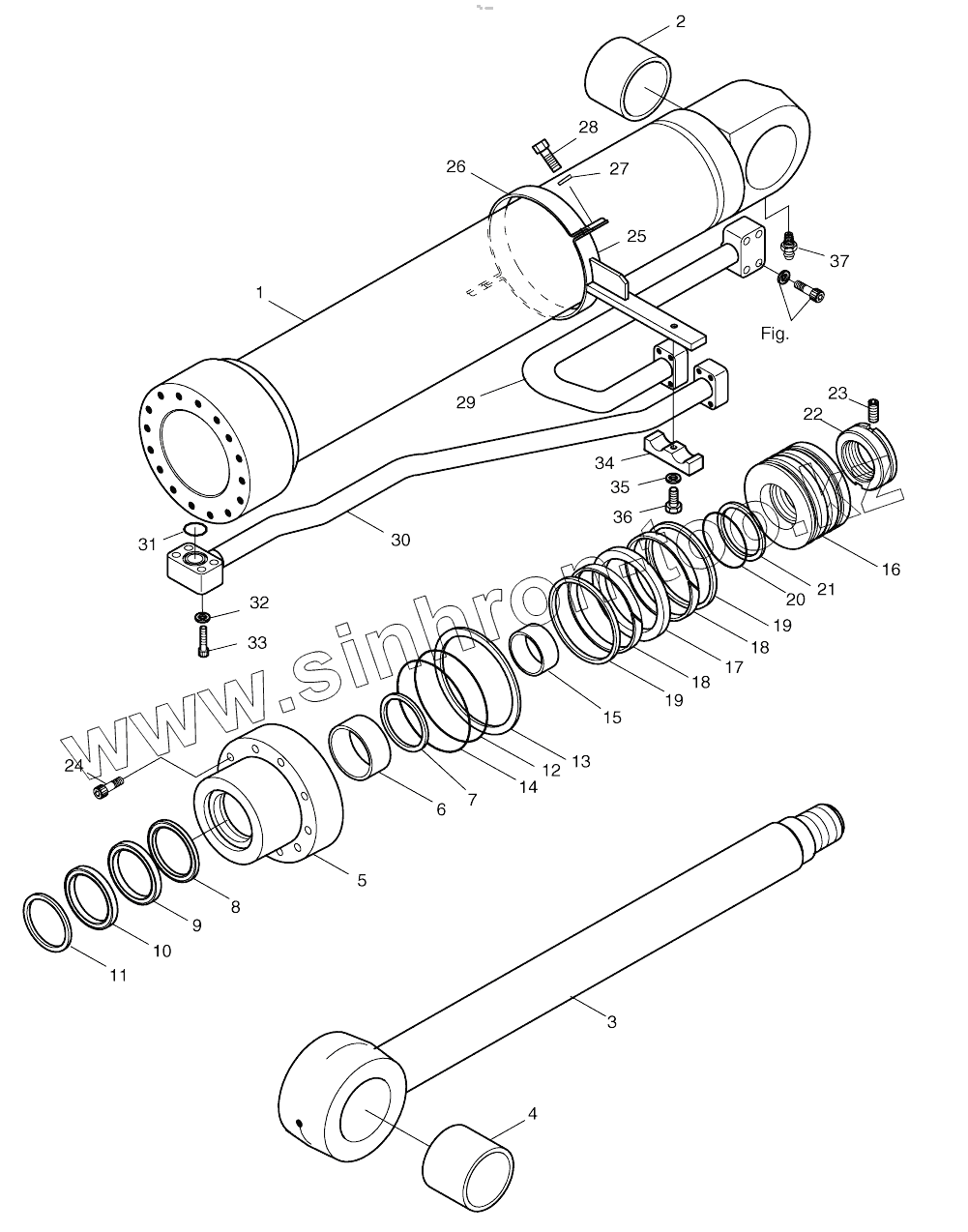

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. BOOM CYLINDER (R.H) - LOCK VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2440-9295KT
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
440-00056A 440-00056A BOOM CYLINDER(R.H)-LOCK VALVE
2440-9295KT 2440-9295KT SEAL KIT, BOOM CYL.
440-00056 440-00056 BOOM CYLINDER(R.H)-LOCK VALVE
1 53B446-2 TUBE ASSY
2 00B102-1 BUSH
3 53B450-5 ROD ASS`Y
3 53B450-3 ROD ASS`Y
4 00B104-1 BUSH
5 53B520-2 COVER, ROD
6 E8412227 Bush, du
7 00M574-0 Ring, retaining
8 E5500350 Seal, buffer
9 E5303590 Packing, u
10 E6020350 Wiper, dust
11 00M799-0 Ring, retaining
12 E6311821 O-RING
13 53A433-1 RING, BACK UP
14 E6490062 O-RING
15 00C314-0 RING, CUSHION
16 53B518-0 PISTON
17 E5130370 SEAL, SLIPPER
18 00Z112-0 RING, WEAR
19 00R729-0 RING, SLYD
20 E6311481 O-RING
21 53A429-0 RING, BACK UP
22 53U423-0 NUT, PISTON
22 81A537-0 NUT, PISTON
23 E1330544 SCREW
24 E0502439 BOLT, HEX SOCKET
25 53B454-1 PIPE BAND ASSY
26 53A436-0 BAND, PIPE
27 E3110102 WASHER;SPRING
28 E0020683 BOLT;HEX.
29 140-00093 PIPE ASSY-H
30 53B459-1 PIPE ASSY-R
31 E6300761 O-ring
32 E3110112 WASHER;SPRING
33 E0501546 Bolt, socket
34 00C260-0 CLAMP, PIPE
35 E3110112 WASHER;SPRING
36 E0021023 Bolt, hex
37 E8841022 NIPPLE;GREASE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
