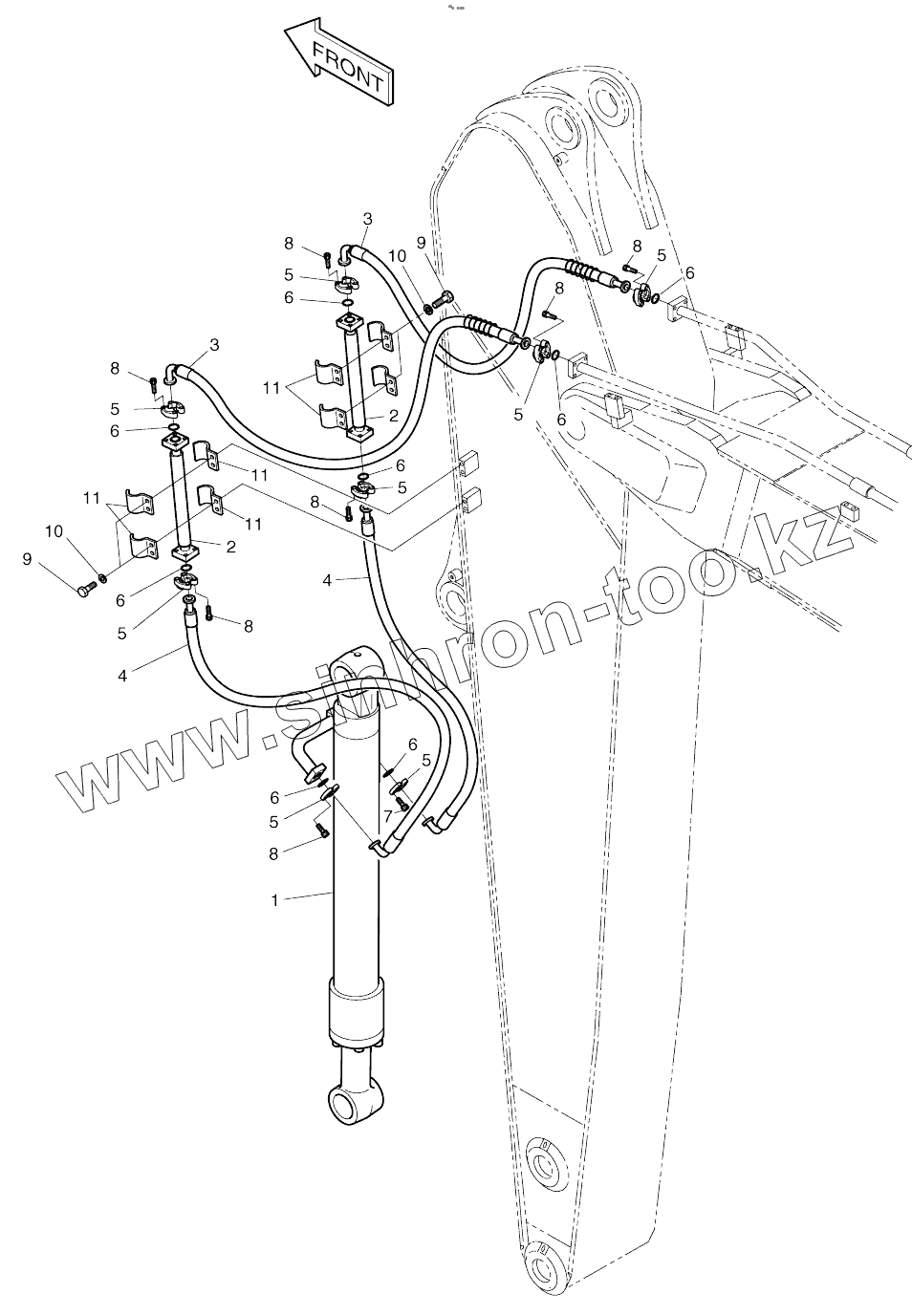

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. ARM PIPING - ARM 5.0M

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
3
3
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
8
8
8
8
8
8
8
9
9
10
10
11
11
11
11
Позиция на иллюстрации Заводской номер детали Название детали
K1000622 K1000622 ARM PIPING
1 2440-9294G CYLINDER, BUCKET
1 2440-9294H CYLINDER, BUCKET
1 400310-00355 CYLINDER,BUCKET
2 K1000623 PIPE
3 DS2040381 HOSE
4 DS2040382 HOSE
5 2181-9086 Flange
6 2180-1026D23 O-ring
7 S2218566 Bolt
8 S2218666 Bolt
9 S0562766 BOLT
10 S5102803 Washer
11 124-00291 CLAMP, PIPE
