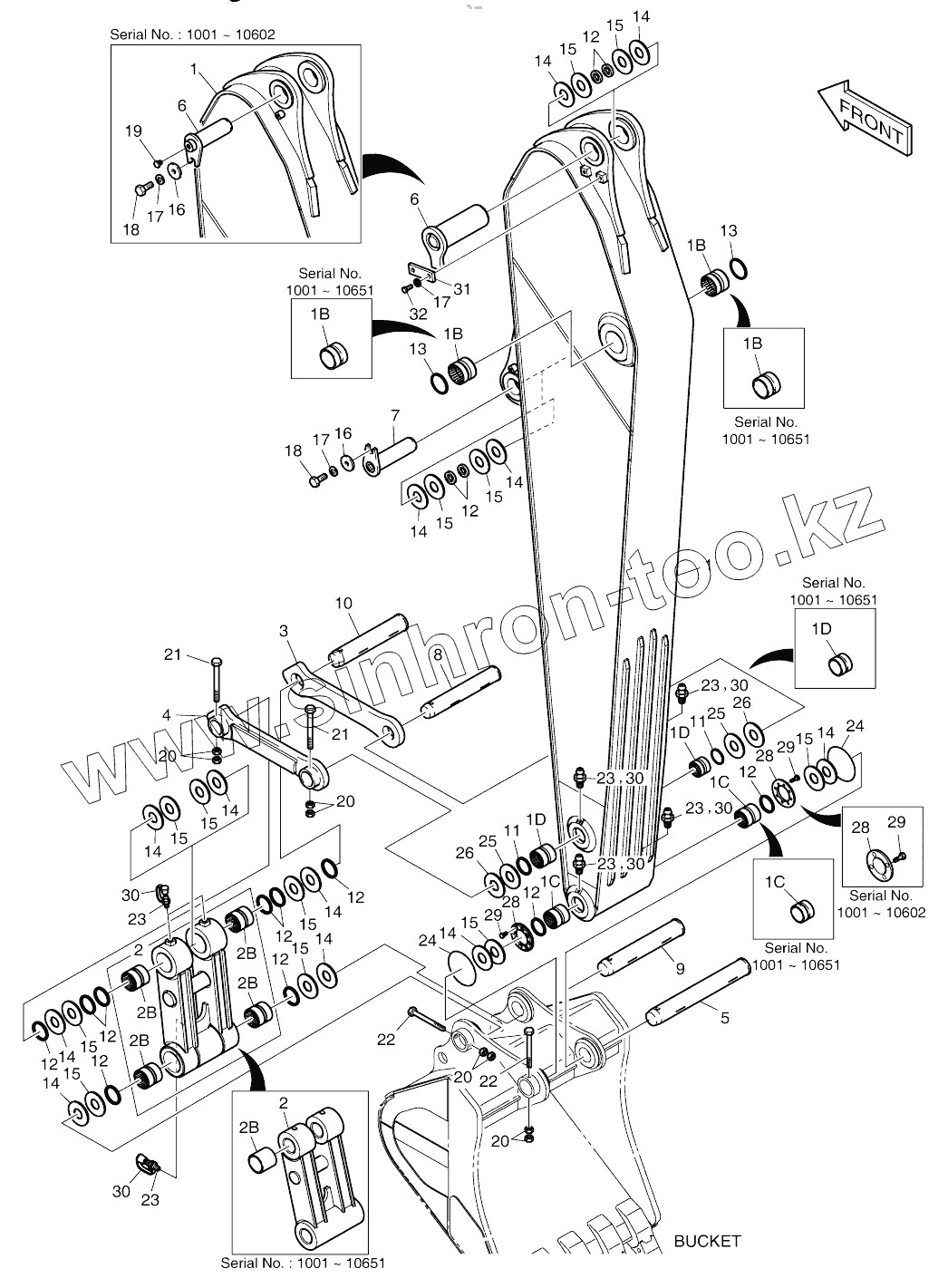

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. ARM - 3.25M - HEAVY DUTY
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1B
1C
1C
1C
1C
1C
1C
1C
1C
1D
1D
1D
1D
1D
1D
2
2
2
2
2B
2B
2B
2B
2B
2B
2B
2B
2B
2B
2B
2B
3
4
5
5
6
6
6
6
6
6
6
6
6
7
7
7
8
8
9
9
10
10
11
11
12
12
12
12
12
12
12
12
12
12
13
13
14
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
19
20
20
20
20
21
21
22
22
23
23
23
23
23
23
24
24
25
25
26
26
28
28
28
28
28
28
28
28
29
29
29
29
29
29
30
30
30
30
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1000431 | K1000431 | ARM ASSY | |
| 230201-00435 | 230201-00435 | ARM ASSY | |
| 230201-00435A | 230201-00435A | ARM ASSY | |
| 230201-00435B | 230201-00435B | ARM ASSY | |
| 230201-00435C | 230201-00435C | ARM ASSY | |
| 230201-00435E | 230201-00435E | ARM ASSY | |
| 1 | K1000432 | ARM | |
| 1 | 230204-00193 | ARM | |
| 1 | 230204-00193A | ARM,MACHINE | |
| 1 | 230204-00193B | ARM,MACHINE | |
| 1 | 230204-00193C | ARM,MACHINE | |
| 1B | 110-00182 | BUSHING | |
| 1B | K1000746 | BUSH | |
| 1B | 131004-00121 | BUSHING | |
| 1C | 2110-1378A | BUSHING | |
| 1C | 131004-00007B | BUSHING,CARBURIZING | |
| 1D | 110-00204 | BUSHING | |
| 1D | 131004-00018B | BUSHING,CARBURIZING | |
| 2 | K1000442 | PUSH LINK ASSY | |
| 2 | 101541-00044 | LINK ASSY,PUSH, HD | |
| 2B | 2110-1375 | BUSHING | |
| 2B | 131004-00019B | BUSHING,CARBURIZING | |
| 3 | K1000444 | LINK, GUIDE | |
| 4 | K1000445 | LINK, GUIDE | |
| 5 | K1000446 | PIN | |
| 5 | 120501-01102 | PIN, ARM TO BUCKET | |
| 6 | K1000447 | PIN | |
| 6 | 120501-01293 | PIN, ARM CYL. HEAD | |
| 6 | 120501-00149A | PIN, ARM CYL ROD | |
| 7 | K1000545 | PIN | |
| 7 | 120501-01103 | PIN, BUCKET CYL. HEAD | |
| 7 | 120501-02569 | PIN, BUCKET CYL HEAD | |
| 8 | 2123-2380A | PIN | |
| 8 | 120501-01104 | PIN, ARM TO GUIDE LINK | |
| 9 | 2123-2381A | PIN | |
| 9 | 120501-01105 | PIN | |
| 10 | 2123-2382A | PIN | |
| 10 | 120501-01106 | PIN, BUCKET CYL. ROD | |
| 11 | 2180-1106BD14 | SEAL;DUST | |
| 12 | 2180-1106BD15 | SEAL, DUST | |
| 13 | 2180-1106BD18 | SEAL, DUST | |
| 14 | 2114-1059D73 | Shim | |
| 15 | 2114-1059D72 | Shim | |
| 16 | 2116-1060D5 | STOPPER | |
| 16 | 2116-1060D5 | STOPPER | |
| 17 | S5102903 | WASHER;SPRING | |
| 17 | S5102903 | WASHER;SPRING | |
| 17 | 2114-1816A | WASHER;HARD | |
| 18 | S0521366 | BOLT M16X2.0X35 | |
| 18 | S0521366 | BOLT M16X2.0X35 | |
| 19 | 2181-1116D1 | Plug | |
| 20 | S4013133 | Nut | |
| 21 | S0571966 | BOLT | |
| 22 | S0572066 | BOLT | |
| 23 | S6710041 | NIPPLE;GREASE | |
| 24 | 180-00077D8 | O-RING | |
| 25 | 2114-1058D41 | SHIM | |
| 26 | 2114-1058D40 | SHIM | |
| 28 | 114-00436A | SPACER | |
| 28 | 110951-01030 | SPACER | |
| 29 | 120-00223 | BOLT | |
| 29 | 120-00223 | BOLT | |
| 30 | 160-00020 | CAP;GREASE NIPPLE | |
| 31 | 250107-00263 | PLATE,FRONT | |
| 32 | S0521466 | BOLT M16X2.0X40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
