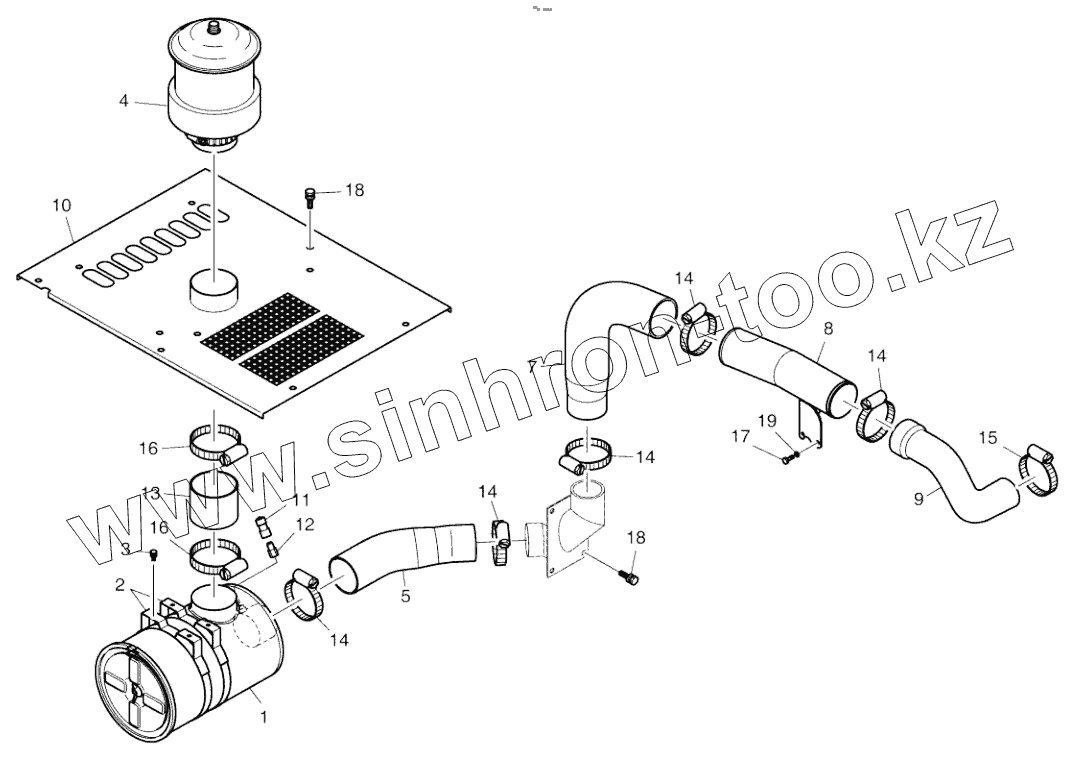

Каталог запасных частей к технике: Doosan SOLAR 420LC-V. AIR CLEANER ASSY

Тип техники

Марка

Модель

Схема

204-00039

1

2

3

4

5

7

8

9

10

10

10

10

11

12

13

14

14

14

14

14

15

16

16

17

18

18

19

19

Позиция на иллюстрации	Заводской номер детали		Название детали
204-00039	204-00039		AIR CLEANER ASSY
1	2204-2012A		Air cleaner
2	2124-1552A		Band, air cleaner
3	2120-2196D2		BOLT;SET M10X1.5X25
4	204-00026		PRE CLEANER
5	185-00270		HOSE, AIR
7	185-00271		HOSE, AIR
8	193-00643B		PIPE, AIR
9	185-00249		HOSE, AIR
10	621-02078B		COVER
10	621-02078C		COVER
10	621-02078A		COVER
10	621-02078		COVER
11	170-00004		INDICATOR
12	2181-2690		Adapter, filter
13	185-00305		HOSE, AIR
14	S8510143		Clamp
15	S8510118		CLAMP;HOSE
16	S8510168		Clamp
17	S0511853		BOLT M10X1.5X20
18	2120-2196D7		BOLT;SET M12X1.75X30
18	2120-2196D7		BOLT;SET M12X1.75X30
19	S5102603		WASHER;SPRING M10

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
