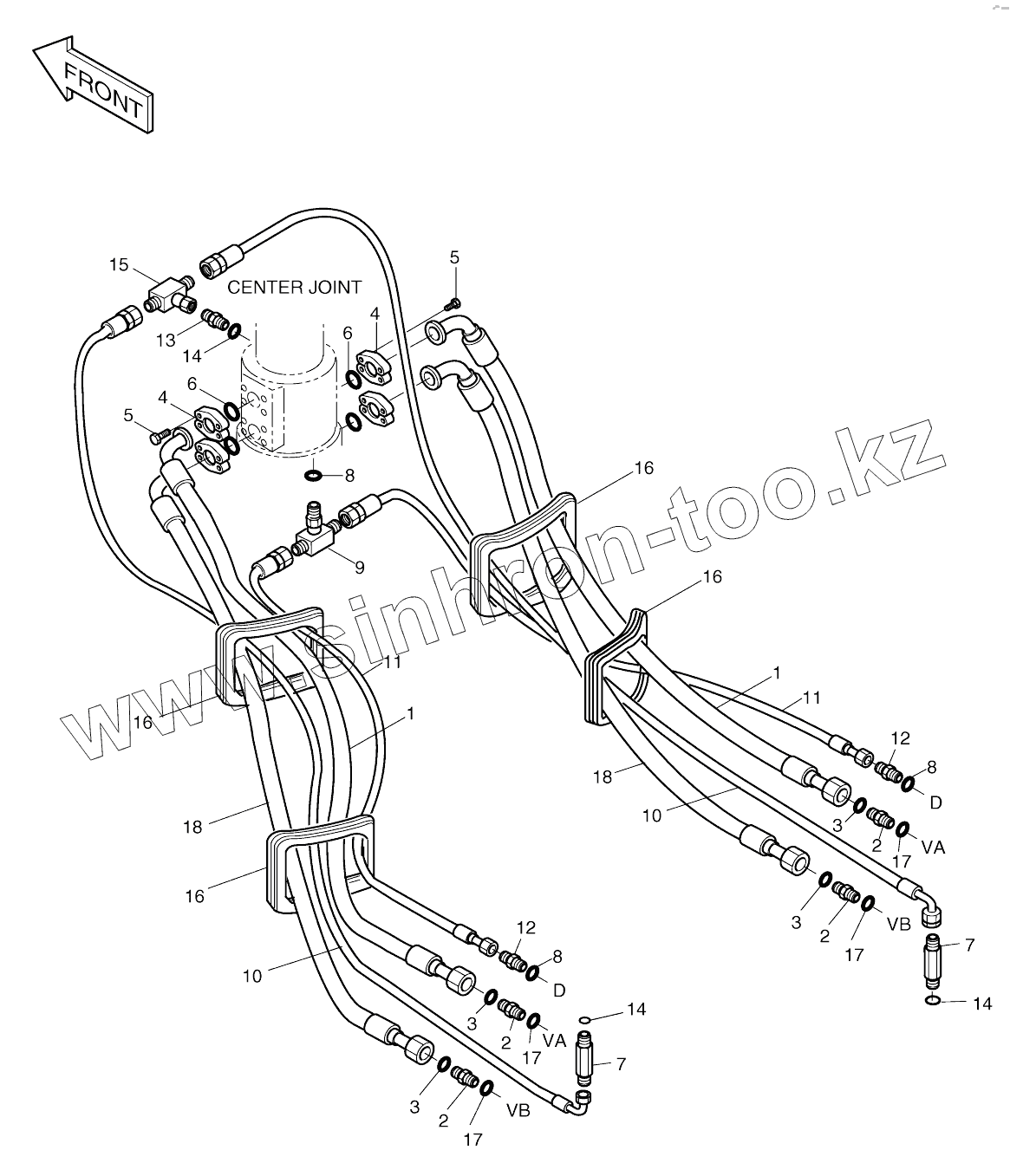

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). TRAVEL PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
8
9
10
10
11
11
12
12
13
14
14
14
15
16
16
16
16
17
17
17
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали
400-00111A 400-00111A Travel piping
1 2184-1222D28 Hose
2 DS2232080 Adapter
3 S8030161 O-RING
4 2181-9081 FLANGE;SPLIT
5 S2215366 BOLT;SOCKET M12X1.75X35
6 2180-1026D19 O-RING
7 2181-1126D51 Adapter
8 S8000181 O-RING
9 2181-2281D10 TEE 3-PF1/2
10 2184-1046D179 Hose
11 2184-1026D380 Hose
12 2181-1126D6 ADAPTER
13 2181-1126D14 ADAPTER;S PFO-PF1/4
14 S8000111 O-RING
15 2181-4125 TEE 3-PF1/4
16 2160-1172 Bushing, rubber
17 S8000291 O-RING
18 2184-1222D30 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
