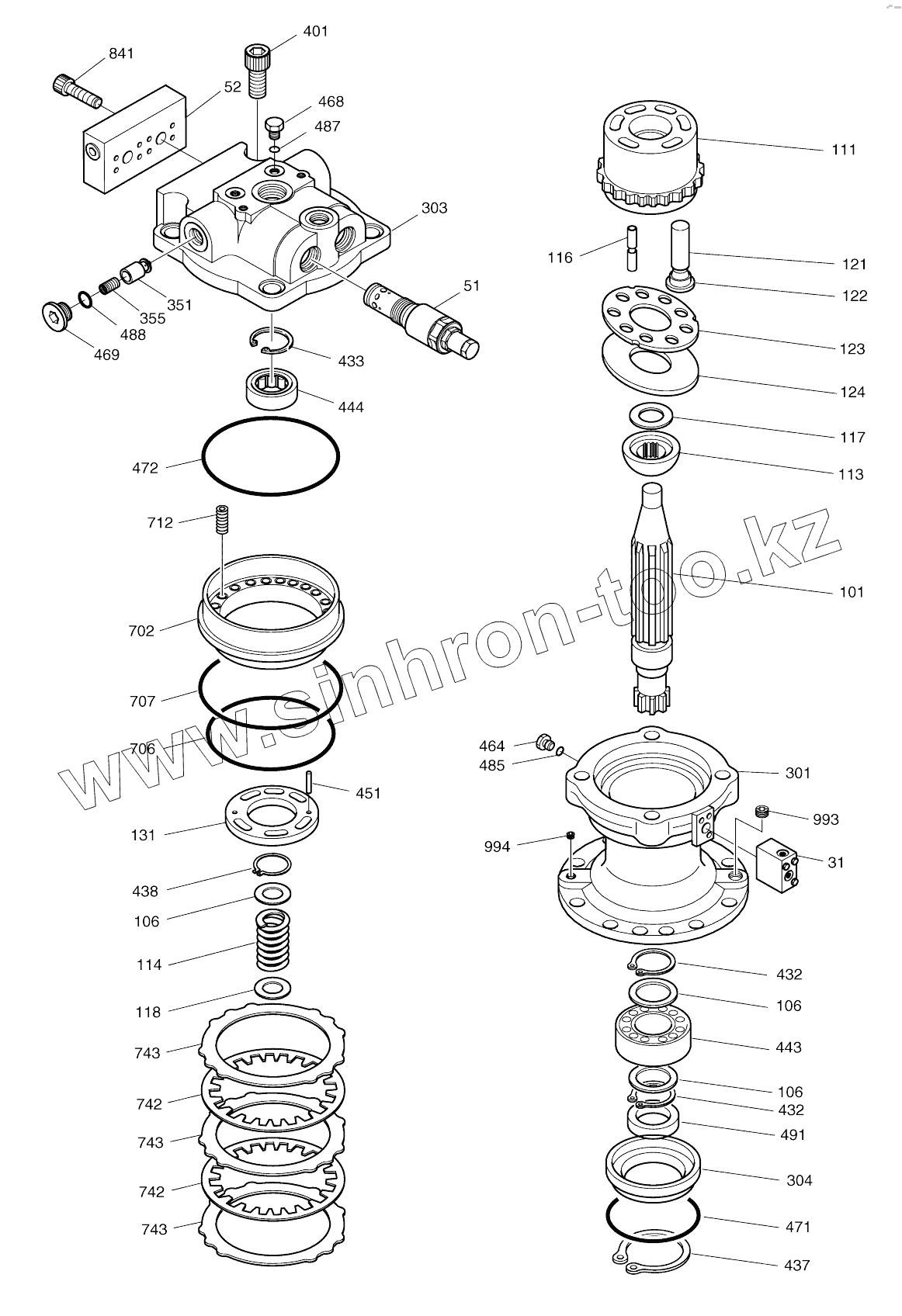

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). SWING MOTOR
2401-9242KT
704502
31
51
52
101
106
106
106
111
113
114
116
117
118
121
121
121
121
122
123
124
131
301
303
304
351
355
401
432
432
433
437
438
443
444
451
464
468
469
471
472
485
487
488
491
702
706
707
712
742
742
743
743
743
841
993
994
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 401-00352 | 401-00352 | Motor, swing | |
| 2401-9242KT | 2401-9242KT | SEAL KIT;SWING MOTOR | |
| 704502 | 704502 | PISTON ASS'Y | |
| 31 | 722545 | Valve, brake | |
| 51 | 235886 | VALVE;RELIEF | |
| 52 | 2420-9621A | Valve, swing reactioness | |
| 101 | 118531B | Shaft, drive | |
| 106 | 113372 | SPACER | |
| 111 | 116635A | BLOCK;CYLINDER | |
| 113 | 113374B | BUSH;SPHERICAL | |
| 114 | 211949A | SPRING;CYLINDER | |
| 116 | 113375A | ROD;PUSH | |
| 117 | 113376 | SPACER;FRONT | |
| 118 | 113350 | SPACER;REAR | |
| 121 | PISTON | Piston, control | |
| 122 | SHOE | Shoe | |
| 123 | 137132 | Retainer | |
| 124 | 113354C | PLATE;SHOE | |
| 131 | 135306 | Plate, valve | |
| 301 | 113356C | Casing | |
| 303 | 135308 | CASING;VALVE | |
| 304 | 113360 | COVER;FRONT | |
| 351 | 135309 | PLUNGER | |
| 355 | 214337A | SPRING | |
| 401 | 200741 | BOLT;SOCKET M20X2.5X45 | |
| 432 | 202608 | RING;SNAP | |
| 433 | 202599 | RING;SNAP | |
| 437 | 202558 | RING;SNAP | |
| 438 | 212014 | RING;SNAP | |
| 443 | 225681 | BEARING;ROLLER | |
| 444 | 225680 | BEARING;ROLLER | |
| 451 | 212881 | PIN;SPRING | |
| 464 | 108844 | PLUG;VP | |
| 468 | 108844 | PLUG;VP | |
| 469 | 108892 | PLUG;RO | |
| 471 | 201630 | O-RING | |
| 472 | 212009 | O-RING | |
| 485 | 201689 | O-RING | |
| 487 | 201689 | O-RING | |
| 488 | 201727 | O-RING | |
| 491 | 211952 | SEAL;OIL | |
| 702 | 113363 | PISTON;BRAKE | |
| 706 | 212008 | O-RING | |
| 707 | 212010 | O-RING | |
| 712 | 211953A | SPRING;BRAKE | |
| 742 | 125812 | PLATE;FRICTION | |
| 743 | 113365 | PLATE;SEPARATION | |
| 841 | 221795 | BOLT;SOCKET M10X1.5X55 | |
| 993 | 206699 | PLUG;PT | |
| 994 | 208276 | PLUG;PT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
