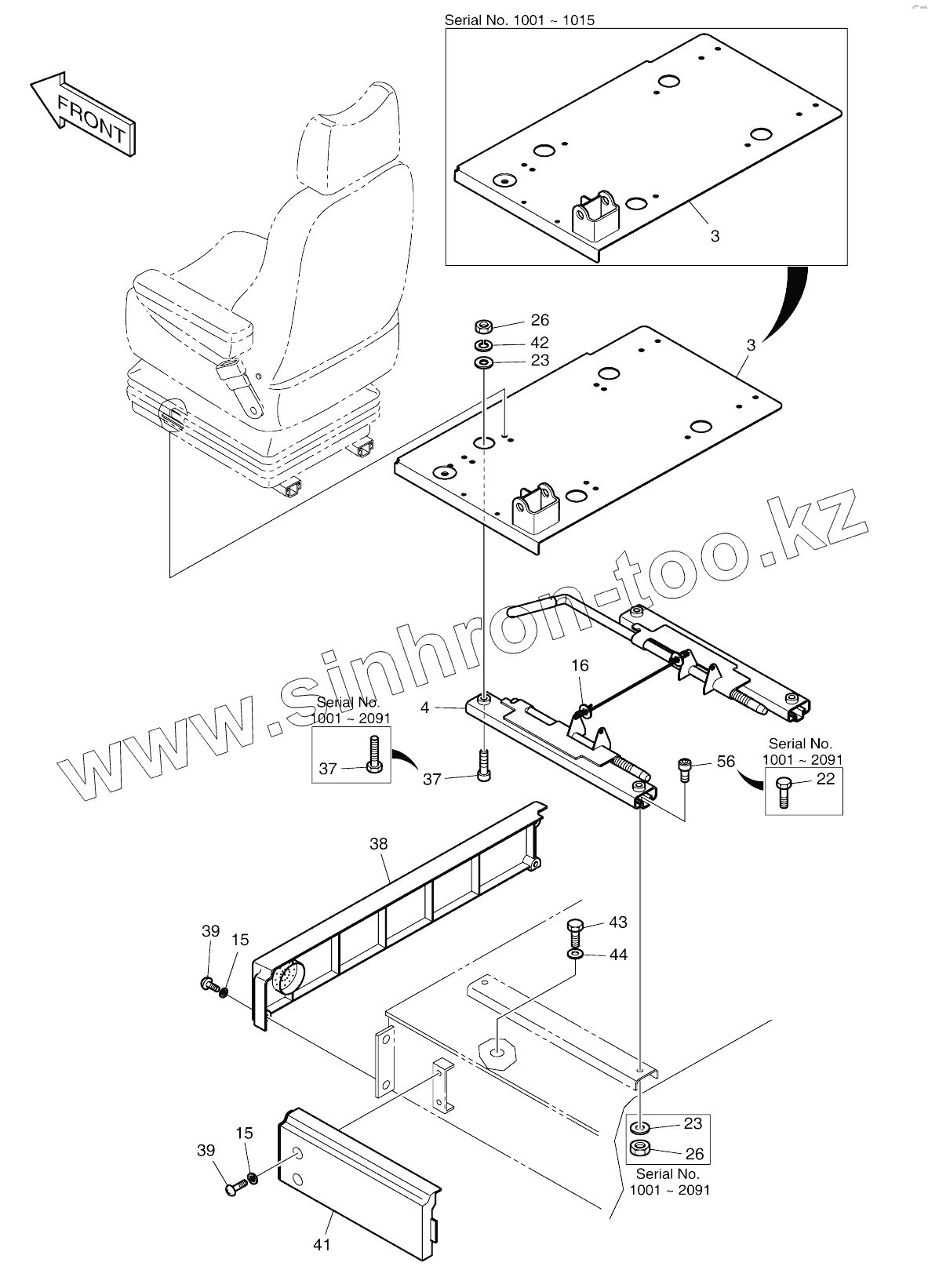

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). SEAT AND ELECTRIC BOX

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
3
3
3
3
3
3
3
3
3
3
3
4
15
15
16
22
23
23
23
23
23
23
26
26
26
26
26
26
37
37
37
37
37
37
38
39
39
41
42
43
44
56
Позиция на иллюстрации Заводской номер детали Название детали
195-01710E 195-01710E Stand assy
195-01710G 195-01710G STAND ASS'Y
195-01710H 195-01710H STAND ASS'Y
195-01710J 195-01710J STAND ASS'Y
110953-00078 110953-00078 Stand assy
195-01710C 195-01710C Stand assy
3 901-00024B Plate, seat
3 901-00024C PLATE;SEAT
3 901-00024E PLATE;SEAT
3 250110-00071 Plate assy, seat
4 194-00024 RAIL;SEAT
15 2114-1898D3 WASHER
16 2114-1898D4 WASHER;PLAIN M5
22 2120-2166D5 BOLT M8X1.25X20
23 2114-1898D2 WASHER M8
23 2114-1898D2 WASHER M8
26 2121-1311D2 NUT M8X1.25
26 2121-1311D2 NUT M8X1.25
37 2120-2166D46 BOLT M8X1.25X25
37 S2209266 Bolt
38 621-01824 COVER;ELECBOX(FRONT)
39 2120-2166D7 SCREW M6X1.0X14
41 621-01825 COVER;ELECBOX(L.H)
42 2114-2031D4 WASHER;SPRING M8
43 S0514853 BOLT M12X1.75X20
44 2114-1058D46 WASHER
56 S2208766 Bolt, socket
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
