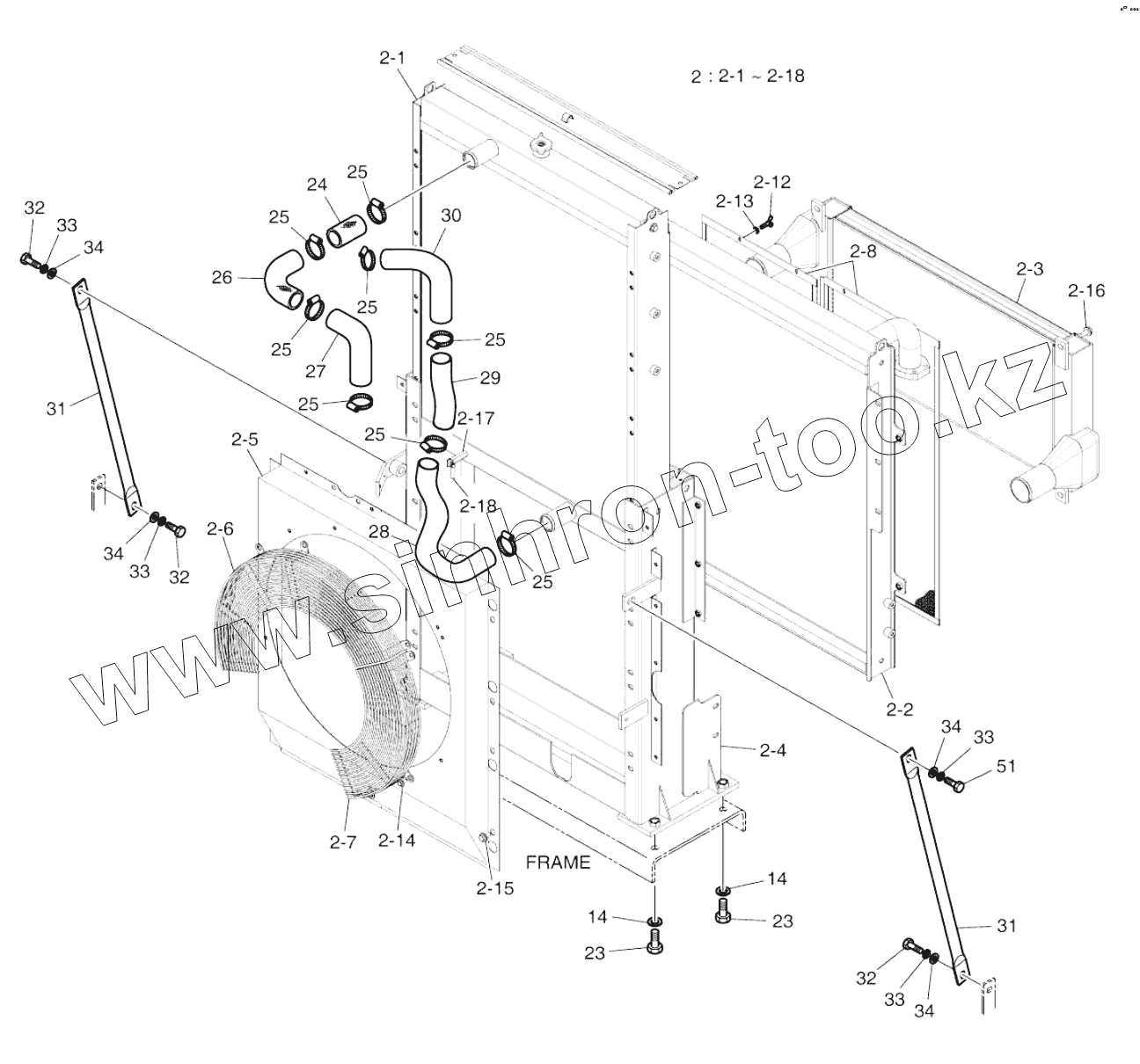

Каталог запасных частей к технике: Doosan SOLAR 255LC-V (DI EXP). RADIATOR (2211 - )

Тип техники

Марка

Модель

Схема

201-00106E

2

2-1

2-1

2-2

2-3

2-4

2-5

2-6

2-7

2-8

2-12

2-13

2-14

2-15

2-16

2-17

2-18

2-18

14

14

23

23

24

25

25

25

25

25

25

25

25

26

27

28

29

30

31

31

32

32

32

33

33

33

33

34

34

34

34

51

Позиция на иллюстрации	Заводской номер детали		Название детали
201-00106E	201-00106E		Engine assy
2	440211-00724		Radiator assy
2-1	440211-00765		Radiator
2-2	400206-00622		Cooler assy, oil
2-3	440301-00062		Charge, air cooler
2-4	NA00467		Frame
2-5	110948-00188		Shroud, radiator
2-6	13G16000A		Fan guard assy
2-7	110921-03271		Guard, fan
2-8	13C37000		Wire net assy
2-12	S3050453		Bolt
2-13	S5010303		WASHER
2-14	S0508861		Bolt
2-15	S0512061		Bolt
2-16	S0515266		Bolt
2-17	410202-00024		Cock, drain
2-18	184-00033		Hose
14	2114-9012A		WASHER;HARD
23	S0569866		Bolt
24	2185-1316		HOSE;WATER
25	S8470065		Clamp, hose
26	2182-1574		Pipe, water
27	185-00314		Hose, water
28	185-00315B		Hose, water
29	193-00687		Pipe, water
30	185-00316		Hose, water
31	2145-1241		Stay
32	S0521466		BOLT M16X2.0X40
33	S5102903		WASHER;SPRING
34	S5010913		WASHER M16
51	S0565566		BOLT M16X2.0X65

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
